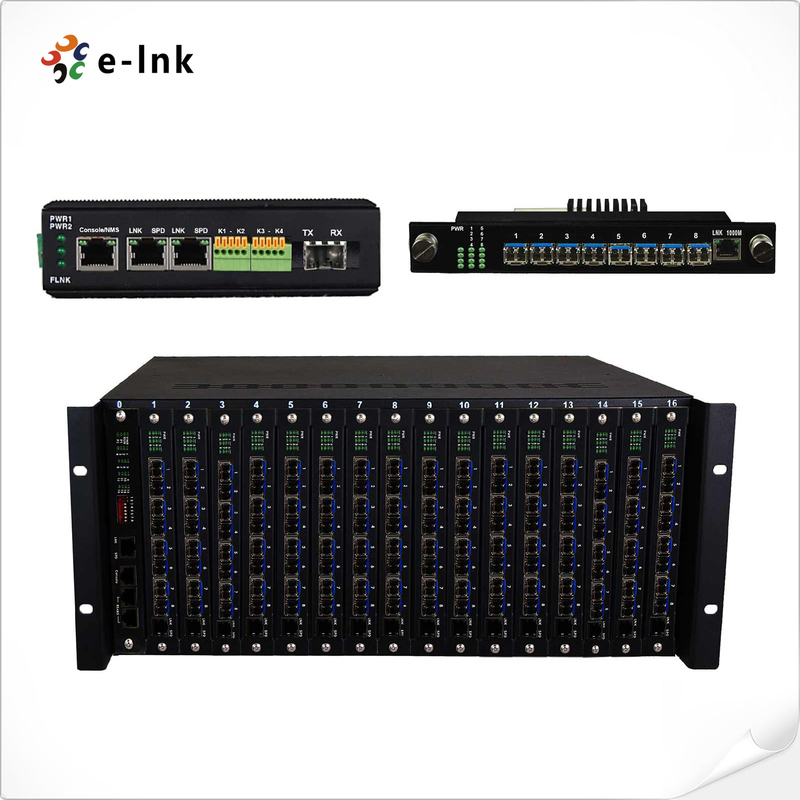

Industrial 2 Port RS232 RS485 RS422 para Ethernet Server System SNMP
Industrial 2 Port RS232 RS485 RS422 para Ethernet Server System SNMP
Modelo: LNK-ISE200
Descrição e visão geral do produto
O Industrial 2xRS232/422/485 para Ethernet Server System fornece uma solução abrangente para
A integração de dispositivos sérios legados em redes modernas baseadas em IP
dois componentes principais: a unidade de comando remoto com um desenho industrial de trilho DIN que encapsula
2 canais de dados de série RS232/422/485 em pacotes IP, e o equipamento de escritório central construído em torno
uma plataforma de chassi 4U que agrega e gerencia múltiplas conexões remotas.
Converte de forma eficiente as comunicações em série em dados de rede através do seu sistema elétrico duplo Fast Ethernet
A rede de telecomunicações de alta definição é uma rede de telecomunicações de alta definição, que permite a utilização de um conjunto de portas e uma única interface óptica Fast Ethernet, permitindo opções de conectividade flexíveis para vários tipos de
ambiente industrial.
No escritório central, o sistema baseado no chassi oferece capacidades de implantação de alta densidade com
oito portas ópticas Fast Ethernet e uma porta uplink Gigabit Ethernet, proporcionando capacidade escalável
para gerir vários dispositivos sérios remotos através de redes distribuídas.
Tecnologia avançada de packetization para garantir a transmissão fiável de dados em série através de redes IP,
A integração dos dados e o controlo em tempo real dos equipamentos remotos.
A arquitetura da rede de comunicações em série é uma das principais ferramentas de comunicação entre os sistemas de comunicação em série tradicionais e os sistemas modernos.
Infraestrutura Ethernet, criando uma plataforma de integração perfeita para aplicações de automação industrial.
Projetado para aplicações industriais exigentes, este sistema de servidor oferece um desempenho robusto em
O sistema de gestão de redes é um sistema de gestão de redes que permite a gestão de redes em condições operativas difíceis, ao mesmo tempo em que oferece capacidades de gestão de rede abrangentes.
A solução é particularmente adequada para sistemas SCADA, redes de automação industrial e instalações
A utilização de sistemas de gestão de dados é essencial para a gestão de aplicações em que a conversão em série para Ethernet é confiável.
O sistema oferece uma flexibilidade excepcional para a expansão de unidades remotas de nível industrial.
Conectividade de dispositivos em série, mantendo o controlo centralizado e monitorização através de padrão
O sistema de gestão de redes é uma das principais ferramentas para a modernização das comunicações industriais.
infra-estruturas sem substituir equipamentos em série existentes.
Características principais Balas
-
Unidade remota industrial DIN-Rail
Dispositivos remotos compactos montados em trilho com interface de gestão Console (RS232) para instalação e manutenção simplificadas
-
Conversão dupla de série para IP
Suporta 2 portas seriadas RS232/422/485 com packetization IP através de chip de switch Ethernet avançado e arquitetura FPGA
-
Interface tripla Ethernet
Fornece 2 portas elétricas Fast Ethernet e 1 porta óptica Fast Ethernet com capacidades de gerenciamento remoto de OAM
-
Gestão centralizada do chassi
Chassi de cartão 4U com 8 portas ópticas Fast Ethernet e 1 uplink Gigabit Ethernet para implantação de alta densidade
-
Gestão abrangente do SNMP
Suporte completo de gerenciamento de rede SNMP, permitindo configuração e monitoramento remoto de dispositivos locais e peer
-
Gerenciamento da largura de banda
Alocação de largura de banda Ethernet configurável entre terminais locais e remotos para otimizar o desempenho da rede
-
Funcionalidade remota de OAM
Suporte integrado ao quadro remoto de operação, administração e manutenção para diagnósticos de rede aprimorados
-
Arquitetura de sistema escalável
Projeto de chassi modular com suporte a múltiplas unidades remotas com gestão e monitorização centralizadas
-
Ambiente industrial
Construção robusta adequada para ambientes industriais adversos com funcionamento fiável
-
Monitorização em tempo real
Monitorização contínua do estado e configuração de parâmetros tanto para equipamentos locais como remotos
Especificações técnicas e índices
|
Interface de fibra óptica
|
|
comprimento de onda de trabalho
|
1310nm, 1490nm, 1550nm
|
|
Taxa
|
100 M, modo duplex completo ou semi-duplex
|
|
Protocolo
|
Suporta IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Tabela de endereços MAC
|
Você pode aprender 4096 endereços MAC
|
|
Interface física
|
FC / SC / ST / LC
|
|
Distância de transmissão
|
A distância sobre a qual a fibra é transportada é limitada pela perda do caminho óptico e pela perda adicional devido aos terminais de ligação, conectores, painéis de parche.A distância de transmissão também pode ser limitada pela largura de banda da fibra óptica.
|
|
Interface Ethernet 10/100M
|
|
Protocolo
|
Conforme a norma IEEE 802.3, IEEE802.1Q (VLAN)
|
|
Taxa
|
10 / 100M MAC adaptativo, completo / semi duplex totalmente adaptativo
|
|
Tabela de endereços
|
Você pode aprender endereço MAC 8K
|
|
Interface física
|
Porta RJ45, suporte Auto-MDIX (adaptivo em linha reta / transversal)
|
|
Interface RS232/422/485
|
|
Taxa
|
0-115200Kbps
|
|
Características da interface
|
EIA RS232 RS422 RS485
|
|
Conector
|
Terminal de Phoenix
|
|
Ambiente de trabalho
|
|
Temperatura de funcionamento
|
-40°C ~ 80°C
|
|
Umidade de trabalho
|
5% a 95% (sem condensação)
|
|
Temperatura de armazenamento
|
-40°C ~ 85°C
|
|
MTBF
|
> 100 000 horas
|
|
Especificação e mecânica
|
|
Modelo
|
LNK-ISE200
|
|
Descrição da função do produto
|
2* RS232/422/485 Servidor Serial
|
|
 Negócios Descrição do porto
|
2*Fast Ethernet electrical2 interface;
|
|
1* Interface óptica Ethernet rápida,
|
|
2* RS232/422/485 Interface
|
|
Fornecimento de energia
|
Com uma tensão de saída igual ou superior a 50 kV,
|
|
Consumo de energia < 10 W
|
|
Proteção contra sobrecarga: suporte; proteção contra polaridade inversa: suporte; proteção contra redundância: suporte
|
|
Terminal de acesso: passo do terminal plug-in de 4 pinos de 5,08 mm
|
|
Dimensões (LxWxH)
|
133 mm × 120 mm × 41 mm
|
|
Cássaro
|
Proteção IP30, caixa metálica
|
|
Instalação
|
35 mm DIN-Rail, de montagem na parede
|
|
Peso
|
750 g
|
Informações de encomenda
|
Ponto
|
Descrição
|
|
Fim remoto
|
|
LNK-ISE200
|
Indústria2xRS232/422/485 para servidor Ethernet:2 portas RS232/422/485 + 2 portas Ethernet 10/100M + 1 portas SFP 100M, exceto módulo SFP, independente, Instalação de apoio DIN-Rail e instalação de montagem na parede, entrada de energia de 12~36VDC,sem adaptador de alimentação, Temperatura de funcionamento -40°C ~ 80°C
|
|
Fim local
|
|
|
LNK-F8G1
|
Tipo de cartão 8*100Base-FX+1GE Serial Server:2x100M porta SFP + 1x10/100/1000M porta Ethernet, Portão óptico SFP, excluindo o módulo SFP, pode ser inserido no chassi LNK-C4U
|
|
LNK-C4U
|
Chassis 4U para cartão tipo 8*100Base-FX+1GE Serial Server, suporteGestão SNMP,Fonte de alimentação dupla,Figura 16, pode inserir 16pcs Tipo de cartão 8*100Base-FX+1GE Serial Server
|
Cenários de aplicação
-
Sistemas de rede de dispositivos remotos de automação industrial
-
Equipamento de fábrica de redes de conversão em série para Ethernet
-
Redes de comunicação de unidades terminais remotas do sistema SCADA
-
Sistemas de integração de redes de controladores de automação de edifícios
-
Redes de monitorização e gestão de equipamentos de distribuição de energia
