RS232 RS485 RS422 Modem de Fibra Óptica Convertidor 2Mbps 80km DMX512 DIN Rail

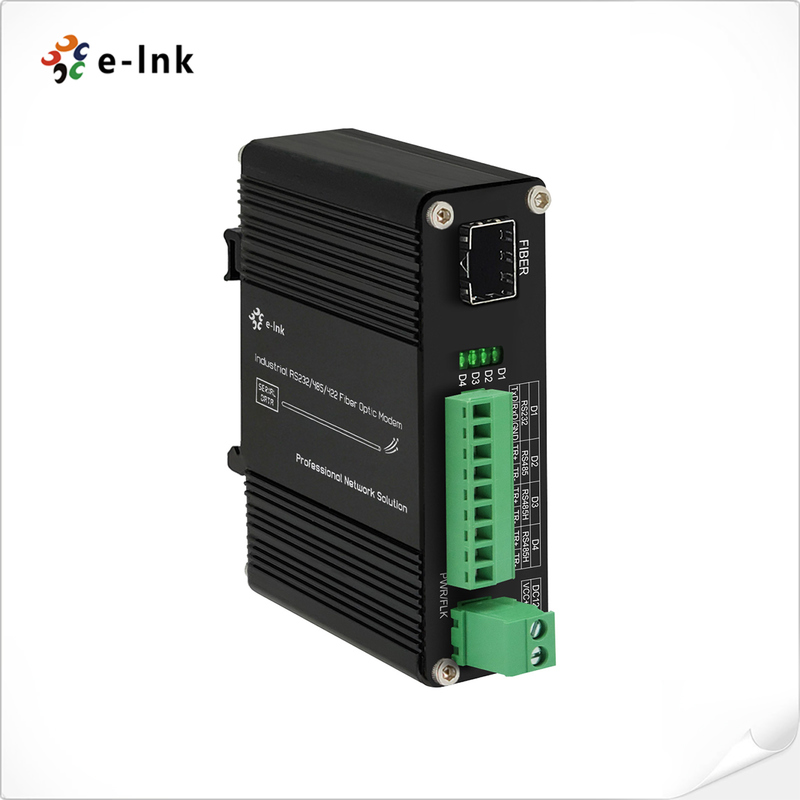

Conversor de Modem de Fibra Óptica RS232 RS485 RS422 Industrial 2Mbps 80km DMX512 DIN Rail
Modelo: Série LNK-IRS93
Descrição e Visão Geral do Produto
O Modem de Fibra Óptica Serial Industrial RS232/RS485/RS422 oferece protocolo robusto
conversão para comunicações seriais de missão crítica em ambientes agressivos. Este industrial-
conversor de mídia de grau transforma perfeitamente os padrões elétricos RS232, RS485 e RS422
sinais em transmissões de fibra óptica, estendendo efetivamente as distâncias de comunicação serial
até 2 km em fibra multimodo e 80 km usando cabos de fibra óptica monomodo. A implementação
da tecnologia de fibra óptica elimina completamente os desafios comuns de comunicação industrial
incluindo interferência eletromagnética, problemas de loop de terra e danos induzidos por raios
que normalmente afligem as conexões seriais tradicionais baseadas em cobre.
Projetado especificamente para aplicações de automação industrial, este modem de fibra aumenta significativamente
a confiabilidade da comunicação de dados através de sua avançada tecnologia de isolamento óptico
que fornece separação elétrica completa entre os dispositivos conectados. O endurecido
carcaça de metal e ampla faixa de temperatura operacional garantem desempenho estável em
condições exigentes encontradas em automação de fábrica, sistemas de controle de processos e
instalações industriais externas. O dispositivo suporta comunicação full-duplex para RS422
e protocolos RS232, mantendo a capacidade robusta de rede multi-drop para RS485
redes, tornando-o adequado para comunicação serial ponto a ponto e multiponto
topologias.
Este versátil modem de fibra óptica encontra aplicação ideal em inúmeros setores industriais
incluindo integração de sistemas PLC e DCS, expansão de rede SCADA, automação predial
controle e sistemas de gerenciamento de sinais de transporte. Sua instalação plug-and-play requer
nenhuma alteração de configuração para o equipamento serial existente, enquanto a conversão de protocolo transparente
mantém a integridade completa dos dados sem perda de pacotes ou problemas de latência. A solução fornece
operadores industriais com uma alternativa de comunicação serial segura e livre de interferências que
melhora drasticamente a confiabilidade da rede, reduzindo os custos de manutenção associados a
instalações tradicionais de cabos seriais de cobre em ambientes eletricamente ruidosos.
Principais Características - Marcadores
-
Operação de configuração zero
Instalação plug-and-play real com capacidade hot-pluggable, não exigindo configuração de software ou configurações de taxa de transmissão
-
Transmissão de fibra óptica estendida
Extensão de comunicação serial bidirecional de até 2 km em fibra multimodo ou 80 km via cabos de fibra óptica monomodo
-
Interface serial multi-protocolo
Conforme os padrões EIA/TIA para protocolos RS232, RS485 e RS422 com taxas de dados de 0 a 2 Mbps
-
Transmissão de dados totalmente transparente
Transparência completa do protocolo com adaptação automática da taxa de transmissão, garantindo a integração perfeita com o equipamento existente
-
Compatibilidade com controle de iluminação DMX512
Otimizado para transmissão de protocolo DMX512 de alta velocidade em iluminação de palco profissional e aplicações de entretenimento
-
Opções de montagem flexíveis
Suporte de instalação versátil para montagem em trilho DIN padrão e configurações de montagem em parede
-
Proteção elétrica aprimorada
Proteção contra surtos integrada e blindagem de descarga eletrostática (ESD) para operação confiável em ambientes elétricos agressivos
-
Monitoramento abrangente de status
LEDs de diagnóstico multifuncionais fornecendo indicação em tempo real de energia, atividade de dados e status do link de fibra
-
Faixa de temperatura industrial
Capacidade operacional endurecida de -40°C a 75°C (-40°F a 176°F) para implantação em ambientes extremos
Especificações Técnicas e Índices
|
Modelo
|
LNK-IRS93 Série
|
|
Conector de fibra
|
Padrão SC, ST/FC/LC opcional
|
|
Distância da fibra
|
50/125um MMF: 2Km, 62.5/125um MMF: 5Km, 9/125 SMF:20/40/60/80Km
|
|
Interface serial
|
Terminal industrial
|
|
Portas de sinal
|
1Ch RS232 - 1Mbps
1Ch R485 - 1Mbps
2Ch RS485H- 2Mbps
2Ch RS485H pode ser agrupado em 1Ch RS422 de alta velocidade
|
|
Padrão
|
EIA /TIA RS232/485/422
|
|
Distância serial
|
RS232: 15 metros, RS485/422: 1000 metros
|
|
Taxa
|
Máx. 2Mbps
|
|
RS-232
|
TXD, RXD, GND - Bidirecional
|
|
RS-485
|
D+, D-, GND - Bidirecional
|
|
Fonte de alimentação
|
DC12~48V
|
|
Taxa de energia
|
<5W
|
|
Proteção estática
|
Proteção contra descarga estática elétrica (ESD) de 15KV
|
|
Proteção contra surtos
|
Proteção contra surtos de 1500W/seg
|
|
Temperatura de operação
|
-25°C a +75°C
|
|
Temperatura de armazenamento
|
-40°C a +85°C
|
|
Umidade de armazenamento
|
5%~90% sem condensação
|
|
Dimensões
|
95(C)*70(L)*29(A) mm
|
|
Peso
|
0,25 kg/unidade
|
Informações de pedido
|
Modelo
|
Descrição
|
|
LNK-IRS93-SFP
|
Industrial Serial RS232/RS485/RS422 com porta SFP
|
|
LNK-IRS93-SCMM
|
Industrial Serial RS232/RS485/RS422, SC MM 850nm, 550m
|
|
LNK-IRS93-SC20
|
Industrial Serial RS232/RS485/RS422, SC SM 1310nm, 20km
|
|
Opções de montagem
|
► Suporte de trilho DIN padrão instalado, suporte de montagem em parede incluído.
|
|
Opções de energia
|
► A fonte de alimentação deve ser adquirida separadamente
|
Cenários de aplicação
- Sistemas de automação industrial e controle de processos
- Iluminação de palco profissional e redes de controle DMX512
- Sistemas de gerenciamento de sinais de transporte e tráfego
- Automação predial e redes de controle de acesso
- Monitoramento remoto SCADA e aquisição de dados
- Maquinaria de fábrica e comunicação de equipamentos CNC
- Energia renovável e sistemas de distribuição de energia
- Segurança externa e conectividade do sistema de vigilância
