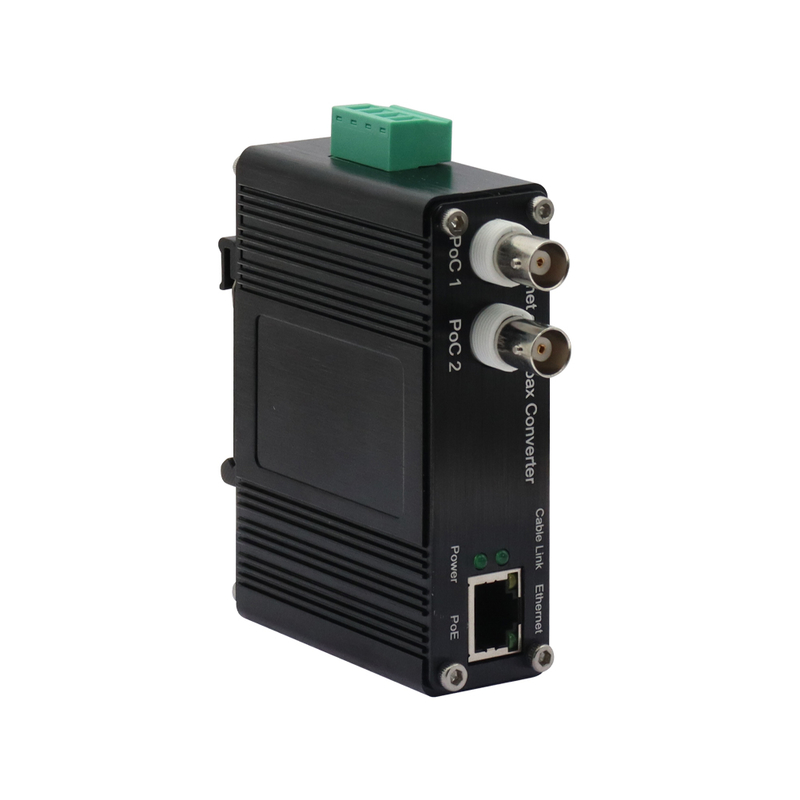

DIN-Rail Industrial 10/100Base-TX Ethernet sobre extensor coaxal

Ethernet

Normas

IEEE802.3 10Base-T

IEEE802.3u 100Base-TX

IEEE802.3af Power Over Ethernet

IEEE802.3at Power Over Ethernet

Cableamento

10Base-T: categoria 3,4,5, ou superior

100Base-TX: Cat5 ou superior

Distância máxima

Cat5UTP até 100 m

Conector

1 x RJ45

Coixais

Cableamento

Cabos coaxial (75 ohms)

Conector

1 BNC (mulher)

Distância

Até 1200 m (sem PoE), 300 m (com PoE)

Taxa de dados

Linha descendente (TX para RX)

90 Mbps (máximo)

Ligação ascendente (RX para TX)

90 Mbps (máximo)

Tecnologia

Comunicação por linha de alimentação (PLC)

Proteção

Polaridade inversa

Presente

Mecânica e electricidade

Potência de entrada

DC18V~48V (PoE: DC48V)

Consumo de energia

8W Max. (PoC não em uso)

60 W Max. (Poc em utilização)

Indicadores LED

Potência (Poder)

Vermelho (Luz ligada: manter a iluminação; luz desligada: iluminação desligada)

Coax (Cable Link)

VERDE (Clincher: transmissão de sinal)

Ethernet

SPD, LINK/ACT, PoE ((Transmissor)

PoE

Padrão

IEEE802.3af/ em

Modo

Modo B

Porto

RJ45

Max. Potência por porta

25.5W max.at RX ((Dispositivo a motor)

30W Max.at TX ((Equipamento de acidificação de potência)

Modo

Positivo ((VCC+): RJ45 Pin 4,5

Negativo ((VCC-):RJ45 Pin 7,8

Dimensões (W x D x H)

95 ×67 × 30 mm

Peso

0.5Quilos

Cássaro

Caixa de alumínio

Ambiente

Temperatura de operação

-10 ̊C a 60 ̊C (14 ̊F a 140 ̊F)

Temperatura de armazenamento

-40 °C a 85 °C (-40 °F a 185 °F)

Umidade relativa

5% a 90% não condensante

MTBF

> 100 000 horas

Autorizações regulamentares

ISO9001

FCC Parte 15 Classe A

EN55022 Classe A

Protecção contra sobretensões

RJ45: 1KV

BNC: 2KV

Potência: 500V
