Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: ISO9001
Número do modelo: LNK-PDH-E8-4F-2SFP
Termos de pagamento e envio
Quantidade de ordem mínima: 1 unidade
Preço: negotiable
Detalhes da embalagem: Pacote padrão do conversor dos meios da fibra
Tempo de entrega: 5-10 dias de trabalho
Termos de pagamento: T/T, Western Union, MoneyGram, paypal
Habilidade da fonte: 10000pcs/Month
Peso da parte: |
3kg |
Dimensão (C×L×A): |
19 polegadas 1U 485X138X44mm (WXDXH) |
Fonte de alimentação: |
AC180V ~ 260V; C.C. – 48V; C.C. +24V |
Temperatura de funcionamento: |
-10°C ~ 50°C |
Peso da parte: |
3kg |
Dimensão (C×L×A): |
19 polegadas 1U 485X138X44mm (WXDXH) |
Fonte de alimentação: |
AC180V ~ 260V; C.C. – 48V; C.C. +24V |
Temperatura de funcionamento: |
-10°C ~ 50°C |

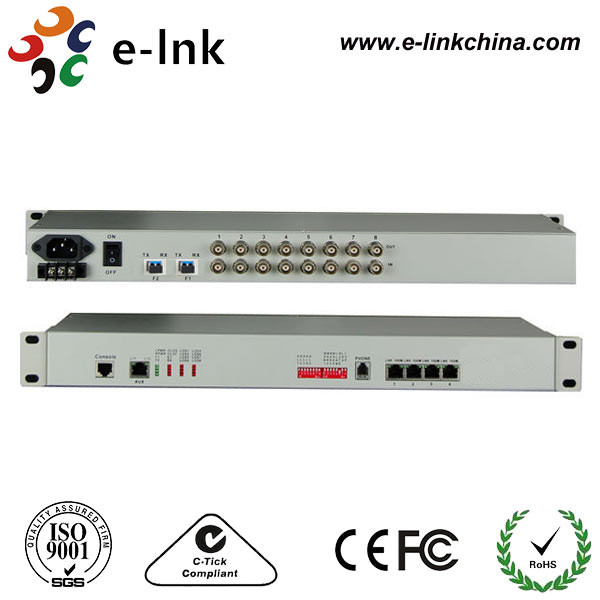

Multiplexer ótico da fibra PDH do prolongamento 8E1 4FE 1 da fibra de 16dBm HDMI
8E1 + 4GE 1+1 Multiplexer da fibra PDH
Vantagens do prolongamento da fibra de HDMI
· Baseado no auto - direitos reservados IC
· A largura de banda é até 1.5G, pode salvar a linha fontes
· A taxa da relação dos ethernet é 10M/100M, metade/completo - automóvel frente e verso adaptável
· a relação dos ethernet 4Channel é relação do interruptor, apoio VLAN, pode ajustar-se a um isolamento lógico de 4 canais
· A relação E1 cumpre com o G.703, adota a recuperação de pulso de disparo digital e a tecnologia lisa do fase-fechamento
· telefone digital do negócio do PCM 1Channel (opcional)
· Forneça a relação da gestão do console
· Quando ótico perca o sinal, pode detectar o dispositivo remoto é sem energia ou a fibra é desligada, e indica o alarme pelo diodo emissor de luz
· O dispositivo local pode ver a condição de trabalho de dispositivo remoto
· Forneça a relação de 2 expansões, você pode estender os dados 1~2Channel assíncronos, tais como o código de RS232/RS485/RS422/Manchester;
· 1~2Channel a voz, interruptor de 1~2Channel E1,1~4Channel, ou forneça o comando o laço de retorno da relação remota, facilita a linha manutenção
· A distância de transmissão é até 2-120Km sem interrupção
· A C.A. 220V, DC-48V, DC24V pode ser opcional
· Função de detecção da polaridade da fonte de alimentação de DC-48V/DC24V, Polaridade-livre
Índices técnicos
Parâmetro | Especificação |
Fibra | |
fibra do Multi-modo | |
Tipo da fibra | 50/125um, 62.5/125um |
Distância de transmissão máxima | fibra do único modo 62,5/125um de 5Km @, comprimento de onda da atenuação (3dbm/km): 820nm |
Poder transmissor | -12dBm (minuto) ~-9dBm (máximo) |
Sensibilidade do receptor | -28dBm (minuto) |
Orçamento da relação | 16dBm |
fibra do Único-modo | |
Tipo da fibra | 8/125um, 9/125um |
Distância de transmissão máxima | 40Km |
Distância de transmissão | fibra do único modo 9/125um de 40Km @, atenuação (0.35dbm/km) |
Comprimento de onda | 1310nm |
Poder transmissor | -9dBm (minuto) ~-8dBm (máximo) |
Sensibilidade do receptor | -27dBm (minuto) |
Orçamento da relação | 18dBm |
Relação E1 | |
Padrão de relação | cumpra com o protocolo G.703 |
Taxa da relação | n*64Kbps±50ppm |
Código da relação | HDB3 |
Impedância E1: | 75Ω (desequilíbrio), 120Ω (equilíbrio) |
Tolerância do tremor | De acordo com o protocolo G.742 e G.823 |
Atenuação permitida | 0~6dBm |
Relação rápida dos ethernet (10/100) | |
Taxa da relação: | 10/100 de Mbps, metade/completo - auto-negociação frente e verso |
Padrão de relação: | Compatível com IEEE 802,3, IEEE 802.1Q (VLAN) |
MAC Address Capability: | 4096 |
Conector: | RJ45, apoio auto-MDIX |
Poder | |
Fonte de alimentação | AC180V ~ 260V; C.C. – 48V; C.C. +24V |
Consumo de potência | ≤10W |
Dimensão | |
Tamanho do produto | 19' ‘1U |
Ambiente de trabalho | |
Temperatura de trabalho | -10°C ~ 50°C |
Umidade de trabalho | 5%~ 95% (nenhuma condensação) |
Temperatura de armazenamento | -40°C ~ 80°C |
Umidade do armazenamento | 5%~ 95% (nenhuma condensação) |
Vista geral
Este dispositivo é o dispositivo de transmissão ótico ponto a ponto desenvolvido com base no VLSI. O dispositivo fornece a relação de 1-8Channel E1, a relação de 1-4Channel 10M/100M Ethernet (linha taxa 100M) e as 2 relações da expansão. a relação dos ethernet 4Channel é relação do interruptor, pode apoiar VLAN. 1 relação da expansão pode ser usada como o canal de transmissão RS232/RS485/RS422 dos dados assíncronos, sinal da voz, 2/4 de linha sinal audio de E&M, sinal de interruptor, sinal dos ethernet (largura de banda 2M) .1Channel que o telefone digital do negócio pode ser opcional. É muito flexível. Tem a função do alarme. O trabalho é consumo seguro, estável, e da baixa potência, integração alta, tamanho pequeno.
