Extensor Ethernet sobre Coaxial para Trilho DIN
, Extensor DIN Rail Industrial Ethernet

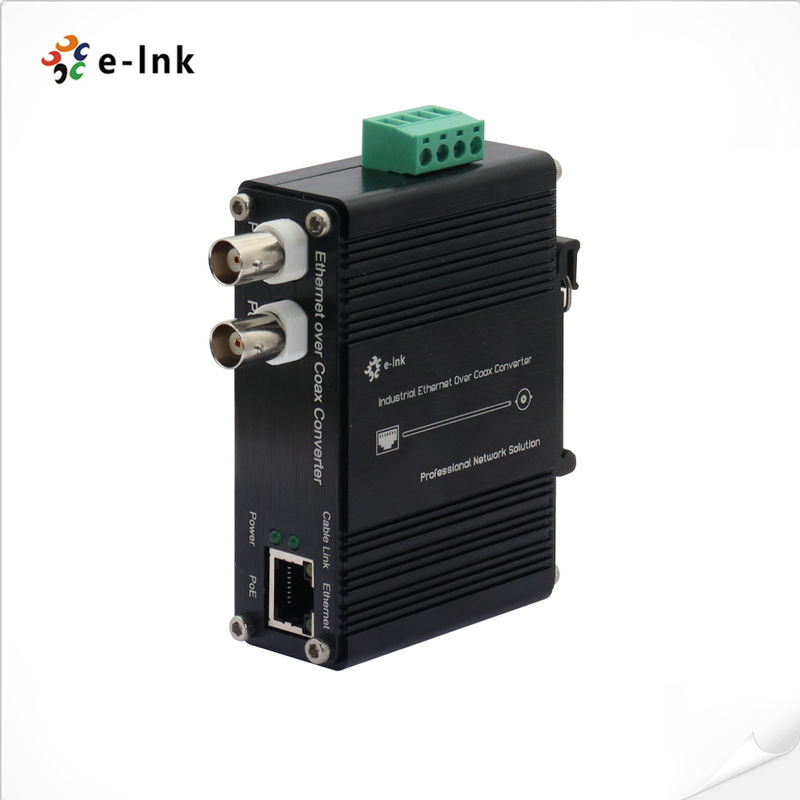

DIN-Rail Industrial 10/100Base-TX Ethernet sobre extensor coaxal
DIN-RailEthernet industrial 10/100Base-TXoVer Extensor Coax
Modelo:O LNK...DSérie EC110
Resumo
O LNK-DEC110 Series DIN-Rail Ethernet over Coaxial Converter é um novo Ethernet projetado
Este dispositivo é projetado para estender o sinal da rede Ethernet e a energia sobre os dispositivos existentes.
cabo coaxial, e capaz de transmitir ao vivo multi-canal Power + sinal de data da rede, a distância máxima
2pc BNC design suporta para conectar 2 canais de linhas de ramificação ao mesmo tempo
A potência total da eletricidade é de 100W, cada BNC max é de 50W.
Tem excelente proteção contra raios e anti-interferência.
Modulo de monitorização automática inteligente de nível industrial (esta função é opcional), esta função pode
fazer o dispositivo inteligente detectar circuito individualmente, o tempo todo detectar automaticamente comunicação de rede
Se qualquer ligação é anormal, faz com que o dispositivo recuperar para ligar a comunicação
automaticamente, garantir a transmissão de dados do link de comunicação de rede estavelmente.
Conexão de rede, nunca falha a transmissão da rede industrial, garante a segurança da zona de vigilância.
Estes produtos da série são amplamente utilizados em vigilância de CCTV e extensão de rede remota.
Características
Transmitir 10/100 Mbps Full Duplex Ethernet até 1200m (sem PoE) ou 300m (com PoE)
Medios de transmissão: cabo coaxial ((melhor), 586B, CAT5e/6
Voltagem de entrada: DC18V~48V (POE: DC48V).
Suporte de energia por coax & energia por Ethernet ao mesmo tempo.
2pc BNC design, suporte para conectar Max. 7 canais linha de ramificação
O funcionamento: utilizar a rede existente, fácil de instalar, Plug & Play, conveniente e eficaz.
¢ Padrão de código: respeitar o protocolo padrão IEEE802.3 10/100 base-TX Ethernet
Transmissão codificada AES de 128 bits e tecnologia de potência PoE+
- Excelente protecção: protecção transitória incorporada; gama de temperaturas industriais.
Índices técnicos
| Ethernet |
| Normas |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3af Power Over Ethernet |
| IEEE802.3at Power Over Ethernet |
| Cableamento |
10Base-T: categoria 3,4,5, ou superior |
| |
100Base-TX: Cat5 ou superior |
| Distância máxima |
Cat5UTP até 100 m |
| Conector |
1 x RJ45 |
| Coixais |
| Cableamento |
Cabos coaxial (75 ohms) |
| Conector |
1 BNC (mulher) |
| Distância |
Até 1200 m (sem PoE), 300 m (com PoE) |
| Taxa de dados |
| Linha descendente (TX para RX) |
90 Mbps (máximo) |
| Ligação ascendente (RX para TX) |
90 Mbps (máximo) |
| Tecnologia |
Comunicação por linha de alimentação (PLC) |
| Proteção |
| Polaridade inversa |
Presente |
| Mecânica e electricidade |
| Potência de entrada |
DC18V~48V (PoE: DC48V) |
| Consumo de energia |
8W Max. (PoC não em uso) |
| 60 W Max. (Poc em utilização) |
| Indicadores LED |
| Potência (Potência) |
Vermelho (Luz ligada: manter a iluminação; luz desligada: iluminação desligada) |
| Coax (ligação de cabos) |
VERDE (Clincher: transmissão de sinal) |
| Ethernet |
SPD, LINK/ACT, PoE ((Transmissor) |
| PoE |
| Padrão |
IEEE802.3af/at |
| Modo |
Modo B |
| Porto |
RJ45 |
| Max. Potência por porta |
25.5W max.at RX ((Dispositivo a motor) |
| 30W Max.at TX ((Equipamento de acidificação de potência) |
| Modo |
Positivo ((VCC+): RJ45 Pin 4,5 |
| Negativo ((VCC-):RJ45 Pin 7,8 |
| Dimensões (W x D x H) |
95 × 67 × 30 mm |
| Peso |
0.5 kg |
| Cássaro |
Caixa de alumínio |
| Ambiente |
| Temperatura de operação |
-10 ̊C a 60 ̊C (14 ̊F a 140 ̊F) |
| Temperatura de armazenamento |
-40 °C a 85 °C (-40 °F a 185 °F) |
| Umidade relativa |
5% a 90% não condensante |
| MTBF |
> 100 000 horas |
| Autorizações regulamentares |
ISO9001
FCC Parte 15 Classe A
EN55022 Classe A
Protecção contra sobretensões
RJ45: 1KV
BNC: 2KV
Potência: 500V
|
Aplicação
Informações de encomenda
| Modelo |
Descrição |
|
LNK-DEC110-T/R
|
Conversor DIN-Rail EoC, distância de transmissão de 1200 m, incluindo transmissor e receptor, não incluindo adaptador de alimentação
|
|
LNK-DEC110P-T/R
|
Conversor DIN-Rail EoC com PoE+, distância de transmissão de 300 m, incluindo Transmissor e Receptor, exceto adaptador de alimentação
|
