Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: Iso9001, CE, ROHS, FCC
Número do modelo: LNK-HF100DA
Termos de pagamento e envio
Quantidade de ordem mínima: 1pcs
Preço: negotiate
Detalhes da embalagem: Embalagem de cartão padrão do extensor de fibra HDMI
Tempo de entrega: 3-5 dias úteis
Termos de pagamento: T/T, Western Union, MoneyGram, PayPal
Habilidade da fonte: 1000/Mês
Subamostragem de Croma: |
Max 3840*2160@30Hz (4:4:4, 4:22), Máximo 3840*2160@60Hz (4:2:0) |
Conector de fibra: |
SFP/LC |
Distância de transmissão: |
10.2Gbps |
Fornecimento de energia: |
5 V CC, USB tipo C |
Temperatura de funcionamento: |
-20℃ ~ +70℃ |
Operação de umidade: |
5% ~ 90% |
Subamostragem de Croma: |
Max 3840*2160@30Hz (4:4:4, 4:22), Máximo 3840*2160@60Hz (4:2:0) |
Conector de fibra: |
SFP/LC |
Distância de transmissão: |
10.2Gbps |
Fornecimento de energia: |
5 V CC, USB tipo C |
Temperatura de funcionamento: |
-20℃ ~ +70℃ |
Operação de umidade: |
5% ~ 90% |

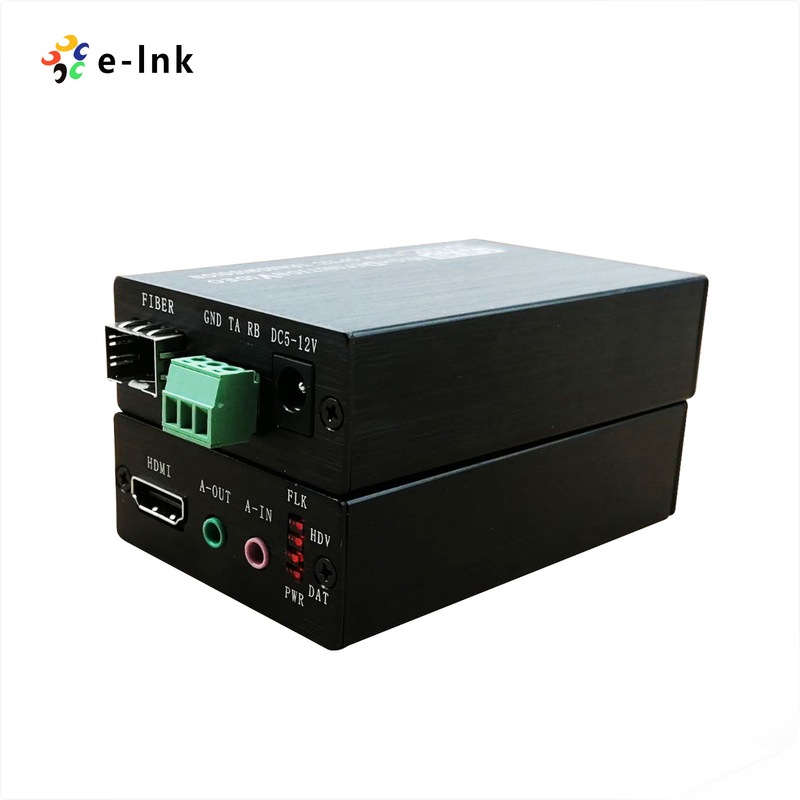

Modelo:LNK-HF100DA
Resumo
O extensor de fibra óptica HDMI da série LNK-HF100DA fornece extensão de HDMI, bidirecional
áudio e RS232 através de um cabo de fibra óptica, suporta o modo HDMI1.4, é totalmente compatível com
HDMI 1.4b, HDMI 1.4b 3D e HDCP 1.4, de alta resolução até 1920*1200@60Hz.
pode ser utilizado para uma ampla gama de aplicações que exigem transmissão de longa distância de alta resolução com
de alta qualidade pela sua boa estabilidade e segurança poderosa.
Características
Transmite sinais de vídeo HDMI, RS232 e áudio até 20 km através de um único cabo de fibra;
¢ Suporte de resolução até 1920*1200@60Hz;
Suporte especial 1600*1200 @60HZ
Suporte à transmissão externa bidirecional de áudio estéreo;
¢ Conformidade com os padrões HDMI 1.4B 3D e HDCP 1.2;
Receptor HDMI 1.4b de porta única
- Alta compatibilidade, pode automaticamente combinar fonte e dispositivo de exibição;
- Sistema de ajuste automático incorporado, que torna a imagem suave, clara e estável;
¢ Sistema de protecção ESD integrado;
¢ Simples de instalar, ligar e desligar;
Apoio à EDID
Índices técnicos
| Parâmetro | Descrição | |
|
Vídeo
|
Normas | HDMI1.4B 3D; HDCP1.4 |
| Relógio de pixels máximo | 165 MHz | |
| Taxa máxima de dados | 6.75 Gbps | |
| Conformidade |
1080P@50/59.95/60Hz, ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, Suporte especial 1600*1200 @60HZ |
|
| Conector | HDMI feminino tipo A | |
| Impedância | 100Ω | |
| Faixa do cabo HDMI | < 5 metros (Resolução até 1920*1200@60Hz) | |
| Áudio | Interface | 3.5 mm de áudio estéreo externo |
| Transmissor | 1Ch Input + 1Ch Output | |
| Receptor | 1Ch Input + 1Ch Output | |
| RS232 | Interface | Bloco terminal de 3 pines |
| Taxa de Baud | ≤ 115200bps | |
| Fibras ópticas | Interface | Modelo SFP LC conector |
| Tipo de fibra | Dispositivos de modo único | |
| Comprimento de onda | 850nm/1310nm/1550nm | |
| Largura de banda da interface | 3 Gbps | |
| Distância de transmissão |
Transmissão@1920*1200@60Hz Fibra multimodo: < 500M Fibra monomodo: 20 km |
|
| Índice Outros | Fornecimento de energia | Adaptador de alimentação: CC 5~12V |
| Dissipação de energia | MAX 4W | |
| Temperatura | Funcionamento: -20°C ~ +70°C | |
| Humidade | Funcionamento: 5% ~ 90% | |
| Dimensão (LxWxH) | 92 x 57 x 23 (mm) | |
Aplicação
Informações de encomenda
| Modelo | Descrição |
| LNK-HF100DA | 1Ch HDMI + 1Ch Bidirectional Stereo Audio + 1Ch RS232 over Fiber Optic Extender, LC ((SFP), Fibra multimodo, 500m, incluindo 1 transmissor & 1 receptor, usado por pares |
| LNK-HF100DA-20 | 1Ch HDMI + 1Ch Bidirectional Stereo Audio + 1Ch RS232 over Fiber Optic Extender, LC ((SFP), Fibra de modo único, 20km, incluindo 1 transmissor & 1 receptor, usado por pares |
