Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: ROHS,FCC,CE
Número do modelo: Série LNK-IRS
Termos de pagamento e envio
Quantidade de ordem mínima: 1 colher
Preço: negotiable
Detalhes da embalagem: Pacote de exportação padrão do conversor de mídia de fibra
Tempo de entrega: 5-12 dias de trabalho
Termos de pagamento: T/T, Western Union, MoneyGram, PayPal
Habilidade da fonte: 1000 peças/mês
Palavra chave: |
Conversor Serial para Fibra |
Relação da fibra: |
SFP, FC, SC ou ST |
Potência de entrada: |
12~48VDC |
Consumo de energia: |
<6w> |
Peso: |
0.55kg |
Dimensões (LxWxH): |
119 x 114 x 50 mm |
Palavra chave: |
Conversor Serial para Fibra |
Relação da fibra: |
SFP, FC, SC ou ST |
Potência de entrada: |
12~48VDC |
Consumo de energia: |
<6w> |
Peso: |
0.55kg |
Dimensões (LxWxH): |
119 x 114 x 50 mm |
IndústriaSérie RS232/RS485/RS422Fibra ópticaModem
Vantagens do Modem de Fibra
¢ Projeto sem ventilador e Din-Rail para ambientes industriais adversos
Construído em Bi-Direcional RS232/422/485 ((Bloco de Terminal) Porta Serial
Suporta portas de dados séries de vários canais: 4~16Ch RS232, 4~16Ch RS485 ou 2~8Ch RS422
Os dados de série são totalmente transparentes, a taxa de transmissão é auto-adaptável, não é necessária nenhuma configuração
Suporta SFP, FC, SC ou ST Multi-modo 2Km, Single-modo 20Km
Os dados em série de alta velocidade podem ser utilizados para a comunicação DMX512 no controlo de iluminação do palco
Suporte à tensão de entrada 12 ~ 48VDC
Suporta proteção de polaridade inversa
¢ Caixa de alumínio IP40
Temperatura de funcionamento de -40°C a 80°C
Garantia de 5 anos
Índices técnicos dos conversores de fibra óptica industrial
| Interface de fibra óptica | |
| Interface de fibra | SFP, FC, SC ou ST |
| Requisito de cabo |
Multimodo: 50/125um, 62.5/125um Dispositivos de transmissão: |
| Porta de fibra | 1 Portão de fibra |
| Distância de transmissão |
Multimodo: 2 km Modos únicos: 20 km |
| Comprimento de onda | 1310nm/1490nm/1550nm |
| Interface serial RS232 | |
| Interface física | Terminal de parafuso padrão industrial |
| Tipo de dados | Até 16Ch RS232 Bi-Direção |
| Sinais RS-232 | TxD, RxD, GND |
| Distância da linha de porta em série (cobre) | 15 metros |
| Taxa de Baud | 0 ~ 800 kbps |
| Interface serial RS422 | |
| Interface física | Terminal de parafuso padrão industrial |
| Tipo de dados | Até 8Ch RS422 Bi-Direção |
| Sinais RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| Distância da linha de porta em série (cobre) | 1000 metros |
| Taxa de Baud | 0 ~ 800 kbps |
| Interface serial RS485 | |
| Interface física | Terminal de parafuso padrão industrial |
| Tipo de dados | Até 16Ch RS485 Bi-Direção |
| Sinais RS-485 | Data+, Data-, GND |
| Distância da linha de porta em série (cobre) | 1000 metros |
| Taxa de Baud | 0 ~ 800 kbps |
| Requisitos de energia | |
| Potência de entrada | 12~48VDC |
| Consumo de energia | < 6W |
| Conector de alimentação | Bloco terminal |
| Proteção da potência | Protecção da polaridade inversa |
| Indicador LED | |
| PWR | Fornecimento de energia |
| FL | Estado da ligação de fibra |
| Dados 1 a 16 | Sinais de dados em série |
| Mecânico | |
| Dimensões (LxWxH) | 119 x 114 x 50 mm |
| Peso | 0.55kg |
| Cássaro | Caixa de alumínio |
| Opções de montagem | Instalação do DIN-Rail |
| Ambiente | |
| Temperatura de funcionamento | -40°C a 80°C (-40°F a 176°F) |
| Temperatura de armazenamento | -40°C a 85°C (-40°F a 185°F) |
| Umidade de trabalho | 5% a 95% (não condensante) |
| MTBF | 216388 horas |
| Autorizações regulamentares | |
| IME | FCC Parte 15, CISPR (EN55022) Classe A |
| Sistema Monetário Europeu |
EN61000-4-2 (ESD) Nível 4, Critérios B EN61000-4-3 (RS) Nível 3, Critérios A EN61000-4-4 (EFT) Nível 3, Critérios A EN61000-4-5 (surge) Nível 3, critérios B EN61000-4-6 (CS) Nível 3, Critérios A |
| Choque / queda livre / vibração |
Choque: MIL-STD-810F Método 516.5 Caída livre: MIL-STD-810F Método 516.5 Vibração: MIL-STD-810F Método 514.5 C-1 e C-2 |
| Verde | Compatível com a RoHS |
| Certificações: | FCC, CE |
Conversor de mídia SFPResumo

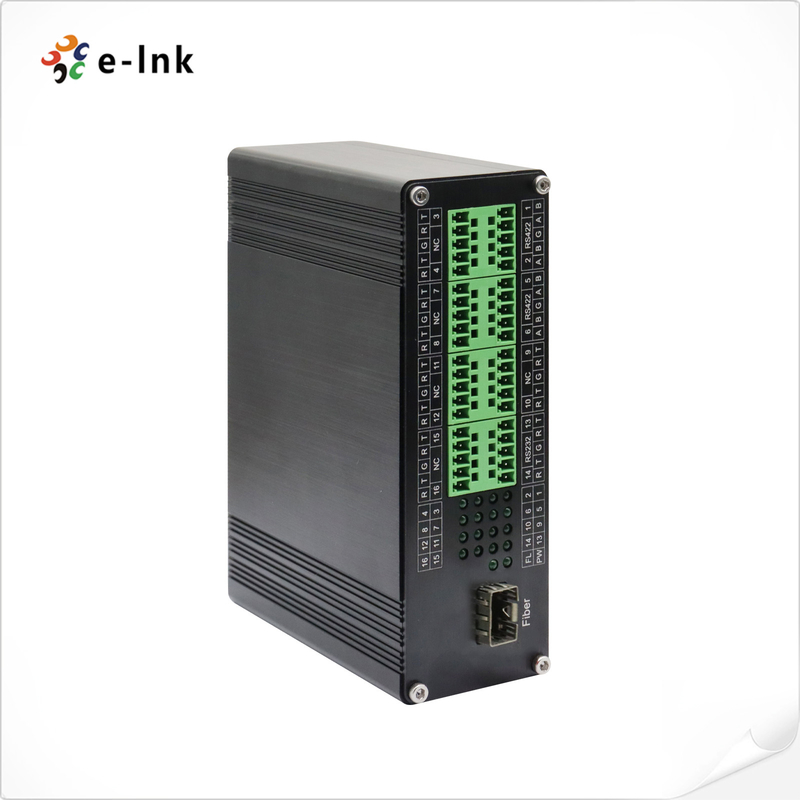

E-link LNK-IRS series is an industrial grade Multi-Channel RS232/RS485/RS422 to fiber optic converter which converts a standard RS232/RS485/RS422 signal to a fiber optic link as to extend the signal up to 2KM on multimode fiber and 20KM on single mode fiberSuporta portas de dados seriados de vários canais: 4~16Ch RS232, 4~16Ch RS485 ou 2~8Ch RS422.8Ch RS485 + 4Ch RS422, etc. Possui um design Din-Rail Type para proporcionar aos utilizadores uma instalação e manutenção fáceis em qualquer ambiente industrial difícil.
A utilização da comunicação por fibra óptica resolve os problemas das interferências eletromagnéticas, interferências dos anéis de terra e danos causados por relâmpagos.e confidencialidade da comunicação de dados, e pode ser amplamente utilizado em vários controles industriais, controle de processos, controle de iluminação de palco e ocasiões de controle de tráfego.
.
| Canal de dados | Taxa de barras sem erros medida (bps) |
Taxa de transferência máxima suportada (Kbps) |
Aplicação típica |
| 1 | 460800 | 800 | Sistema de controlo da iluminação do palco DMX512-500Kbps, controlo de segurança, alarme de incêndio, controlo industrial, etc. |
| 2 | 460800 | 800 | Sistema de controlo da iluminação do palco DMX512-500Kbps, controlo de segurança, alarme de incêndio, controlo industrial, etc. |
| 3 | 230400 | 250 | Monitorização de segurança, alarme de incêndio, controlo industrial, etc. |
| 4 | 230400 | 250 | Monitorização de segurança, alarme de incêndio, controlo industrial, etc. |
| 5 | 460800 | 800 | Sistema de controlo da iluminação do palco DMX512-500Kbps, controlo de segurança, alarme de incêndio, controlo industrial, etc. |
| 6 | 460800 | 800 | Sistema de controlo da iluminação do palco DMX512-500Kbps, controlo de segurança, alarme de incêndio, controlo industrial, etc. |
| 7 | 230400 | 250 | Monitorização de segurança, alarme de incêndio, controlo industrial, etc. |
| 8 | 230400 | 250 | Monitorização de segurança, alarme de incêndio, controlo industrial, etc. |
| 9 | 460800 | 500 | Sistema de controlo da iluminação do palco DMX512-500Kbps, controlo de segurança, alarme de incêndio, controlo industrial, etc. |
| 10 | 460800 | 500 | Sistema de controlo da iluminação do palco DMX512-500Kbps, controlo de segurança, alarme de incêndio, controlo industrial, etc. |
| 11 | 230400 | 250 | Monitorização de segurança, alarme de incêndio, controlo industrial, etc. |
| 12 | 230400 | 250 | Monitorização de segurança, alarme de incêndio, controlo industrial, etc. |
| 13 | 230400 | 250 | Monitorização de segurança, alarme de incêndio, controlo industrial, etc. |
| 14 | 230400 | 250 | Monitorização de segurança, alarme de incêndio, controlo industrial, etc. |
| 15 | 230400 | 250 | Monitorização de segurança, alarme de incêndio, controlo industrial, etc. |
| 16 | 230400 | 250 | Monitorização de segurança, alarme de incêndio, controlo industrial, etc. |
