Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: ISO9001, CE, FCC, RoHS
Número do modelo: LNK-IMCRS1100-SFP
Termos de pagamento e envio
Quantidade de ordem mínima: 1pcs
Preço: negotiate
Detalhes da embalagem: Pacote de exportação padrão do Industrial Ethernet Converter
Tempo de entrega: 5-8 dias úteis
Termos de pagamento: T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte: 1000 PCS/MÊS
Max Packet Length:: |
bytes 9K |
Porta Ethernet:: |
1 x RJ45 |
Porto ótico:: |
1 x SFP 100BASE-FX |
Porta de série: |
1 x Terminal Industrial RS232/RS485/RS422 |
Poder entrado:: |
12~48VDC, bloco de terminais de 4 pinos |
Dimensões (WxDxH):: |
95 x 70 x 30 milímetros |
Embalagem:: |
Caixa de alumínio |
Max Packet Length:: |
bytes 9K |
Porta Ethernet:: |
1 x RJ45 |
Porto ótico:: |
1 x SFP 100BASE-FX |
Porta de série: |
1 x Terminal Industrial RS232/RS485/RS422 |
Poder entrado:: |
12~48VDC, bloco de terminais de 4 pinos |
Dimensões (WxDxH):: |
95 x 70 x 30 milímetros |
Embalagem:: |
Caixa de alumínio |

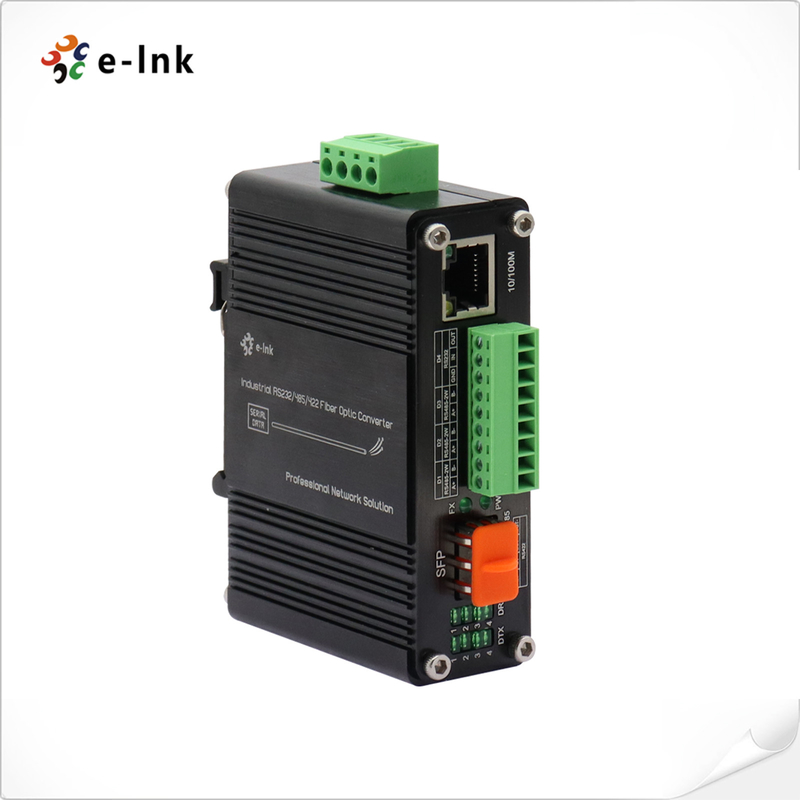

Mini Industrial 10/100Base-T para 100Base-X SFP Fiber Ethernet Media Converter
Conversor de mídia EthernetCaracterísticas
1 x 10/100BASE-T porta RJ45 com função automática MDI / MDI-X
1 x porta SFP, 100 Base-FX
1 x porta de série RS232/RS485/RS422
Suporte para negociação automática
¢ Compatível com o IEEE 802.3az Ethernet (EEE) de Eficiência Energética
Indicadores LED extensos para diagnóstico de rede
Proteção contra ondas elevadas e estática
️ 12~48VDC Entrada de potência do bloco terminal
Suporte à instalação DIN-Rail e de montagem na parede
-40°C a 75°C
(-40° F a 167° F) temperatura de funcionamento
Resumo
O LNK-IMCRS1100-SFP é um conversor de mídia de tipo DIN que suporta módulos SFP externos e
É um produto de qualidade endurecida cujo intervalo de temperatura de funcionamento é
-40°C a +75°C. LNK-IMCRS1100-SFP suporta 10/100Base-T e 100Base-X SFP e RS232/RS485/RS422
A porta Ethernet suporta ambos os modos half-duplex e full-duplex.
Módulos SFP (fibra monomodo/multi-modo, 1/2 núcleo) conforme necessário.
sinal / dados RJ45 para uma ligação de fibra óptica para estender o sinal até 2 km em fibra multimodo e 80 km em
Fibra de modo único.
Índices técnicos
| Ethernet | |
| Normas | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE 802.3az Ethernet de Eficiência Energética (EEE) | |
| Tipo de processamento | Serviços de armazenagem e transferência |
| Taxa de filtragem para a frente | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| Memória de buffer de pacotes | 1 Mbit |
| Comprimento máximo do pacote | 9K bytes |
| Tamanho da tabela de endereços | Endereços MAC 2K |
| Interface | |
| Porta Ethernet: | 1 x RJ45 |
| Porta óptica: | 1 x SFP 100Base-FX |
| Porta de série | 1 x Terminal Industrial RS232/RS485/RS422 |
| A partir de 1 de janeiro de 2018 | |
| Interface em série | Terminal industrial |
| Portos de sinalização | 1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H pode ser agrupado em 1Ch RS422 de alta velocidade |
| Taxa de Baud | O número de veículos é indicado no anexo I. |
| Padrão | EIA /TIA RS232/485/422 |
| Distância em série | RS232: 15 metros, RS485/422: 1000 metros |
| Taxa | Máximo 2 Mbps |
| RS-232 | TXD, RXD, GND - Bi-direcional |
| RS-485 | D+, D-, GND - Bi-direcional |
| Proteção estática | Proteção contra descargas eléctricas estáticas (ESD) de 15 KV |
| Protecção contra sobretensões | Proteção contra sobretensões de 1500 W/sec |
| Mecânica e electricidade | |
| Potência de entrada | 12~48VDC, bloco terminal de 4 pinos |
| Consumo de energia | 3W Max. |
| Dimensões (WxDxH) | 95 x 70 x 30 mm |
| Peso | 0.25kg |
| Cássaro | Caixa de alumínio |
| Opções de montagem: | DIN-Rail / Mural |
| Indicadores LED | |
| PWR | Estado de potência |
| Fx | Status da ligação de dados |
| 10/100M | Status da Ethernet |
| DTX 1 2 3 4 | Estado dos dados de série |
| DRX 1 2 3 4 | Estado dos dados de série |
| Ambiente | |
| Temperatura de funcionamento: | -40°C a 75°C (-40°F a 167°F) |
| Temperatura de armazenamento: | -40°C a 85°C (-40°F a 185°F) |
| Umidade relativa: | 5% a 95% não condensante |
| MTBF | > 200 000 horas |
| Autorizações regulamentares | |
| ISO9001, CE, FCC, RoHS | |
EMI: EN55022:2010+AC: 2011, Classe A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 | |
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Expanso) Classificação de equipamento IEC 61000-4-8: 2009 (PFMF) | |
Aplicação
Informações de encomenda
| Modelo | Descrição |
| LNK-IMCRS1100-SFP | Mini Industrial 10/100Base-T para 100Base-X SFP Fibra Ethernet Media Converter com 1Ch RS232/RS485/RS422 |
| Opções de SFP | Selecione o seu SFP na nossa página de opções de SFP (SFP industrial). |
| O módulo SFP deve ser adquirido separadamente. | |
| Opções de montagem | O sistema deve ser equipado com um dispositivo de fixação de parede, que deve ser instalado em um sistema de fixação de parede. |
| Opções de energia | - 24W/1A 24VDC. |
| A fonte de alimentação deve ser adquirida separadamente. |
