Detalhes do produto
Lugar de origem: CHINA
Marca: E-link
Certificação: ROHS,FCC,CE
Número do modelo: LNK-IRS93-SC20
Termos de pagamento e envio
Quantidade de ordem mínima: PCes 1
Preço: negotiable
Detalhes da embalagem: Pacote padrão da exportação do conversor dos meios da fibra
Tempo de entrega: 5-12 dias de trabalho
Termos de pagamento: T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte: 1000 peças/mês
Palavra-chave: |
Conversor de Fibra Serial Industrial |
porta de fibra: |
Conector SC |
distância de transmissão: |
20KM |
Proteção contra surtos: |
1500 W/seg |
Temperatura de operação: |
-25°C a +75°C |
Revestimento: |
Caixa de alumínio IP40 |
Palavra-chave: |
Conversor de Fibra Serial Industrial |
porta de fibra: |
Conector SC |
distância de transmissão: |
20KM |
Proteção contra surtos: |
1500 W/seg |
Temperatura de operação: |
-25°C a +75°C |
Revestimento: |
Caixa de alumínio IP40 |

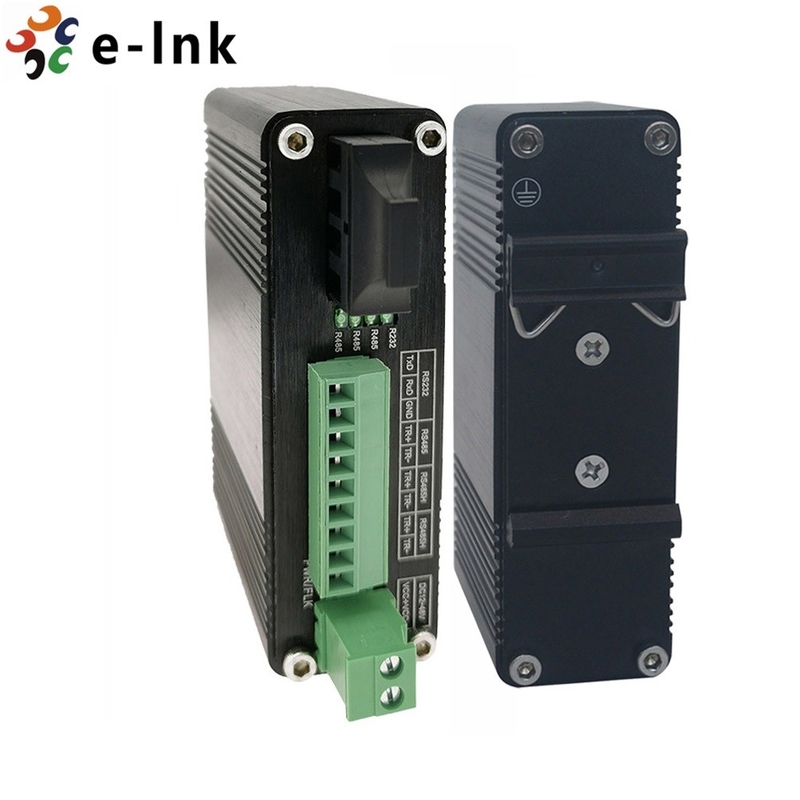

Serial Industrial RS232 RS485 RS422 Fibra SC Modem Conversor de Mídia Modo Único 20KM
Modem de Fibra ÓpticaConteúdo do pacote
► Modem de Fibra Óptica Série LNK-IRS93 x 1
► Guia de início rápido x 1
► Suporte de montagem na parede em forma de L x 1
Conversor de mídia industrialInstalação
Conexão de porta de fibra óptica SC/ST (SC padrão, ST opcional)
O conceito por trás da porta e do cabo SC/ST é direto.Suponha que você esteja conectando os dispositivos I e II.Ao contrário dos sinais elétricos, os sinais ópticos não requerem um circuito para transmitir dados.Consequentemente, uma das linhas ópticas é usada para transmitir dados do dispositivo I para o dispositivo II, e a outra linha óptica é usada para transmitir dados do dispositivo II para o dispositivo I, para transmissão full-duplex.
Tudo o que você precisa lembrar é conectar a porta Tx (transmitir) do dispositivo I à porta Rx (receber) do dispositivo II e a porta Rx (receber) do dispositivo I à porta Tx (transmitir) do dispositivo II.Se você fizer seus próprios cabos, sugerimos rotular os dois lados da mesma linha com a mesma letra (A para A e B para B, conforme mostrado abaixo, ou A1 para A2 e B1 para B2 ).
ATENÇÃO:
1. Este é um produto Laser/LED Classe 1.Para evitar danos graves aos olhos, não olhe diretamente para o feixe de laser.
2.O texto acima é apenas para conexão de porta de fibra dupla;se for para conexão de porta de fibra única, usando apenas 1 cabo de fibra para conexão, não é necessário informar o lado Tx ou Rx.
Conversor de mídia serial RS232 RS422 RS485Configurar
a) Conecte a porta RS232/422/485 do conversor de mídia a um dispositivo serial com um cabo serial.
b) Conecte o cabo de fibra do dispositivo (conversor de mídia) na outra extremidade ao conector SC/ST.
c) Depois que o dispositivo for ligado, o indicador PWR ficará todo aceso.Se os indicadores não estiverem acesos, verifique a conexão da fonte de alimentação.
d) Depois que todos os cabos estiverem conectados corretamente, os indicadores serão acesos de acordo com os LEDs de status da porta
Informações de pedido do conversor de dados RS485 para fibra óptica
|
Modelo |
Descrição |
|
LNK-IRS93-SC20 |
Industrial Serial RS232/RS485/RS422, SC SM 1310nm, 20m |
|
Opções de montagem |
► Suporte de trilho DIN padrão instalado, suporte de montagem em parede incluído. |
|
Opções de energia |
► A fonte de alimentação deve ser adquirida separadamente |
