Destacar:
Comutador Ethernet de fibra industrial de 4 portas
, Smart controlou o interruptor do ponto de entrada
, Mini Gigabit Ethernet Switch
4-Port 10/100/1000BASE-T para 1-Port 100/1000BASE-X
Mini Industrial AI Smart Gerenciado Fibra Ethernet Switch
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Visão geral

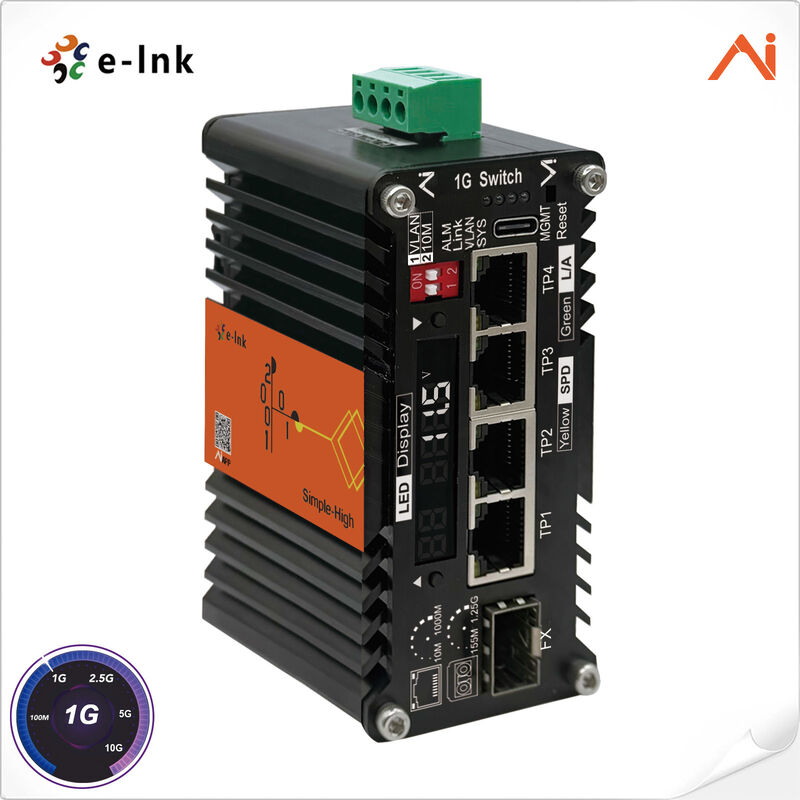

O LNK-AIMC104GM é um comutador de fibra industrial inteligente e controlado com IA desenvolvido independentemente pela E-link.×10/100/1000Portas base-T RJ45 + 1×100/1000BASE-X Porta de fibra SFP.
Esta inovação é a primeira do mundoDispositivo Combina as duas vantagens dos interruptores geridos e não geridos. Os engenheiros podem monitorar o estado do dispositivo através de vários métodosAplicativo móvel,PCinterface de gestão da web e LEDExibiçãoCom você.tinstrumentos de ensaio adicionais.
Dados cobertura:tensão,corrente, temperatura, Estado da porta Ethernet, estado de funcionamento da porta SFP, bem como parâmetros detalhados do DDM SFP, tais como potência óptica, comprimento de onda, distância de transmissão, taxa de ligação e temperatura do módulo.
Inovámos este produto com basepadrãoInterruptores:
Dispositivofunção:Alarme de Portos de Fibra, Reinicialização do Sistema,Isolamento VLAN, 10M 250m Transmissão Suporte. O modo redundante suporta a função de recuperação automática. Se a porta de destino de um pacote estiver ligada, ele encaminha o pacote para a outra porta do par de backup
Respeita a IP40, caixa de alumínio, funciona estavelmente em temperaturas industriais severas de -40°Caté 75°C.
Equipado com duas fontes de alimentação redundantes, mantém o funcionamento estável da Ethernet 24X7.
Cenários de aplicação:
Fabricação e automação inteligentes: Transmissão de dados e interconexão entre vários dispositivos
Energia e Nova Energia: Comunicação e vigilância rede de aglomerados.
Engenharia do Trânsito Ferroviário e dos Túneis: Monitorização de vídeo e Transmissão de sinal.
Instalações de petróleo, gás e mineração:EstávelComunicação
Cidade inteligente e implantação de novas infraestruturas
Além disso, este produto pode ser utilizado em campos como condução autónoma, robôs humanóides, computação de IA, metalurgia, engenharia química,Estações de base de investigação ao ar livre e monitorização do clima em campo.
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Características
- Não.Sistema de gestão inteligente auto-desenvolvido pela E-link, com suporte a APP móvel Android e UI da Web do PC
- Não. Display de tela LED de um cliquepainel de dados em tempo real: corrente do sistema, tensão, temperatura interna, potência óptica de transmissão/recepção SFP, velocidades de ligação de portas Ethernet e fibra e muito mais
- Não.Capacidades ricas de gestão de APP e web: painel gráfico intuitivo para o estado completo do dispositivo; informações completas de SFP e dados de diagnóstico DDM; limiares de alarme de potência óptica personalizáveis;Portão programado/reinicialização do dispositivo definido pelo utilizador
- Não.Larga9°54VDCentrada de potência
- Não.4 X Porta 10/100/1000Base-T
- Não.1 X100/1000BASE-X SFP Porta de ligação ascendente de fibra
- Não.Mini Tpye Dimensões 98 x 67 x 46 mm
- Não.Isolamento da VLAN com um clique
- Não.10M 250m transmissão
- Não.6KV Proteção contra ondas de raio em todos os portos
- Não.Temperatura de funcionamento alargada: -40°C ~ +75°C (-40°F ~ 167°F)
Índices técnicos de comutadores PoE++ Ethernet gerenciados por IA industrial
|
Inteligência artificial industrial gerenciada de forma inteligenteFibrasMudança
|
|
Modo de acesso
|
1x100/1000BASE-X SFP a4x10/100/1000BASE-T RJ45
|
|
Ethernet
|
|
Normas
|
Conformidade com as normas IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Controle de fluxo duplex completo
|
|
IEEE 802.3az Ethernet de Eficiência Energética (EEE)
|
|
Tipo de processamento
|
Serviços de armazenagem e transferência
|
|
Taxa de filtragem para a frente
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memória de buffer de pacotes
|
1 Mbit
|
|
Comprimento máximo do pacote
|
9K bytes
|
|
Capacidade de comutação
|
20 Gbps/não bloqueio
|
|
PC (suporte para MacOS, Windows)
|
|
MacOS Browser:
|
Microsoft Edge 89+ (data de lançamento: 2021-03-04 ou versão posterior)
Google Chrome 89+ (data de lançamento: 2021-03-02 ou versão posterior)
Opera 75+ (data de lançamento: 2021-03-24 ou versão posterior)
|
|
Browser do Windows:
|
Microsoft Edge 89+ (data de lançamento: 2021-03-04 ou versão posterior)
Google Chrome 89+ (data de lançamento: 2021-03-02 ou versão posterior)
Opera 75+ (data de lançamento: 2021-03-24 ou versão posterior)
|
|
Aplicativo móvel (Suporte para Android,Não suporta iOS)
|
|
Aplicativo para telemóvel (Android)
|
Suporte para todos os telefones móveis Android e tablets Android
|
|
Aplicativo para iPhone móvel (iOS)
|
Não suporta iPhone ou iPad
|
|
Funções gerenciadas inteligentemente por IA
|
|
Estatuto do Conselho de Serviço
|
Temperatura
|
|
|
Voltagem
|
|
Corrente
|
|
Estatuto da porta RJ45
|
Status do link
|
|
|
Taxa
|
|
VLAN
|
|
Estado da porta SFP
|
Status do link
|
|
|
PN/SN
|
|
TX Power
|
|
Potência RX
|
|
Todas as informações DDM
|
|
Interruptor DIP
|
DIP1
|
VLAN
|
|
|
DIP2
|
10M
|
|
Alarme de porta de fibra
|
Apoio
|
|
|
Reinicialização programada
|
Apoio
|
|
|
InterfacePOrto
|
|
Porta Ethernet
|
4- Porta 10/100/1000BASE-T Ethernet Interface RJ45 Negociação automática, MDI/MDI-X automática
|
|
4-Port 10/100/1000BASE-T
|
|
Cabos: categoria 5e ou superior;
Distância: ≤ 100 metros a uma taxa de dados de 1000M,≤ 250 metros a uma taxa de dados de 10M
|
|
Porta SFP
|
1 - Porto100/1000BASE-X SFP (compatível com 100BASE-X e 1000BASE-X e transceptores) (detecção automática)
|
|
Cable:
Multimodo: cabo de fibra óptica 50/125um ou 62,5/125um, distância: 550m/2km;
Modo único: cabo de fibra óptica 9/125um, distância: 20/40/80/100/120/160/200km
|
|
Mecânica e electricidade
|
|
Potência de entrada
|
9 ~ 54 V DC, bloco terminal de 4 pinos
|
|
Consumo de energia
|
5W Max. (quando o PoE não for utilizado)
|
|
Dimensões (W x D x H)
|
98 x 67 x 46 mm
|
|
Peso
|
300 g
|
|
Cássaro
|
Caixa de alumínio
|
|
Opções de montagem
|
DIN-Rail
|
|
Indicadores LED
|
|
SYS
|
LED verde piscando: Funcionamento normal
|
|
VLAN
|
Verde Solid On:VLAN Em
|
|
Sólido verdeDesligado:VLAN Desliga.
|
|
Ligação
|
LED Verde Solid ligado: ligação de porta SFP estabelecida
|
|
LED verde piscando: transmissão de dados
|
|
LED verde desligado: porta SFP sem ligação
|
|
ALM
|
LED vermelho Solid On: Potência óptica recebida abaixo do limiar
|
|
LED vermelho desligado: potência óptica normal recebida
|
|
TP1- Quatro L.A.
|
LED Verde Solid ligado: ligação de porta Ethernet
|
|
Lâmpada LED verde com piscar lento: taxa de ligação da porta Ethernet é de 10M/100M/1000M
|
|
LED verde desligado: porta Ethernet sem ligação
|
|
Ambiente
|
|
Temperatura de funcionamento
|
-40°C a 75°C (-40°F a 167°F)
|
|
Temperatura de armazenamento
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Autorizações regulamentares
|
|
ISO9001, CE, FCC Parte 15 Classe A, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Expanso)
Classificação de equipamento
IEC 61000-4-8: 2009 (PFMF)
|
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Aplicação
Informações de ordenação de comutadores PoE++ Ethernet gerenciados por inteligência artificial industrial
|
Modelo
|
Descrição
|
|
LNK-AIMC104GM-SFP
|
Inteligência Artificial Industrial Gestão Inteligente 1-Port100/1000Base-X SFP para4- Porto. 10/100/1000BASE-T Interruptor de fibra,Entrada de potência de corrente contínua de 9 V a 54 V
|
|
Opções de SFP
|
Selecione a sua opção SFP na nossa página de opções SFP.
|
|
O módulo SFP deve ser adquirido separadamente.
|
|
Opções de montagem
|
- Não.Incluído o suporte padrão DIN-Rail.
|
|
Opções de energia
|
- Não.24W/1A24VDC Fonte de alimentação, fio aberto para o bloco terminal
|
|
A fonte de alimentação deve ser adquirida separadamente.
|
