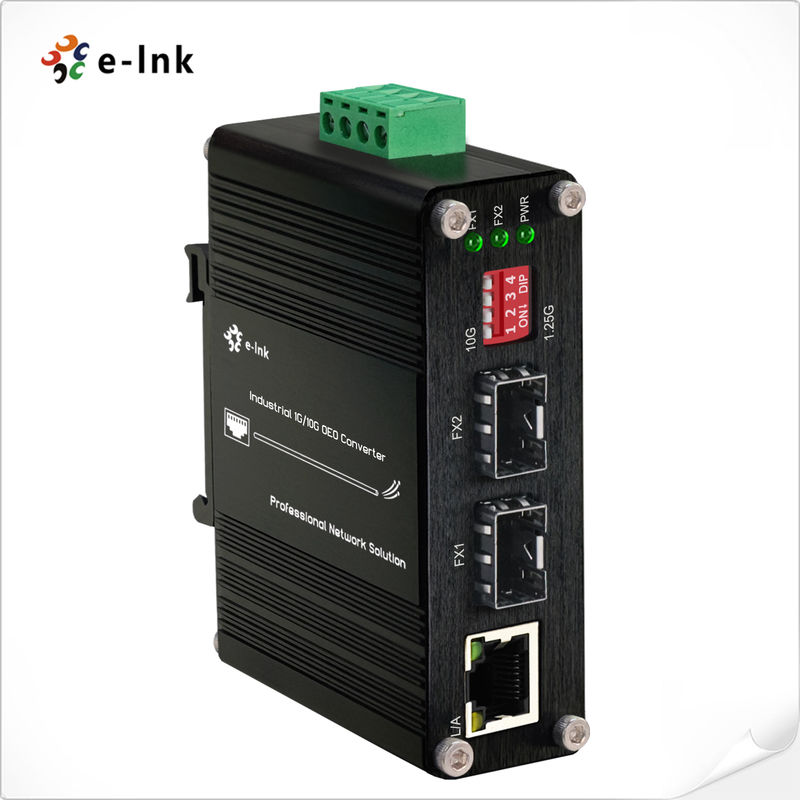

Conversor OEO industrial de 10G SFP+ para SFP+ (3R Repeater) com 1G Ethernet Media

Conversor OEO industrial 1G/10G SFP+ para SFP+ (3R Repeater) com 1GFunção de conversor de mídia Ethernet

Resumo do produto:

The ETH-IMC2402-OEO Series is an industrial-grade 1G/10G SFP+ to SFP+ Optical-Electrical-Optical (OEO) Converter designed for high-speed network extension and media conversion in demanding environmentsEste dispositivo versátil funciona tanto como um repetidor de fibra 3R (Reamplify, Reshape, Retime) para transmissão de longa distância de 10Gbps e um conversor de mídia Ethernet de 1G,assegurar a integridade do sinal nos segmentos de rede alargados.

Com suporte a múltiplos protocolos, incluindo SDH/SONET STM-64/OC-192, 10G Fiber Channel e 10G Ethernet, este conversor é ideal para aplicações de backbone de rede em infraestruturas SAN, LAN e MAN.Possui conversão de comprimento de onda óptico flexível (1310nm/1550nm/CWDM/DWDM) e funcionalidade de loop-back, tornando-o adequado para salas de telecomunicações, centros de dados e laboratórios de I&D.

Com um amplo intervalo de temperatura de funcionamento de -40°C a 80°C e um design industrial robusto,Este conversor estende de forma confiável as ligações de fibra óptica até 120 km, proporcionando simultaneamente uma conversão perfeita entre as interfaces de fibra e cobre.As suas capacidades avançadas de regeneração de sinal garantem um desempenho óptimo em condições ambientais adversas, tornando-a uma solução essencial para a implantação de infra-estruturas de rede de alta velocidade.

Características do produto:

✅Regeneração avançada do sinal 3RCaracterísticas: Reamplify, Reshape e Retiming (3R) tecnologia para garantir a integridade do sinal e minimizar a perda de dados em distâncias de transmissão prolongadas.

✅Transporte transparente de baixa latência: Proporciona uma conversão de protocolo transparente com um atraso muito baixo, ideal para aplicações em tempo real e redes de dados de alta velocidade.

✅Projeto SFP+ de ligação a quente: Suporta módulos SFP+ compatíveis a quente com indicadores LED de estado abrangentes para fácil instalação e monitorização em tempo real.

✅Suporte de comprimento de onda flexível: Compatível com os comprimentos de onda DWDM/CWDM prescritos pela UIT-T e possui monitorização de diagnóstico digital (DDM) para gestão precisa de fibras.

✅Teste avançado de rede: Suporta a funcionalidade Loop-back e transmissão Jumbo Frame para diagnóstico de rede eficiente e tráfego de dados otimizado.

✅Flexibilidade de fibras de dupla taxa: O switch DIP permite uma comutação contínua entre as taxas de dados de fibra de 1,25G e 10G, proporcionando opções de implantação versáteis.

✅Conversão multimédia multifunção: Funciona como conversor de mídia OEO 10G e conversor de mídia Ethernet 1G, suportando conversão de cobre para fibra e fibra para fibra.

✅Design industrial robusto: A caixa de alumínio com classificação IP40 garante uma operação fiável em ambientes adversos com uma proteção EMI superior.

✅Opções de instalação flexíveis: Suporta a instalação DIN-rail e de montagem na parede para uma fácil implantação em armários industriais e ambientes de espaço limitado.

✅Operação de temperatura prolongada: Mantenha um desempenho estável na faixa de temperatura de -40°C a 80°C, adequado para aplicações em ambientes extremos.

Cenários de aplicação

• Redes de base de telecomunicações: Provides 10G signal regeneration and wavelength conversion for SDH/SONET STM-64/OC-192 networks in metropolitan area networks (MAN) and wide area networks (WAN) with 3R functionality ensuring signal integrity.

• Interconectividade do Data Center: Permite conexões de fibra de longa distância entre centros de dados usando comprimentos de onda DWDM/CWDM, suportando quadros jumbo e transmissão de baixa latência para redes de área de armazenamento (SAN) e fazendas de servidores.

• Fundamentos da automação industrial: Extende as redes Ethernet industriais 10G em instalações de fabricação com proteção IP40 e operação a altas temperaturas (-40°C a 80°C) para conectividade em ambientes adversos.

• Monitorização e ensaios de redes de fibra: Utiliza funcionalidade de loop-back e suporte DDM para diagnóstico de rede e monitoramento de desempenho em salas de telecomunicações e infraestrutura de operadoras.

• Sistemas de transmissão de longa distância: Facilitar a regeneração de sinal óptico para distâncias de até 120 km em redes de campus, sistemas inteligentes de transporte e comunicações de serviços públicos com conversão de protocolo transparente.

• Migração de redes híbridas: Serve como conversor de mídia de taxa dupla entre redes de cobre Ethernet 1G e fibra de fibra 10G, suportando atualizações de rede transparentes e integração de rede heterogênea.

• Infraestrutura de rede móvel: Suporta conexões front-haul e backhaul 5G com flexibilidade SFP + com câmbio a quente e sincronização de tempo precisa para implantações de redes celulares.

Índices técnicos

Dados de desempenho	Índices técnicos
Função do equipamento	Repetidor 3R
Velocidade de transmissão	10G: 8,5Gb/s-11,7Gb/s
Protocolos	8.5G Fiber Channel SONET OC-192, SDH STM-64 (9,95 Gbps) 10G WAN (10Gbps) 10G LAN (10,31Gbps) OTN OTU-2 (G.709) (10,70 Gbps) 10G LAN com codificação 255/237 FEC (11,09Gbps) 10G Fibra de Canal (11,32Gbps) 10G POS
Tipo de interface	SFP+ para SFP+
Distância de transmissão	Módulo SFP+: até 80 km
Pacote máximo Taxa de encaminhamento	14,880,950/S
Temperatura de funcionamento	-40°C a 80°C (-40°F a 176°F)
Temperatura de armazenamento	-40°C a 85°C (-40°F a 185°F)
Umidade relativa	5% a 95% não condensante
MTBF	> 200 000 horas
EEspecificações do conversor de mídia thernet
Normas	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x Controle de fluxo duplex completo
Modo de trabalho	10/100/1000BASE-T a 1000BASE-SX/LX
Tipo de porta	SFP para RJ45
Cabos de rede	Pares torcidos 10BASE-T: UTP de dois pares, categoria 3,4,5, até 100 m 100BASE-TX: 2 pares UTP Cat. 5, até 100m 1000BASE-T: 4 pares STP Cat 5 até 100 m Cabos de fibra óptica 1000BASE-SX: Cabos de fibra multi-modo de 50/125 μm ou 62,5/125 μm, até 220/550 m/2 km. 1000BASE-LX: 9/125μm cabo monomodo, que fornece uma longa distância de 10/20/40/80/120km (variam de acordo com o módulo SFP)
Mecânica e electricidade
Potência de entrada	12~48VDC, potência redundante (bloco terminal de 6 pinos)
Consumo de energia	8W no máximo
Proteção
Sobrecarga de entrada de energia	Reinicializável automático
Polaridade inversa	Presente
D.I.P Interruptor
Função de interruptor DIP de 4 dígitos	DIP	Função	Configurações
	SW 1	1.25G/10G	ON - 1,25 ~ 8,5G	OFF - 10.3G ou 14.025G
	SW 2	Reservado	ON - Reservado	OFF - Reservado
	SW 3	Reservado	ON - Reservado	OFF - Reservado
	SW 4	Reservado	ON - Reservado	OFF - Reservado
Indicadores LED:
PWR	Estado de potência
FX1	Portão SFP-1
FX2	Portão SFP-2
L.A.	TP LINK/ACT
Dimensões (WxDxH)	95 x 70 x 30 mm
Peso	0.25kg
Cássaro	Caixa de alumínio
Opções de montagem:	Instalação DIN-Rail
Autorizações regulamentares
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Expanso)
Classificação de equipamento
IEC 61000-4-8: 2009 (PFMF)

Informações de encomenda

Aplicação I: Convertidor OEO 1G/10G (3R Repeater)

Aplicação II: Fibra para cobre 1Gbps Função do equipamento Ethernet como conversor de mídia de fibra para cobre
