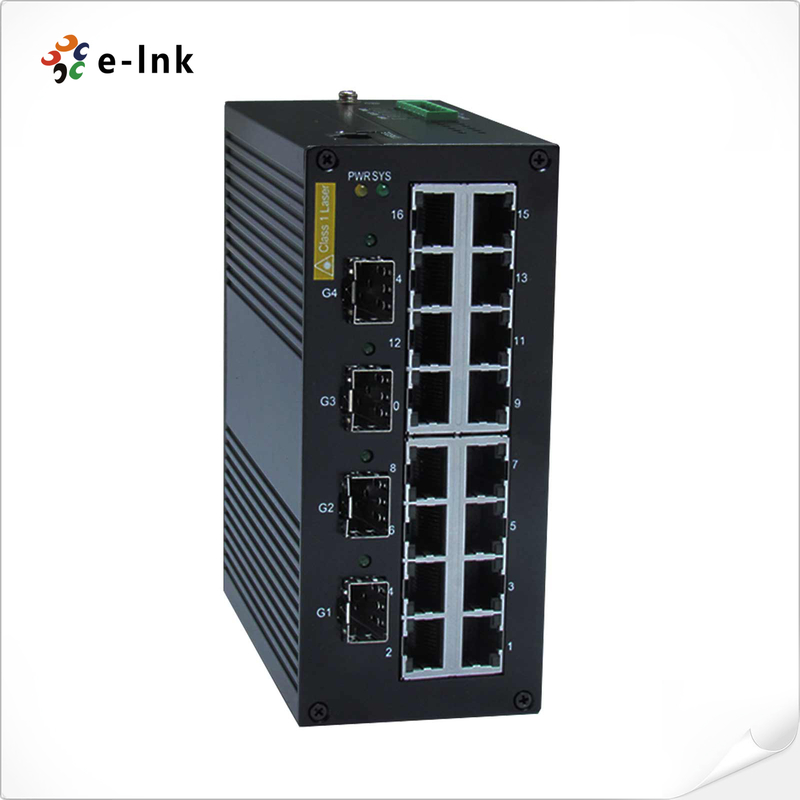

Interruptor Ethernet Industrial Gestado: 16 x 10/100BASETX + 4 x 1000BaseX SFP

Modelo

Portas 16x10/100BaseTX+4x1000BaseX (slots SFP)

Benefícios

Interface de linha de comando (CLI) para configuração rápida das principais funções gerenciadas

Protocolo de anel FMC "Fi Ring" (tempo de recuperação < 20 ms) e RSTP/STP para redundância de rede

IGMP espiando para filtrar o tráfego multicast

VLAN baseado em porta, IEEE 802.1Q VLAN e GVRP para facilitar o planejamento da rede

Apoio ao espelhamento das portas

Lista de controlo de acesso de suporte (ACL)

Controle de tempestades para qualquer combinação de multicast, transmissão e controlo de tráfego DLF

Características de qualidade de serviço ricas para controlo e gestão do tráfego de dados

Port Trunk para utilização óptima da largura de banda

SNMPv3, IEEE 802.1X, HTTPS e SSH para melhorar a segurança da rede

SNMPv1/v2c/v3 para diferentes níveis de gestão da rede

RMON para um controlo eficiente da rede e capacidade proativa

Gerenciamento de largura de banda evita estado de rede imprevisível

Função de bloqueio de porta para bloquear acesso não autorizado com base no endereço MAC

Alarme automático por correio electrónico, saída de relé

Funciona com o NMS FiVision (software de gestão de rede industrial) para monitoramento de tráfego e fácil solução de problemas de rede

Especificações

Normas

IEEE 802.3

IEEE 802.3u

IEEE 802.3z

IEEE 802.1D-2004 para STP

IEEE 802.1w para STP rápido

IEEE 802.1Q para marcação VLAN

IEEE 802.1p para classe de serviço

IEEE 802.1X para autenticação

IEEE 802.3ad para Port Trunk com LACP

IEEE 802.3x para controlo de fluxo

Protocolos

IGMPv1/v2, GVRP, SNMPv1/v2c/v3, Cliente DHCP,

TFTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog

SSH, SNMP Inform, SNTP Server/Client

MIB

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB,

MIB ponte, MIB RSTP, RMON MIB Grupo 1, 2, 3, 9

Controle de fluxo

IEEE 802.3x Controlador de caudal, controlador de caudal de contrapressão

Propriedades de comutação

Linhas de prioridade: 4

Número máximo de VLAN disponíveis: 256

Faixa de identificação da VLAN: VID 1 a 4094

Grupos IGMP: 256

Tamanho da tabela MAC: 8K

Tamanho do buffer de pacotes: 2 Mbit

Interface

Portos de fibra: 1000BaseX (slots SFP), 100BaseFX

Portos RJ45: 10/100BaseTX negociação automática

Porta do console: conector RS-232 (RJ45)

Contacto de alarme: 2 saídas de relé com capacidade de carga de corrente de 1A@24V

Requisitos de energia

Voltagem de entrada: 24 VDC (18 a 36 VDC), entradas duplas redundantes

Corrente de entrada

O nível de tensão deve ser igual ou superior a:

O nível de tensão de saída deve ser igual ou superior a 0,05 V.

Proteção contra sobrecarga de corrente: presente

Proteção contra polaridade inversa: presente

Conector: blocos terminais de 6 contatos

Propriedades mecânicas

Casamento: Metal, proteção IP30

Dimensões: 60 x 112 x 138,5 mm

Peso: 760g

Instalação: Montagem DIN-Rail, montagem na parede

Limites ambientais

Temperatura de funcionamento:

Modelos de largura de temperatura: -40 a +80°C (-40-18 °C)0°F)

Humidade relativa ambiente: 5 a 95% (não condensante)

Normas e Certificações

Segurança: UL 60950-1

EMI: FCC Parte 15 Subparte B Classe A, EN 55022 Classe A

EMS:

EN 61000-4-2 (ESD) Nível 3, EN 61000-4-3 (RS) Nível 3,

EN 61000-4-4 (EFT) Nível 3, EN 61000-4-5 (Surge) Nível 3,

EN 61000-4-6 (CS) Nível 3, nível 3

Choque: IEC 60068-2-27

Caída livre: IEC 60068-2-32

Vibração: IEC 60068-2-6

Período de garantia: 5 anos
