Transceptor Óptico BIDI de Fibra Única 155M 1x9, transmissão de 20Km com SMF

Name: Transceptor Óptico BIDI de Fibra Única 155M 1x9, transmissão de 20Km com SMF
Brand: E-link China Technology Co.,LTD
SKU: LNK-BD9-155T3R5
Price: 10.40 USD
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: E-link

Certificação: RoHS,CE

Número do modelo: LNK-BD9-155T3R5

Termos de pagamento e envio

Quantidade de ordem mínima: 1pcs

Preço: US$9.4~US$12.5

Detalhes da embalagem: Transmissores de fibra SFP

Tempo de entrega: 3-5 dias úteis

Termos de pagamento: L/C, T/T, Western Union, MoneyGram, PayPal

Habilidade da fonte: 100000pcs/mês

Obtenha o melhor preço

Contacte agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                              Transceptor BIDI de Fibra Única 155M, Transceptor Óptico 1x9 20Km, Transceptor da fibra ótica de SMF


Tensão de fornecimento:	+3,6V máx.	taxa de dados:	155Mb/s
Tensão:	+5VDC	Sensibilidade do receptor:	-34dbm

Tensão de fornecimento:	+3,6V máx.
taxa de dados:	155Mb/s
Tensão:	+5VDC
Sensibilidade do receptor:	-34dbm

Descrição

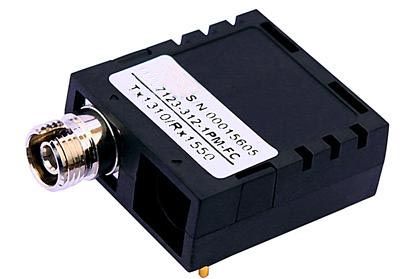

Transceptor Óptico BIDI de Fibra Única 155M 1x9, transmissão de 20Km com SMF

Transceptor Óptico BIDI 1x9 de Fibra Única 155M

Transceptor Óptico BIDI 1x9 de Fibra Única 155M

l Pacote 1×9 com FC conector

l 1310nm FP Tx/1550nm PIN Rx e
1550nm FP TX/1310nm PIN RX

l 20Km de transmissão com SMF

l +3.3Fonte de alimentação única de V

l Interface de entrada/saída de dados compatível com LVPECL

l Baixa EMI e excelente proteção ESD

l Padrão de segurança a laser em conformidade com IEC-60825

l Compatível com RoHS

Visão geral

Oe 1×9 transceptor suportas 155Mbps e 20km distância de transmissão com SMF.

O transceptor consiste em duas seções: A seção do transmissor incorpora um FP laser. a seção do receptor consiste em um fotodiodo PIN integrado com um pré-amplificador de transimpedância (TIA).

Índices Técnicos

Classificações Máximas Absolutas

Parâmetro	Símbolo	Mínimo	Máximo	Unidades
Temperatura de armazenamento	Tst	-40	+85	°C
Temperatura de operação	Top	0	+70	°C
Tensão de alimentação	Vcc	0	+3.6	V
Tensão de entrada	Vin	GND	Vcc
Chumbo Solderretimento Temperatura e tempo	240/10			°C/s

Ambiente de operação

Parâmetro	Símbolo	Mínimo	Máximo	Unidades
Tensão de alimentação	Vcc	3.15	3.45	V
Temperatura ambiente Temperatura de operação	Top	-40	+85	°C
Umidade relativa de operação	-	5	95	%

Seção do transmissor

Parâmetro		Símbolo	Mín.	Típ.	Máx.	Unidades
Taxa de dados		-	-	155	-	Mb/s
Comprimento de onda central	Tx 1310	lo	1260	1310	1360	nm
Comprimento de onda central	Tx 1550	lo	1500	1550	1600	nm
Largura espectral de saída		Dl	-	-	4	nm
Potência Óptica Média Potência de saída	Tx 1310	Po	-15	-	-3	dBm
Potência Óptica Média Potência de saída	Tx 1550	Po	-15		-3	dBm
Relação de extinção	Tx 1310	Er	12	-	18	dB
Relação de extinção	Tx 1550	Er	12	-	18	dB
Tempo de subida/descida (20%~80%)		Tr/Tf			0.26	ns
Jitter total		Tj			0.43	UI
Diagrama de olho óptico		Compatível com IEEE 802.3u e ANSI Fibre Channel
Impedância diferencial de entrada		Zdiff		100		Ohm

Seção do receptor

Parâmetro		Símbolo	Mín.	Típ.	Máx.	unidade
Taxa de dados				155		Mb/s
Comprimento de onda	1550 Rx	l	1500	1550	1600	nm
Comprimento de onda	1310 Rx	l	1260	1310	1360	nm
Potência máxima de entrada		P_max	-3	-	-	dBm
Sensibilidade do receptor		P_min	-		-34	dBm
Impedância diferencial de saída		Zdiff		100		Ohm
PERDA Limiares		PERDA_D	-	-	-34	dBm
PERDA Limiares		PERDA_A	-45

Descrição dos pinos

Pinos	Nome	Descrição	NOTA
1	VeeR	Terra do receptor
2	RD+	Dados recebidos Saídaput (LVPECL)
3	RD-	Inv. Recebido Saída de dadosput (LVPECL)
4	SD	Sinal Detectado (LVPECL)
5	VccR	Potência do receptor
6	VccT	Potência do transmissor
7	TD-	Inv. Transmitir dados emput (LVPECL)
8	TD+	Transmitir dados emput (LVPECL)
9	VeeT	Terra do transmissor

Aplicação

Transceptor Óptico BIDI de Fibra Única 155M 1x9, transmissão de 20Km com SMF 0

Informações para pedidos

Parte Número

Product Descrição

LNK-BD9-155T3R5

Transceptor Óptico BIDI 1x9 de Fibra Única 155M1310TX/1550RX, FC,20km, 0°C~+70°C

LNK-BD9-155T5R3

Transceptor Óptico BIDI 1x9 de Fibra Única 155M1550TX/1310RX, FC,20km, 0°C~+70°C
