Conversor de fibra 3G SDI
, HD-SDI para conversor de fibra
, Conversor de fibra SDI com garantia
3G/HD-SDI para conversor de fibra
3G/HD-SDI para conversor de fibra
3G/HD-SDI para Fibra Converter Vantagem
- Não.Cada umcanal inclui8- canal de áudio incorporado
- Não.Equalização automática do cabo para garantir a integridade do sinal
- Não.AutomáticoReBloqueio 270Mbit/s - 1,48Gbit/s - 3Gbit/s
- Não.Directamente compatível com sistemas de câmaras HD-SDI
- Não.Capacidade de transmissão de longa distância de pelo menos 10 km (6,2 milhas), até 80 km
- Não.Entrada de potência do bloco terminal; HOut swap e plug-in quente;
- Não.Transmissão de nível de transmissão digital total sem compressão;
- Não.Intervalo dinâmico superóptico e livre de regulação;
- Não.técnica WDM/CWDM/DWDM de fibra óptica;
- Não.Transmissão de fibra óptica de 1000M, fácil de atualizar;
- Não.Intervalo de temperatura ultra-amplo ao nível da indústria (-40°C~ + 85°C), adaptável a diversos ambientes;
3G/HD-SDI para conversor de fibra
LNK-HD-110 &Série LNK-3G-110Conversor de fibras 3G/HD-SDISuporta 3G de 1 canal/ HD- SDI
Vídeo(Áudio incorporado)& dados RS422/485 invertidossinal transmitido por cabo de fibra óptica,
e monitorar o sinal localmente através de um 3G/ HD- Saída de SDI, E-link 3G./ HD- Vídeo SDI por Fibra.
Os conversores incluem um transmissor e um receptor para 3G 1080P/ HD-SÍNAL SDI.
Índices técnicos de conversores de fibra 3G/HD-SDI
|
Interface de fibra óptica
|
|
Interface de fibra
|
SImplícitoFC
|
|
Distância de transmissão
|
550m-20Km
|
|
Comprimento de onda
|
1310nm/1550nm
|
|
Vídeo
|
|
Interface de vídeo
|
BNC
|
|
Vídeo Impedância de entrada/saída
|
75Ω
|
|
Voltagem de entrada/saída de vídeo
|
Tipicamente: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp
|
|
Taxa de bits de vídeo
|
Máximo 3,2 Gb/s
|
|
Ganho diferencial (10%- Não.90% APL)
|
< 1%
|
|
Padrão SDI de vídeo
|
270 Mbps ((SD-SDI), 1.485 Gbps/M ((HD-SDI)
|
|
SMPTE425M3Gb/s Mapping ((3G-SDI)
|
|
SMPTE424M 3Gb/s interface serial ((3G-SDI)
|
|
Dados
|
|
Interface física
|
Terminal de parafuso padrão industrial
|
|
Tipo de dados
|
RS422/RS485 Direção inversa
|
|
Auxílios de frequência/taxa
|
Max. 115200bps para RS422
Max. 57600bps para RS485
|
|
BER
|
< 109
|
|
Eletrodomésticos
|
|
Adaptador de energia
|
DC 5~ 25V
|
|
Consumo de energia
|
<5W
|
|
Indicador LED
|
|
P/S
|
Fornecimento de energia
|
|
DAT
|
Dados
|
|
Mecânico
|
|
Dimensões (LxWxH)
|
120 x105 x28 mm
|
|
Woito
|
0.43KG/par
|
|
Cássaro
|
Caixa de alumínio
|
|
Opções de montagem
|
Montador de parede
|
|
Ambiente
|
|
Trabalho Temperatura
|
-20°C+70°C
|
|
Temperatura de armazenamento
|
- 40°C+80°C
|
|
Trabalho Humidade
|
0~95%
|
|
MTBF
|
≥100000 horas
|
Informações de encomenda do conversor de fibra 3G/HD-SDI
|
Modelo
|
Descrição
|
|
LNK-HD-110-20
|
HD-SDI para Fiber Converter com dados reversos RS422 e loop out, SMF,FC Conector de fibra20KM, incluindo transmissor e receptor, utilizados em pares
|
|
LNK-3G-110-20
|
3G- SDI para Fiber Converter com dados reversos RS422 e loop out, SMF,FC Conector de fibra20KM, incluindo transmissor e receptor, utilizados em pares
|

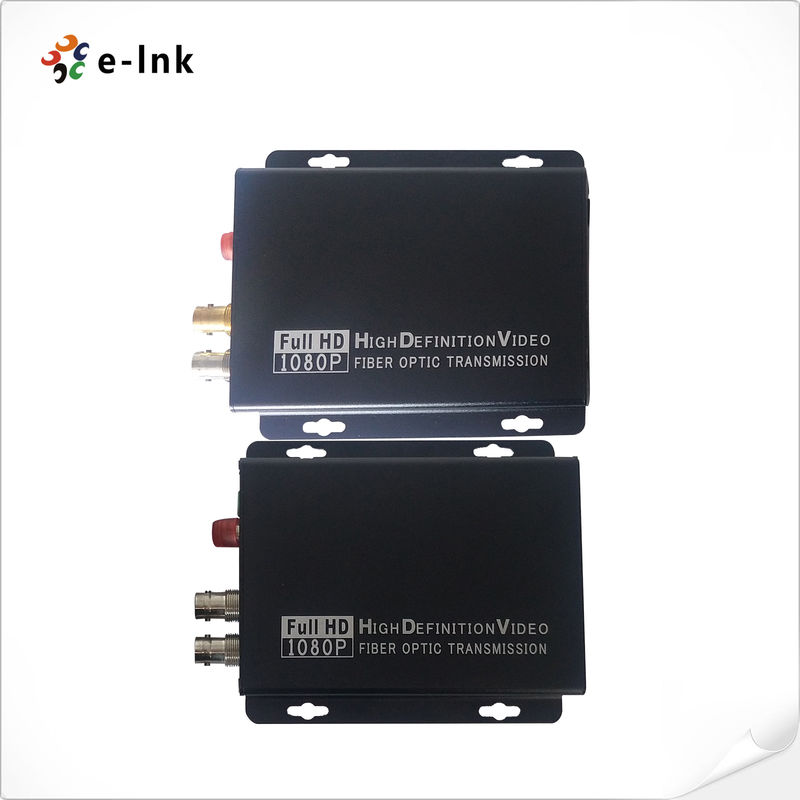

3G/HD-SDI para conversor de fibra Imagem
