Switch Ethernet Gerenciado de Alta Densidade 1000M 16xRJ45 + 8xSFP Fibra Montagem em Trilho DIN

Switch Ethernet Gerenciado de Alta Densidade 1000M 16xRJ45 + 8xSFP Fibra Montagem em Trilho DIN

Visão Geral do Produto

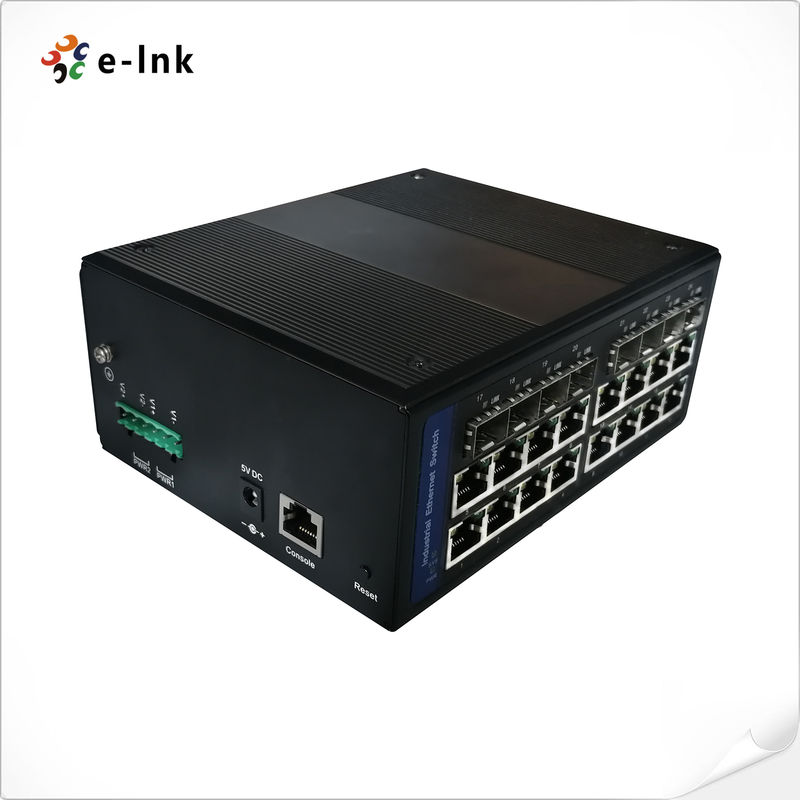

O Série LNK-GYM7816G-SFP representa o switch Ethernet gerenciado de nível industrial premium da E-link, apresentando 16× portas RJ45 10/100/1000Base-TX e 8× slots de fibra SFP 100/1000Base-X. Projetado para implantações de missão crítica, esta solução de rede de alto desempenho oferece largura de banda excepcional, conectividade de fibra extensa e durabilidade industrial para os ambientes mais exigentes.

Principais Características e Benefícios

1. Conectividade de Alta Densidade

   • 16× portas Gigabit Ethernet para aplicações industriais com uso intensivo de largura de banda

   • 8× slots de fibra SFP suportando transmissão óptica de longa distância (até 120km monomodo)

   • Arquitetura de comutação sem bloqueio garante desempenho de velocidade total do fio

2. Confiabilidade de Nível Industrial

   • Operação em temperatura estendida (-40°C a +80°C)

   • Entradas de energia redundantes duplas (12-48V DC) com proteção de polaridade

   • Gabinete de metal sem ventoinha com proteção IP40 contra poeira/partículas

3. Gerenciamento de Rede Avançado

   • Recursos Layer 2+ incluindo VLAN, QoS e RSTP

   • Suporte a quadros jumbo de 16K para protocolos industriais com uso intensivo de dados

   • Tabela de endereços MAC de 8K para implantações de dispositivos em larga escala

Especificações Técnicas

1. Conectividade de Fibra de Alto Desempenho
✔ 8× Slots SFP 100/1000BASE-X - Detecção automática para módulos de fibra SC/FC/ST/LC com capacidade hot-swappable
✔ Transmissão de Fibra Dupla - Suporta ambos conexões de fibra monomodo (até 120km) e multimodo (até 2km)
✔ Conversão de Mídia Flexível - Permite conversão de cobre para fibra para alcance de rede estendido

2. Desempenho de Rede Avançado
✔ Suporte a Quadros Jumbo de 16K - Otimiza a taxa de transferência para transmissão industrial de vídeo e dados
✔ Pilhas Duplas IPv6/IPv4 - Garante compatibilidade de rede preparada para o futuro
✔ Tabela de Endereços MAC de 8K - Suporta implantações de dispositivos em larga escala

3. Proteção de Nível Industrial
✔ Proteção contra Surtos de 4KV - Defesa abrangente em interfaces de energia e dados
✔ Proteção de Polaridade Reversa - Evita danos de conexões de energia DC incorretas (12-48V)
✔ Proteção contra Sobrecarga - Desligamento automático para segurança do equipamento

4. Eficiência Energética e Gerenciamento
✔ IEEE 802.3az EEE - Reduz o consumo de energia em até 70% durante baixo tráfego
✔ Indicadores LED Abrangentes - Monitoramento em tempo real de status da porta e integridade do sistema
✔ Cliente/Servidor DHCP - Flexível gerenciamento de IP por RFC 1541/1542

5. Design Mecânico Robusto
✔ Gabinete de Metal sem Ventoinha - Classificado como IP40 para proteção contra poeira e operação silenciosa
✔ Montagem em Trilho DIN/Parede - Instalação flexível em gabinetes de controle industrial
✔ Faixa de Temperatura Estendida - Operação confiável de -40°C a +80°C

6. Recursos de Gerenciamento Layer 2
✔ Suporte a VLAN - Permite segmentação e segurança da rede
✔ Priorização QoS - Garante alocação de largura de banda para tráfego crítico
✔ RSTP/MSTP - Fornece redundância de rede e convergência rápida

Cenários de Aplicação

1. Automação Industrial e Manufatura Inteligente
• Serve como backbone de rede de missão crítica em fábricas inteligentes da Indústria 4.0, conectando vários PLCs, HMIs e estações de trabalho robóticas através de conectividade de cobre de alta densidade de 16 portas
• Fornece comunicação Ethernet determinística para sistemas SCADA com quadros jumbo de 16K garantindo transmissão de dados de baixa latência em linhas de produção automatizadas
• Apresenta proteção contra surtos de 4KV para operação confiável em ambientes industriais com ruído elétrico

2. Sistemas de Vigilância e Segurança em Larga Escala
• Suporta redes de câmeras IP de alta definição com conectividade de cobre de 16 portas e 8 uplinks de fibra para estações de monitoramento central
• Permite transmissão de vídeo de longa distância via módulos de fibra SFP (até 120km monomodo)
• Implementa segmentação VLAN para redes de segurança com várias câmeras em sistemas de vigilância de metrô

3. Infraestrutura de Transporte Inteligente (ITS)
• Alimenta unidades de comunicação rodoviária e dispositivos de monitoramento de tráfego com operação de -40°C a +80°C
• Fornece redundância de rede através de protocolo RSTP para sistemas de controle de sinais de trânsito
• Oferece backbone de fibra de alta largura de banda através de 8 portas SFP para monitoramento de túneis/pontes

4. Redes de Borda de Data Center e Empresas
• Suporta conectividade de servidor de alta densidade em implantações de borda de data center
• Permite agregação de rede flexível através de 8 opções de uplink de fibra
• Apresenta design de montagem em rack para gabinetes de rede padrão de 19 polegadas

5. Aplicações do Setor de Utilidades e Energia
• Está em conformidade com os padrões IEC 61850-3 para sistemas de automação de subestações
• Fornece entradas de energia duplas para operação 24 horas por dia, 7 dias por semana em estações de distribuição de energia
• Resiste a ambientes de alta EMI em operações de campos de petróleo/gás

Índices Técnicos

Diagrama de Exibição de Aplicação
