Mini 12G-SDI para conversor de fibra
, Conversor SDI para Fibra Óptica com Tally
, Conversor 12G-SDI com RS485

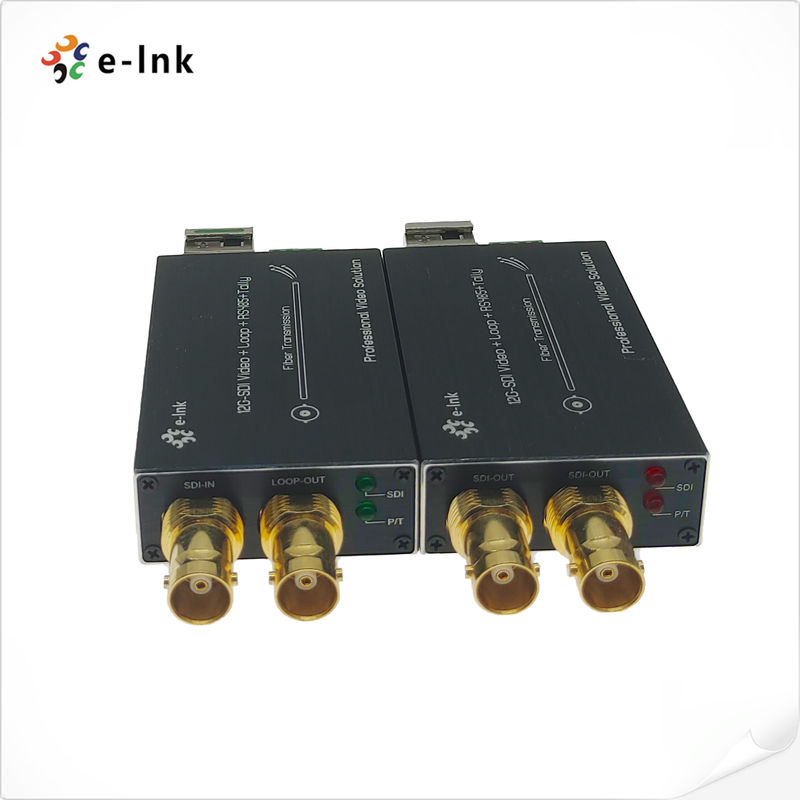

Mini 12G-SDI para conversor de fibra com Tally e RS485
Mini 12G-SDI para conversor de fibra com TallyeRS485
Vantagens
- Não.Cada canal SDI inclui 8 canais de áudio incorporados
- Não.Equalização automática do cabo para garantir a integridade do sinal
- Não.Suporta ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) e ST-259 ((SD)
- Não.Bloques de Reclocker Integrados para SMPTE Taxas de 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps ou Divide por 1,001 Subratos e 270 Mbps
- Não.Directamente compatível com sistemas de câmaras 12G/6G/3G-SDI
- Não.Capacidade de transmissão de longa distância de pelo menos 10 km (6,2 milhas), até 80 km
- Não.Suporta Tally e RS485 para trás
- Não.Suporta troca a quente e ligação a quente
- Não.Transmissão de nível de transmissão digital total sem compressão;
- Não.Intervalo dinâmico superóptico e livre de regulação;
- Não.técnica WDM/CWDM/DWDM de fibra óptica;
Suporta 4K*2K ((3840*2160@60Hz), 1080P,1080I,720P.
Resumo
Série LNK-M12G-1V1T1DO conversor de fibras de 12G-SDI de mini-tipo suporta 1Ch 12G Video (áudio incorporado), 1Ch sinal Tally e 1Ch Backward RS485, transmitidos através de cabo de fibra óptica,e monitorar o sinal localmente através de uma saída de loop 12GO e-link 12G Video over Fiber Converters inclui um transmissor e um receptor para HDTV 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P.
Índices técnicos
|
Formatação
|
Suporta ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) e ST-259 ((SD)
|
|
Compatível
|
Compatível com DVB-ASI e AES10 (MADI)
|
|
Input
|
1 x 12G-SDI em BNC
|
|
Produção
|
1 x fibra óptica LC
|
|
1 x 12G-SDI loop-out no BNC
|
|
Resolução apoiada
|
HDTV 4K*2K, 1080P, 1080I, 720P
|
|
Intervalo de resolução
|
3840*2160@60Hz
|
|
Input especificação do cabo
|
≤ 70m@12G SDI Belden 1694A
|
|
Especificação do cabo de saída
|
≤ 70m@12G SDI Belden 1694A
|
|
Tipo de dados
|
Contagem retrospectiva
|
|
Tipo de dados
|
RS485 para trás
|
|
Largura de banda de transmissão óptica
|
270MHz12GHz
|
|
Potência
|
5-15 VDC
|
|
Consumo de energia
|
2 W (máximo)
|
|
Dimensões (LxWxH)
|
80 x 40 x 20 (mm)
|
|
ArmazenamentoTemperatura
|
-40°C ∼80°C
|
|
Temperatura de funcionamento
|
-40°C ∼85°C
|
Informações de encomenda
|
Modelo
|
Descrição
|
|
LNK-M12G-1V1T1D-20
|
Mini-tipo12G- SDI para Fiber Converter com a Tally, Reverso RS485e sair do ciclo, SMF, LC Fiber Connector20KM, incluindo transmissor e receptor, utilizados em pares
|
Aplicação
