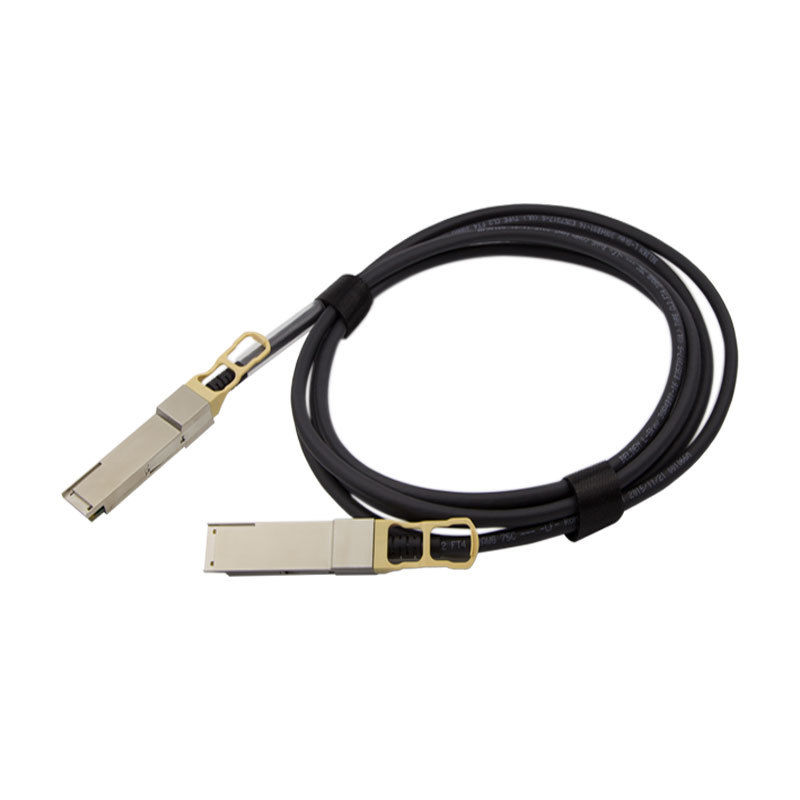

Tipo de ensaio

Ponto de ensaio

Alvo

Referência

Impedância diferencial

100+/-10 ohm (tempo de elevação de 50 ps (20%-80%)

IEEE Std.802.3ba

Características elétricas

Modo diferencial RL

Frequência ((GHz)

0.1-1.0

1.0-4.1

SDD11 e SDD22 (máximo)

- 10

-12-2*sqrt ((f))

Por tabela 10 de 1B

Cabo MOL.v 0.68

Diferencial IL

Frequência

100 MHz

200 MHz

625 MHz

1250 MHz

1875 MHz

2500 MHz

SDD21 ((min)

- 8

- 8

- Oito.5

- Doze.1

- Quatorze.7

- 17

Referência à tabela 43 das especificações de arquitetura de banda Infini, V2

Próximo

≥ 26 dB @ 10 MHz a 5,0 GHz

/

Inclinação intra-par

≤ 100 ps ((Método TDT) Tempo de elevação de 35 ps

(20% - 80%)

Inclinação intra-par

≤ 400 ps ((Método TDT) Tempo de elevação de 35 ps

(20% ~ 80%)

Características ambientais

Temperatura de funcionamento

-40 a 85°C

Intervalo de temperatura de funcionamento do cabo

Choque térmico

Não há indícios de danos físicos.

Teste EIA-364-32

Temperatura e umidade cíclicas

Não há indícios de danos físicos.

EIA-364-31 Método III,Condição de ensaio A

Spray de sal

48 horas de pulverização de sal após a casca Área corrosiva inferior a 5%

EIA-364-26

Duração de vida

Desempenho satisfaz o requisito da especificação

EIA-364-17, método A, condição de ensaio 3 a 105°±2°C

Características mecânicas

Vibrações mecânicas

Desempenho satisfaz o requisito da especificação

EIA-364-28E.11 TC-VII, Condição de ensaio D 15 minutos no eixo X, Y, Z.

Cable Flex

Desempenho satisfaz o requisito da especificação

EIA-444-1B

Choque mecânico

Desempenho satisfaz o requisito da especificação

EIA-364-27B, TG-G. 3 vezes em 6 direcções, 100 g, 6 ms

Inserção do cabo

40 N Max.

Por QSFP MSA Rev. 1.0

Extracção do conector do cabo

30 N Max.

Por QSFP MSA Rev. 1.0.

Força de retenção do fecho

50 N Min. Nenhuma evidência de danos físicos.

EIA-364-13

Durabilidade

Não há indícios de danos físicos.

EIA-364-09; realizar ciclos de ligação e desconexão
