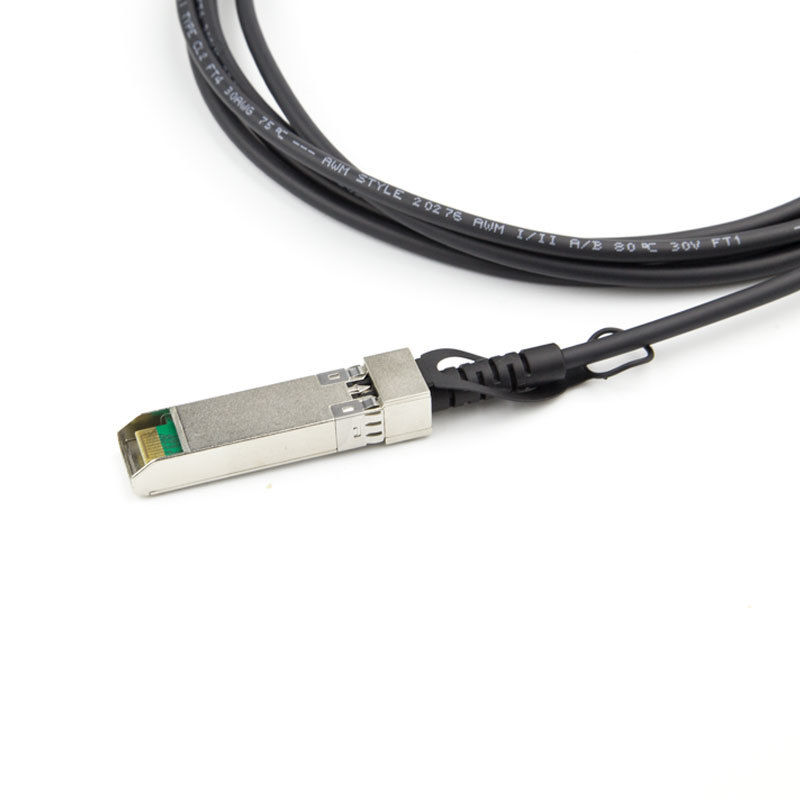

Tipo de Teste

Item de Teste

Alvo

Referência

Características Elétricas

RL de Modo Diferencial (SDDII)

0,01

4. 1

Onde f está em GHz

Unidades de medição: dB

SFF 8431

Perda de retorno de modo comum (SCCII)

0,01

2.5

Onde f está em GHz

Unidades de medição: dB

SFF 8431

PRÓXIMO

<-26dB de 1MHz a 11GHz

/

Impedância do conjunto do cabo

100+/ -100hm

Tempo de subida de 30 ps (20 %- 80 %)

(20%~80 %)

Desvio de Perda de Inserção

-1dB≤ILD≤1dB

300KHz≤f≤6GHz

/

Características Ambientais

Temperatura de Operação

-40~85°C

Faixa de temperatura de operação do cabo

Choque Térmico

O desempenho elétrico atende aos requisitos da especificação

EIA-364-32D. Método A. TC-1. -55 10 85C,100 ciclos, 15 min, permanências

Temperatura Cíclica e Umidade

O desempenho elétrico atende aos requisitos da especificação

EIA-364-31 Método III, Condição de Teste A

Névoa salina

48 horas de pulverização de sal após a área corrosiva da concha inferior a 5%

EIA-364-26

Vida útil da temperatura

O desempenho atende aos requisitos da especificação

EIA-364-17B w/ RH, Calor úmido 85C a 85% RH por 500 horas

Características Mecânicas

Vibração Mecânica

O desempenho atende aos requisitos da especificação

EIA-364-28E.11 TC-VII, Cond. de Teste D 15 minutos no eixo X, Y, Z.

Retenção do Plugue do Cabo na Gaiola

90N Min.

Nenhum dano funcional ao plugue do cabo abaixo de 90N. Por SFF-8432 Rev 5.0

Retenção do Cabo no Plugue

90N Min.

EIA-455-6B

Choque Mecânico

O desempenho atende aos requisitos da especificação

Fixação e Choque por EIA-364-27B, TC-G, 3 vezes em 6 direções, 100g, 6ms

Inserção do plugue do cabo

18N (Máx.)

SFF-8432 Rev 5.0

Extração do plugue do cabo

12,5N (Máx.)

SFF-8432 Rev 5.0

Durabilidade

50 vezes. Sem evidência de danos físicos

EIA-364-09; executar ciclos de plugue e desplugue Taxa de acoplamento do plugue e receptáculo: 250 vezes/hora
