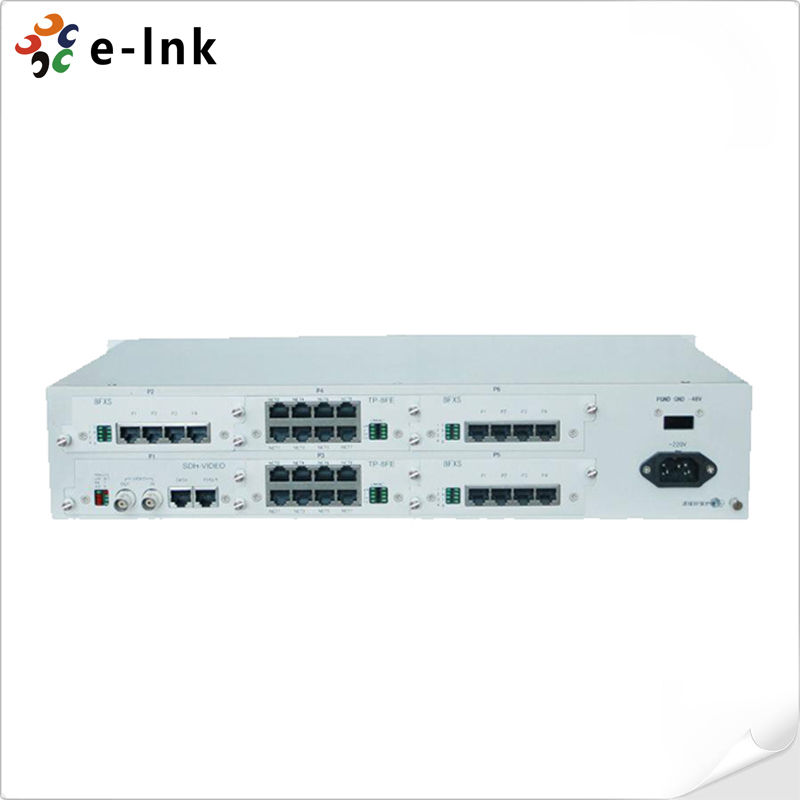

Plataforma de Acesso Multiserviços SDH 24E1

Detalhes do produto

Place of Origin: China

Marca: E-link

Certificação: ISO9001, CE, FCC, RoHS

Model Number: LNK-MSAP155-24 SDH/MSAP Multiplexer

Documento: E-link SDH Mux Datasheet V1....0.pdf

Termos de pagamento e envio

Minimum Order Quantity: 1pcs

Preço: Negociável

Packaging Details: Industrial PoE Switch Standard Carton Packaging

Delivery Time: 7-10 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal

Supply Ability: 100000PCS/Month

Obtenha o melhor preço
Contacte agora
Especificações
Destacar:

Plataforma de acesso SDH 24E1

,

Plataforma de fibra óptica multi-serviços

,

Plataforma de acesso SDH com garantia

Umidade relativa::
5% a 90% não condensador
Temperatura operacional:
-5°C a 60°C
Dimensão (WxHxD):
440 × 44 × 138mm
Fonte de alimentação opcional 1+1:
AC+CC ou DC+DC
Fonte de energia:
-48V DC, +24VDC ou 220V (110V) AC
Modo de dados Ethernet rápido:
Compartilhe ou vlan/separado
Umidade relativa::
5% a 90% não condensador
Temperatura operacional:
-5°C a 60°C
Dimensão (WxHxD):
440 × 44 × 138mm
Fonte de alimentação opcional 1+1:
AC+CC ou DC+DC
Fonte de energia:
-48V DC, +24VDC ou 220V (110V) AC
Modo de dados Ethernet rápido:
Compartilhe ou vlan/separado
Descrição
Plataforma de Acesso Multiserviços SDH 24E1

Plataforma de Acesso Multiserviços SDH 24E1

Vantagens do Produto

· Duas interfaces ópticas STM-1 com redundância 1+1. (Se uma falhar, a outra fará o backup).

· Dois canais V.35/V.11 [N × 64K (N = 0 ~ 31)].

· Integração de SDH, PCM, PDH e Ethernet.

· Fornece até 4 redes Ethernet com isolamento físico, para atingir uma largura de banda de N × 2.048Mbps.

· Fornece 6 slots, pode inserir cartão 8E1, cartão 8 FXO/FXS, cartão 8 RS232/RS485/RS422., cartão Ethernet, E&M, Magnet, Hotline etc.

· Configuração modular e atualizável.

· Suporta rede ponto a ponto, em cadeia e em anel.

Visão Geral

LNK-MSAP155-24 SDH/MSAP Multiplexer é um equipamento de transmissão de fibra óptica recém-desenvolvido pela E-link com base na tecnologia SDH. LNK-MSAP155-24 O SDH MUX consegue satisfazer não apenas as necessidades dos usuários e outros serviços de transmissão/acesso de fibra óptica, mas também as necessidades dos usuários por mais confiabilidade.LNK-MSAP155-24 O multiplexador óptico SDH pode ser conectado diretamente ao multiplexador PDH remoto, modem óptico e multiplexador multi-serviços e assim por diante,  LNK-MSAP155-24 se adapta a uma variedade de ambientes



Índices Técnicos

Parâmetro

Especificação

Interface óptica

Taxa

155Mbps±4.6ppm

Fibra adaptativa

Monofibras/Multifibras

Consumo

-15 ~ -8dBm

Comprimento de onda

1310nm/1550nm

Conector físico

FC/SC

Sensibilidade

Melhor que -32dBm

Interface E1

Taxa

2048Kbps

Código

HDB3

Conformidade com

Padrão ITU-T G.703

Impedância

75Ω/120Ω

Estrutura da trama

PCM30/31

Sinalização

Sinalização de entrada

Canais

Até 24

Interface Ethernet

Taxa

N × 2.048MbpsN≤50

Duplex

Negociação automática total/meia

Conector físico

RJ-45

Conformidade com

IEEE802.3

Interface FXO/FXS

Impedância

200Ω + 560Ω//0.1μF

Faixa de frequência de áudio

300Hz ~ 3400Hz

Taxa de compressão

Classe A em ITU G.711

Corrente de loop

25mA

Interface EM2/4

Faixa de frequência de áudio

300Hz ~ 3400Hz

Taxa de compressão

Classe A em ITU G.711

Perda de eco

>18dB

Impedância

600Ω balanceado

Interface V.24

Taxa

assíncrona<=9600bps

e assíncrona 64kbps

Conformidade com

CCITT V.28

Interface V.35

Taxa

N × 64KbpsN=0 ~ 31

Conformidade com

ISO2593

Conector físico

RJ-45

Conformidade com

ITU-T V.35

Energia

Fonte de alimentação

220VAC/- 48VDC

Consumo de energia

≤50W

Ambiente de trabalho

Temperatura de trabalho

-30°C ~ 50°C

Umidade de trabalho

5%~95 % (sem condensação)

Temperatura de armazenamento

-40°C ~ 80°C

Umidade de armazenamento

5%~95 % (sem condensação)


Informações para pedidos

Nome

Descrever

Imagem

3U-8ETH

Fornece serviço Ethernet de 4 canais.

Plataforma de Acesso Multiserviços SDH 24E1 0

3U-WG300

Fornece acesso de sinalização digital E1 de 2 canais do site local ou remoto, Fornece acesso de sinalização No.1, No.7, PRI, V5.2, usado em dispositivos da série MUX. Fornece acesso telefônico ou função PABX.

Plataforma de Acesso Multiserviços SDH 24E1 1

3U-8USER

Fornece 4 slots, pode inserir cartão de negócios PCM 64K.

Plataforma de Acesso Multiserviços SDH 24E1 2

3U-8E1

Fornece interface 8E1

Plataforma de Acesso Multiserviços SDH 24E1 3

3U-8MVOICE

Fornece 8 canais de negócios 64K, pode definir FXO/FXS, Magnet, 2100Hz magnet pelo sistema de gerenciamento de rede.

Plataforma de Acesso Multiserviços SDH 24E1 4

3U-10FXS

Fornece interface 10 FXS

Plataforma de Acesso Multiserviços SDH 24E1 5

3U-10FXO

Fornece interface 10 FXO

Plataforma de Acesso Multiserviços SDH 24E1 6

3U-4EM2/4VOX

Fornece 4 canais de áudio de 2/4 fios, margem de ganho: ∞∞, Ajustando: °dB

Plataforma de Acesso Multiserviços SDH 24E1 7

3U-8V.24

Fornece interface V.24 de 8 canais, pode definir negócios RS232/RS485/RS422, a interface V.24 pode ser interface adaptativa de taxa assíncrona: 019200bps, também pode ser interface síncrona do modo DCE: 300, 600, 1200, 2400, 4800, 9600, 64Kbps etc.

Plataforma de Acesso Multiserviços SDH 24E1 8
