Bare Fiber PLC Splitter

Detalhes do produto

Place of Origin: China

Marca: E-link

Documento: E-link Bare Fiber PLC Split....0.pdf

Termos de pagamento e envio

Minimum Order Quantity: 1 pcs

Preço: Negociável

Packaging Details: Carton Packaging

Delivery Time: 3-12 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal

Supply Ability: 1000 pcs/month

Obtenha o melhor preço

Contacte agora

Especificações

Descrição

Especificações

Destacar:

Operating Wavelength (nm):	1260～1650	Min Return Loss (dB):	55
Min Directivity (dB):	55	Operating Temperature (℃):	-5～75
Storage Temperature (℃):	-40～85	Max Temperature Stability (dB):	0.5

Operating Wavelength (nm):	1260～1650
Min Return Loss (dB):	55
Min Directivity (dB):	55
Operating Temperature (℃):	-5～75
Storage Temperature (℃):	-40～85
Max Temperature Stability (dB):	0.5

Descrição

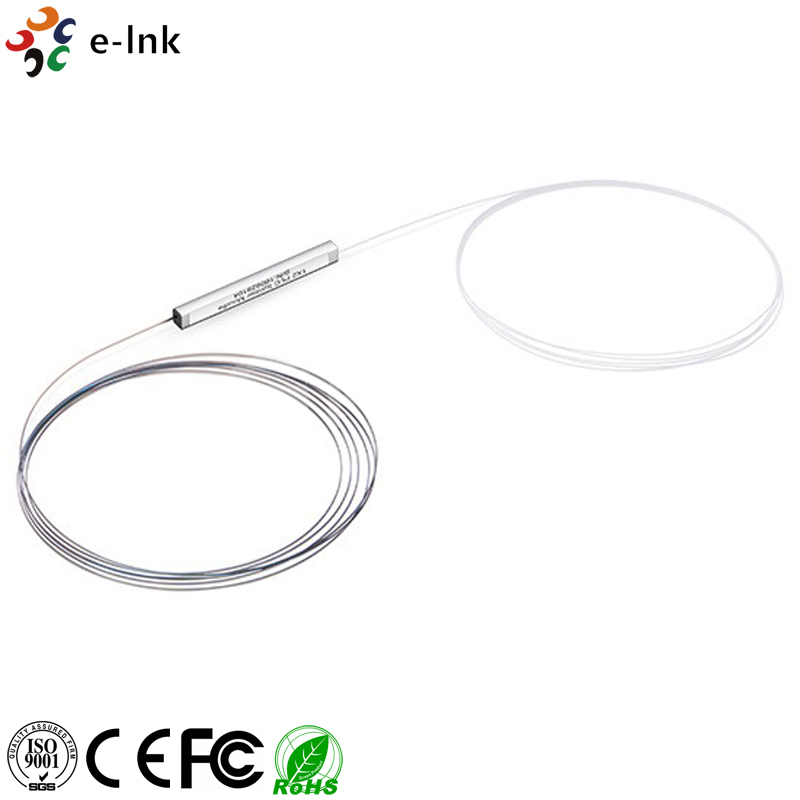

Bare Fiber PLC Splitter

Bare Fiber PLC Splitter

Advantages

ü Low Insertion Loss (IL)

ü High isolation

ü Low Polarization Dependent Loss (PDL)

ü Compact design

ü Wide operating wavelength range

ü Good channel-to-channel uniformity

ü High reliability and high stability

ü Telcordia GR-1209-CORE-2001 compliant

ü Telcordia GR-1221-CORE-1999 compliant

ü YD/T-1272Q compliant

ü Q/CT-2295 compliant

ü RoHS-6 compliant (lead free)

Overview

The E-link bare fiber PLC (Planar Lightwave Circuit) splitter is a type of optical power management device with bare fiber package fabricated using silica optical waveguide technology. It is widely used in PON/ODN networks to realize optical signal power splitting with 1xN or 2xN splitting ratio. E-link provides a series of customized bare fiber PLC splitters to meet different requirements on port configuration, input fiber type, input fiber length, output fiber type, output fiber length, input connector, and output connector.

Technical Indexes

Parameters	1×N Bare Fiber PLC Splitters
Operating Wavelength (nm)	1260～1650
Port Configuration	1×2	1×4	1×8	1×16	1×32	1×64
Max Insertion Loss (dB) (P/S Grade)	3.8/4.0	7.1/7.3	10.2/10.5	13.5/14.7	16.5/16.9	20.5/21.0
Max Loss Uniformity (dB)	0.6	0.7	0.8	1.2	1.5	2.0
Max PDL (dB)	0.2			0.25		0.35
Min Return Loss (dB)	55
Min Directivity (dB)	55
Max Wavelength Dependent Loss (dB)	0.5			0.8		1.0
Max Temperature Stability (dB)	0.5
Operating Temperature (℃)	-5～75
Storage Temperature (℃)	-40～85
Device Dimension L×W×H (mm)	40×4×4			50x4x4	50x7x4	60x12x4

Parameters	2×N Bare Fiber PLC Splitters
Operating Wavelength (nm)	1260～1650
Port Configuration	2×2	2×4	2×8		2×16		2×32
Max Insertion Loss (dB)	4.2	7.6	11.0		14.4		17.5
Max Loss Uniformity (dB)	0.9	1.0	1.2		1.5		1.8
Max PDL (dB)	0.3						0.35
Min Return Loss (dB)	55
Min Directivity (dB)	55
Max Wavelength Dependent Loss (dB)	0.5				0.8
Max Temperature Stability (dB)	0.5
Operating Temperature (℃)	-5～75
Storage Temperature (℃)	-40～85
Device Dimension L×W×H (mm)	40×4×4			50x4x4		50x7x4		60x7x4

Ordering Information

LNK-	xxx-	x	xx-	x	xx-	x	x
Bare Fiber PLC Splitter	Port Configuration	Input Fiber Type	Input Fiber Length	Output Fiber Type	Output Fiber Length	Input Connector	Output Connector
	102=1×2	B=250um bare fiber	10=1.0m	B=250um bare fiber	10=1.0m	0=None	0=None
	104=1×4	L=0.9mm loose tube	15=1.5m	R=ribbon fiber	15=1.5m	1=FC/UPC	1=FC/UPC
	...	T=0.9mm tight buffer	20=2.0m	F=Fanout box with 900um loose tube	20=2.0m	2=FC/APC	2=FC/APC
	164=1×64		25=2.5m		25=2.5m	3=SC/UPC	3=SC/UPC
	202=2×2		...		...	4=SC/APC	4=SC/APC
	...					5=LC/UPC	5=LC/UPC
	232=2×32					6=LC/APC	6=LC/APC

Application

ü FTTH systems

ü PON networks

ü CATV links

ü Communication Equipment
