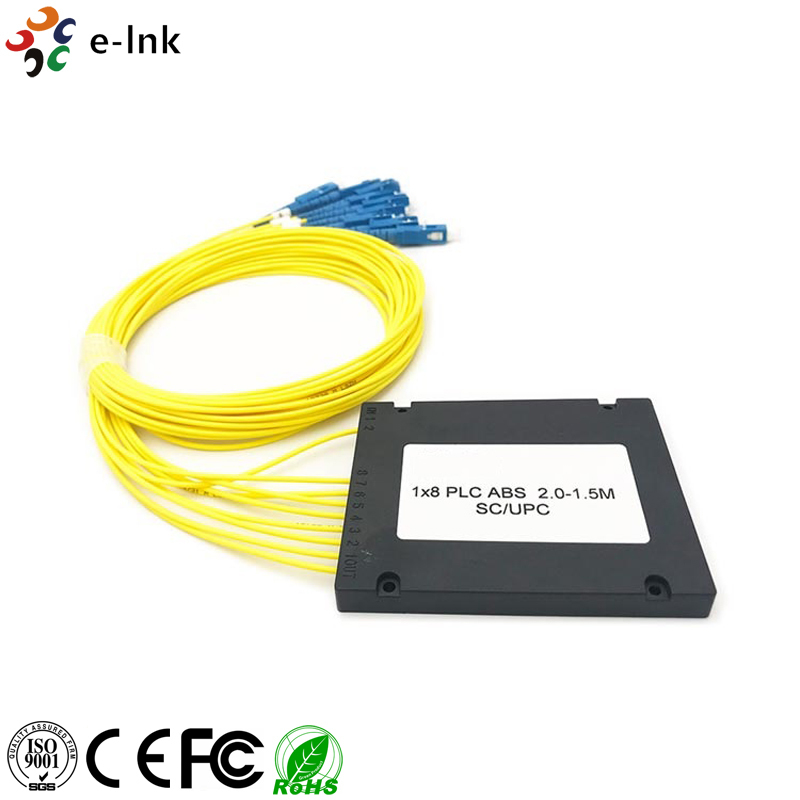

ABS Box PLC Splitter

Parâmetros

1 × N ABS Box PLC Splitters

Comprimento de onda de funcionamento (nm)

1260 ¢ 1650

Configuração de porta

1 × 2

1 × 4

1 × 8

1 × 16

1×32

1 × 64

Perda máxima de inserção (dB) (grau P/S)

4.1/4.3

7.4/7.6

10.5/10.8

13.8/14.0

16.8/17.2

20.8/21.3

Uniformidade de perda máxima (dB)

0.6

0.7

0.8

1.2

1.5

2.0

PDL máxima (dB)

0.2

0.25

0.35

Min Perda de Retorno (dB)

55

Min Directividade (dB)

55

Perda máxima dependente do comprimento de onda (dB)

0.5

0.8

1.0

Estabilidade máxima à temperatura (dB)

0.5

Temperatura de funcionamento (°C)

- 5 ¢ 75

Temperatura de armazenamento (°C)

- 40 ¢ 85

Dimensão do dispositivo L × W × H (mm)

100 × 80 × 10

120x80x18

140x115x18

Parâmetros

2×N ABS Box PLC Splitters

Comprimento de onda de funcionamento (nm)

1260 ¢ 1650

Configuração de porta

2×2

2×4

2×8

2×16

2×32

2×64

Perda máxima de inserção (dB)

4.5

7.9

11.3

14.7

17.8

21.3

Uniformidade de perda máxima (dB)

0.9

1.0

1.2

1.5

1.8

2.2

PDL máxima (dB)

0.3

0.35

0.4

Min Perda de Retorno (dB)

55

Min Directividade (dB)

55

Perda máxima dependente do comprimento de onda (dB)

0.5

0.8

1.0

Estabilidade máxima à temperatura (dB)

0.5

Temperatura de funcionamento (°C)

- 5 ¢ 75

Temperatura de armazenamento (°C)

- 40 ¢ 85

Dimensão do dispositivo L × W × H (mm)

100 × 80 × 10

120x80x18

140x115x18

LNK-xxx-Px-

XX-

XX-

x

x

ABS Box PLC Splitter

Tipo de fibra

Comprimento da fibra

Conector de entrada

Conector de saída

PS: 100×80×10

09=0,9 mm tubo solto

10=1,0m

0=Nenhum

0=Nenhum

PM: 120×80×18

20=2,0 mm tubo solto

15 = 1,5 m

1=FC/UPC

1=FC/UPC

PL: 145×115×18

30 = 3,0 mm tubo solto

20 = 2,0 m

2=FC/APC

2=FC/APC

xxx:

25 = 2,5 m

3=SC/UPC

3=SC/UPC

102 = 1×2

- Não.

4=SC/APC

4=SC/APC

- Não.

5=LC/UPC

5=LC/UPC

264 = 2×64

6=LC/APC

6=LC/APC
