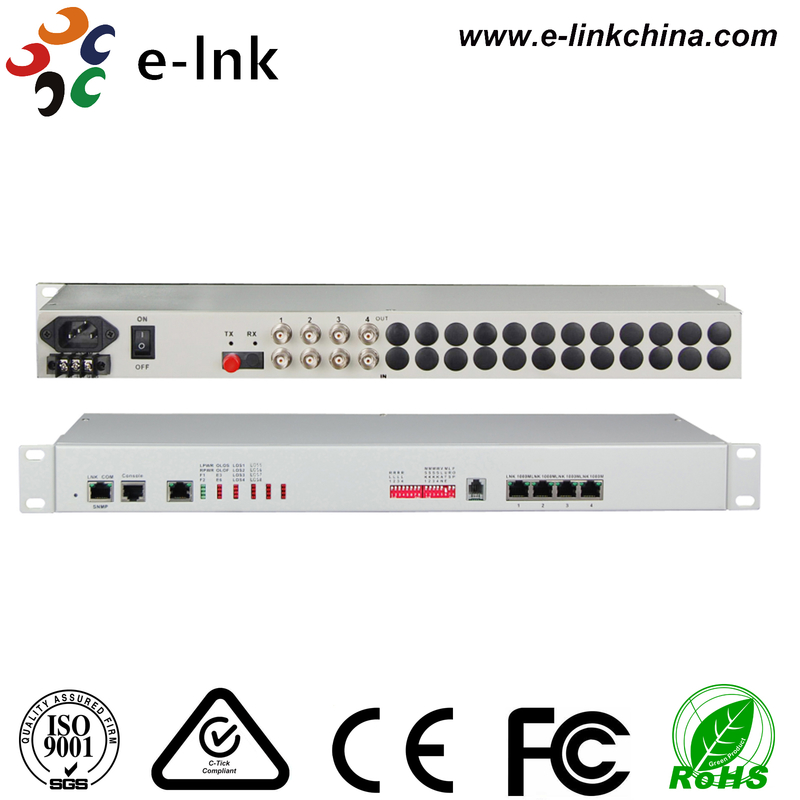

Multiplexador Óptico de Fibra 4E1+4GE+Telefone+SNMP
Multiplexador Óptico de Fibra 4E1+4GE+Telefone+SNMP
Vantagens
Ø Baseado em IC com direitos autorais próprios
Ø A largura de banda da fibra é de até 1,5G, a largura de banda Ethernet é de 1000M em velocidade de fio
Ø A taxa da interface Ethernet é 10/100/1000M, half/full duplex Auto-Nego
Ø 4*A interface Ethernet é uma interface de switch, suporta VLAN, pode ser configurada para isolamento lógico de 4 canais
Ø Fornece interface de gerenciamento de console (RS232)
Ø Fornece duas interfaces de fibra com proteção 1+1(APS)função
Ø A interface E1 está em conformidade com G.703, adota recuperação de clock digital e tecnologia de bloqueio de fase suave
Ø Usa telefone padrão de 2 fios (sem fones de ouvido) configurado como linha direta de ordem de engenharia (opcional)
Ø Quando o sinal óptico é perdido, ele pode detectar se o dispositivo remoto está desligado ou se a fibra está desconectada, e indica o alarme por LED
Ø O dispositivo local pode visualizar a condição de trabalho do dispositivo remoto
Ø Fornece 2 interfaces de expansão, você pode estender dados assíncronos de 1~2 canais, como RS232/RS485/RS422/código Manchester;
Ø Fornece comando Loop Back da interface remota, suporta a função Loop Back E1 local, suporta alarme E1 LOS e AIS, facilita a manutenção da linha
Ø A distância de transmissão é de até 2-100Km sem interrupção
Ø Suporta gerenciador SNMP (agente SNMP interno)
Ø AC 220V, DC-48V, DC24V podem ser opcionais
Ø Função de detecção de polaridade da fonte de alimentação DC-48V/DC24V, Sem Polaridade
Visão geral
Este dispositivo é o dispositivo de transmissão óptica ponto a ponto desenvolvido com base em VLSI. O dispositivo fornece 1-4*interface E1, 1-4*interface Ethernet 10/100/1000M (Velocidade de fio 1000M) e 2 interfaces de expansão. 4* A interface Ethernet é uma interface de switch, pode suportar VLAN. 1 interface de expansão pode ser usada como canal de transmissão de dados assíncronos RS232/RS485/RS422, sinal de contato seco, 1 canal de telefone comercial digital pode ser opcional. É muito flexível. Possui função de alarme. O trabalho é confiável, estável e de baixo consumo de energia, alta integração, tamanho pequeno.
Índices Técnicos
|
Parâmetro
|
Especificações
|
|
Fibra
|
Fibra Multimodo
50/125um, 62.5/125um,
Distância máxima de transmissão: 5Km @ fibra multimodo 62.5 / 125um, atenuação (3dbm/km)
Comprimento de onda: 820nm
Potência de transmissão: -12dBm (Min) ~-9dBm(Max)
Sensibilidade do receptor: -28dBm (Min)
Orçamento de link: 16dBm
Fibra Monomodo
8/125um, 9/125um
Distância máxima de transmissão:40Km
Distância de transmissão: 40Km @ fibra monomodo 9 / 125um, atenuação (0.35dbm/km)
Comprimento de onda: 1310nm
Potência de transmissão: -9dBm (Min) ~-8dBm (Max)
Sensibilidade do receptor: -27dBm (Min)
Orçamento de link: 18dBm
|
|
Interface E1
|
Padrão da interface: em conformidade com o protocolo G.703;
Taxa da interface: 2048Kbps±50ppm;
Código da interface: HDB3;
Impedância E1: 75Ω (desbalanceado), 120Ω (balanceado);
Tolerância ao jitter: De acordo com o protocolo G.742 e G.823
Atenuação permitida: 0~6dBm
|
|
Interface Ethernet (10/100M/1000M UTP)
|
Taxa da interface: 10/100/1000MMbps, half/full duplex auto-negociação
Padrão da interface: Compatível com IEEE 802.3, IEEE802.1Q(VLAN)
Capacidade de endereço MAC: 4096
Conector: RJ45, suporta Auto-MDIX
|
|
Energia
|
Fonte de alimentação: AC220V；DC –48V；DC +24V
Consumo de energia: ≤10W
|
|
Ambiente de trabalho
|
Temperatura de trabalho: -10°C ~ 60°C
Umidade de trabalho: 5%~95 % (sem condensação)
Temperatura de armazenamento: -40°C ~ 80°C
Umidade de armazenamento: 5%~95 % (sem condensação)
|
