Conversor de fibra óptica 4E1
, Módulo de interface de rede 1FE
, Acessório NMS de console EOW

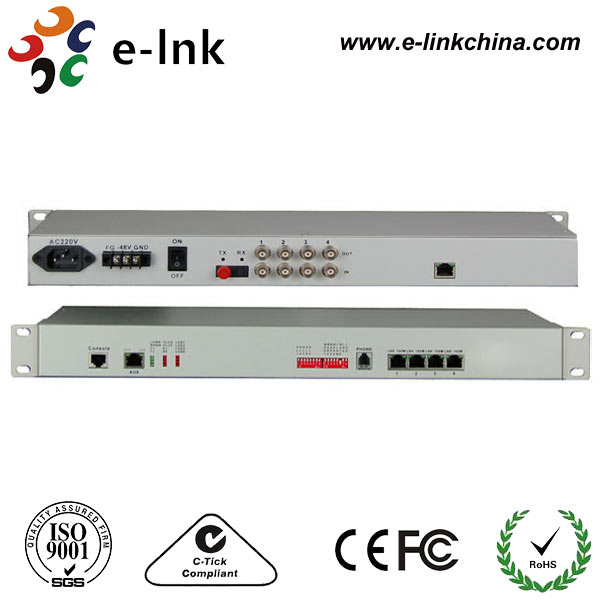

4E1 + 1FE + EOW + NMS do console
4E1 + 1FE + EOW + Console NMS
Vantagens
· Fornecendo 4 interfaces digitais E1, opções de impedância de 75 Ω~120Ω; Detector óptico dinâmico amplo modular
· Telefone comercial digital PCM de 1 canal (opcional)
· A taxa da interface Ethernet é 10/100M, half/full duplex Auto-Nego
· Fornecer interface de gerenciamento de console (RS232)
· O dispositivo fornece interface de fibra óptica mestre e interface de fibra óptica de backup, a função de backup de porta óptica dupla garante que o trabalho nunca seja interrompido (opcional)
· A interface E1 está em conformidade com G.703, adota recuperação de clock digital e tecnologia de bloqueio de fase suave
· Quando o sinal óptico é perdido, ele pode detectar se o dispositivo remoto está desligado ou se a fibra está desconectada e indica o alarme por LED
· O dispositivo local pode visualizar a condição de trabalho do dispositivo remoto
· Fornecer comando Loop Back da interface remota, facilitar a manutenção da linha
· A distância de transmissão é de até 2-120Km sem interrupção
· Suporte ao gerenciador SNMP (agente SNMP interno)
· AC 220V, DC-48V, DC24V podem ser opcionais
· Função de detecção de polaridade da fonte de alimentação DC-48V/DC24V, livre de polaridade
Visão geral
Este dispositivo fornece 4Interface E1 de canal, 1 canal Ethernet rápido 10/100M e 1 canal de telefone de linha direta digital PCM (opcional). É muito flexível. Possui função de alarme. O trabalho é confiável, estável e de baixo consumo de energia, alta integração e tamanho pequeno.
Índices Técnicos
|
Parâmetro
|
Especificação
|
|
Fibra
|
|
Fibra multimodo
|
|
Tipo de fibra
|
50/125um, 62.5/125um
|
|
Distância máxima de transmissão
|
5Km @ 62.5 / 125um multifibra modo, atenuação (3dbm/km)Comprimento de onda: 820nm
|
|
Potência de transmissão
|
-12dBm (Min) ~-9dBm (Max)
|
|
Sensibilidade do receptor
|
-28dBm (Min)
|
|
Orçamento de link
|
16dBm
|
|
Fibra monomodo
|
|
Tipo de fibra
|
8/125um, 9/125um
|
|
Distância máxima de transmissão
|
120Km
|
|
Distância de transmissão
|
120Km @ 9 / 125um fibra monomodo, atenuação (0.35dbm/km)
|
|
Comprimento de onda
|
1310nm
|
|
Potência de transmissão
|
-9dBm (Min) ~-8dBm (Max)
|
|
Sensibilidade do receptor
|
-27dBm (Min)
|
|
Orçamento de link
|
18dBm
|
|
Interface E1
|
|
Padrão da interface
|
em conformidade com o protocolo G.703
|
|
Taxa da interface
|
n*64Kbps±50ppm
|
|
Código da interface
|
HDB3
|
|
Impedância E1:
|
75Ω (desequilíbrio), 120Ω (equilíbrio)
|
|
Tolerância ao jitter
|
De acordo com o protocolo G.742 e G.823
|
|
Atenuação permitida
|
0~6dBm
|
|
Interface Ethernet
|
|
Taxa da interface
|
10/100 Mbps, half/full duplex auto-negociação
|
|
Padrão da interface
|
Compatível com IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Capacidade de endereço MAC
|
4096
|
|
Conector
|
RJ45, suporte Auto-MDIX
|
|
Energia
|
|
Fonte de energia
|
AC180V ~ 260V；DC –48V；DC +24V
|
|
Consumo de energia
|
≤10W
|
|
Dimensão
|
|
Tamanho do produto
|
216X140X31mm(WXDXH)
|
|
Embalagem simples
|
274X193X84mm(WXDXH)
|
|
Peso da peça
|
1.25KG
|
|
Ambiente de trabalho
|
|
Temperatura de trabalho
|
-10°C ~ 50°C
|
|
Umidade de trabalho
|
5%~95 % (sem condensação)
|
|
Temperatura de armazenamento
|
-40°C ~ 80°C
|
|
Umidade de armazenamento
|
5%~95 % (sem condensação)
|
