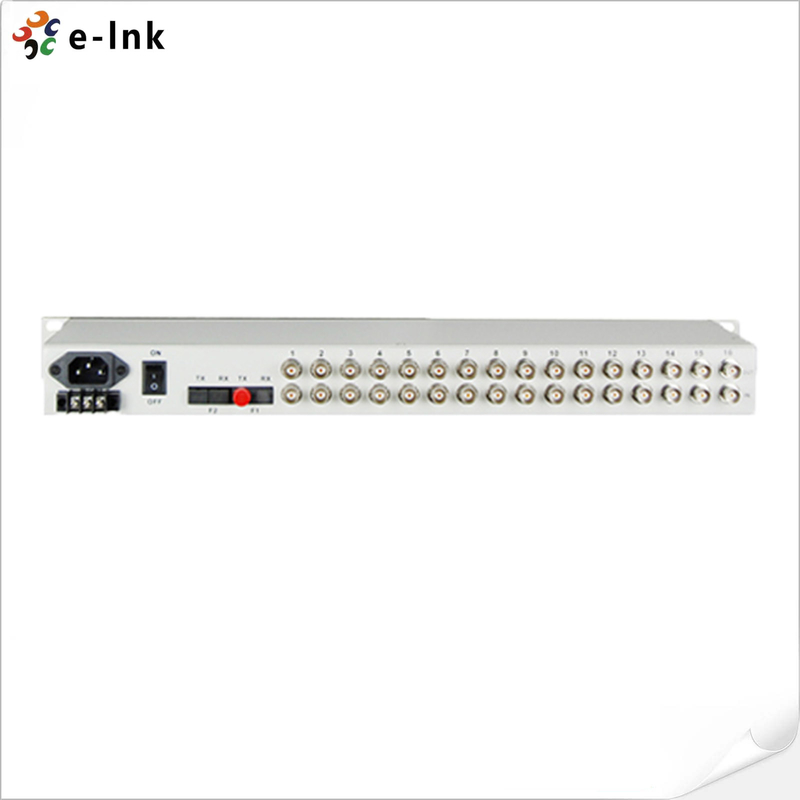

16E1 + 4FE PDH Multiplexador
Vantagens
·Fornece transmissão transparente 16E1;
·Com um ecrã LCD 16x2 e um agente SNMP.
·Fornecer interface de gerenciamento do console (RS232)
·Fornecer duas interfaces de fibra 1 + 1 função de proteção e função ALS ((Automatic Laser Shutdown / Reduction)
·Fornecer um canal Ethernet de 4*100M de velocidade de fio, apoiar a negociação mútua, a largura de banda Ethernet é definida em função de múltiplos de 32K;
·Fornecer um canal de linha direta para opção;
·Fornecer duas interfaces de fibra, uma como mestre, a outra como escravo, assegurando a transmissão ininterrupta do serviço.
·A velocidade da porta óptica é de 155 Mbps, o alcance de transmissão pode atingir 25KM, 40KM, 60KM, 80KM ou 100KM;
·O código de interface E1 é HDB3, E1 e as características de vibração estão em conformidade com o ITU-T G.703G.823 e G.742;
·A porta Ethernet suporta duplex completo/meio duplex, 10M/100M auto-ajustável;
·A porta Ethernet suporta a função VLAN e dispõe de 4 modos de divisão para seleção do utilizador;
·O suporte ao tamanho do pacote Ethernet 1916 byte e 4 portas Ethernet podem ser definidos separadamente;
·Dispõe de função de alarme completa e pode monitorizar remotamente o estado do dispositivo;
·Suporta dois modos de loop-back de fibra e quatro modos de loop-back de E1, e gerencia o dispositivo convenientemente;
·Alarme principal e alarme secundário configuráveis pelo utilizador, e alarme sonoro no alto-falante;
·A combinação AC110V,AC220V e DC-48V para redundantes
Resumo
Este dispositivo fornece 1-16Channel E1 interface, 1-4Channel 10M/100M Ethernet interface (Line Rate 100M) e 2 interface de expansão.1 interface de expansão pode ser utilizada como canal de transmissão de dados assíncronos RS232/RS485/RS422, sinal de voz, sinal de áudio E&M de 2/4 linhas, sinal de comutação, sinal Ethernet (Bandeira 2M). É muito flexível. Tem função de alarme. O trabalho é confiável, estável e com baixo consumo de energia,alta integração, e de tamanho pequeno.
Índices técnicos
|
Parâmetro
|
Especificações
|
|
Fibra multimodo
|
|
Tipo de fibra
|
50/125um, 62.5/125um
|
|
Distância máxima de transmissão
|
5Km @ 62.5 / 125um fibra de modo único, atenuação (3dbm/km) comprimento de onda: 820nm
|
|
Potência de transmissão
|
-12dBm (min) ~-9dBm (máximo)
|
|
Sensibilidade do receptor
|
-28 dBm (min)
|
|
Orçamento de ligação
|
16 dBm
|
|
Fibra de modo único
|
|
Tipo de fibra
|
8/125um, 9/125um
|
|
Distância máxima de transmissão
|
40 Km
|
|
Distância de transmissão
|
40 km @ 9 / 125um fibra de modo único, atenuação (0,35 dBm/km)
|
|
Comprimento da onda
|
1310 nm
|
|
Potência de transmissão
|
-9dBm (min) ~-8dBm (máximo)
|
|
Sensibilidade do receptor
|
-27 dBm (min)
|
|
Orçamento de ligação
|
18 dBm
|
|
Interface E1
|
|
Padrão de interface
|
cumprir o protocolo G.703
|
|
Taxa de interfaces
|
n* 64Kbps±50ppm
|
|
Código de interface
|
HDB3
|
|
E1 Impedância:
|
75Ω (desequilíbrio), 120Ω (equilíbrio)
|
|
Tolerância ao jitter
|
De acordo com os protocolos G.742 e G.823
|
|
Atenuação permitida
|
0~6 dBm
|
|
EthernetEu...Interface (10/100M)
|
|
Taxa de interfaces
|
10/100 Mbps, negociação automática duplex metade/todo
|
|
Padrão de interface
|
Compatível com o IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Capacidade de endereço MAC
|
4096
|
|
Conector
|
RJ45, suporte a Auto-MDIX
|
|
Potência
|
|
Fornecimento de energia
|
AC180V ~ 260V;DC- Não.48 V;CC + 24V
|
|
Consumo de energia
|
≤10W
|
|
Dimensão
|
|
Tamanho do produto
|
19 polegadas 485X138X44mm ((WXDXH))
|
|
Embalagem simples
|
522X198X82mm ((WXDXH))
|
|
Peso da peça
|
3 kg
|
|
Ambiente de trabalho
|
|
Temperatura de funcionamento
|
-10°C ~ 50°C
|
|
Umidade de trabalho
|
5% a 95% (sem condensação)
|
|
Temperatura de armazenamento
|
-40°C ~ 80°C
|
|
Umidade de armazenamento
|
5% a 95% (sem condensação)
|
