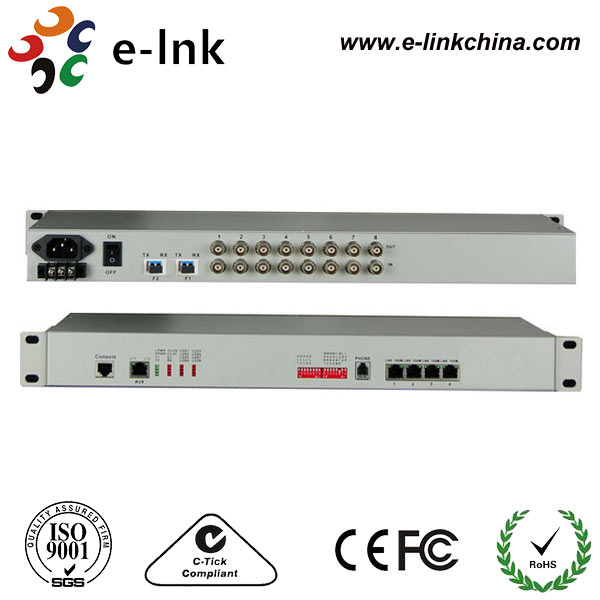

8E1 + 4FE 1+1 Fibra PDH Multiplexador
8E1 + 4FE 1+1 Fibra PDH Multiplexador
Vantagens
·Baseado em IC de autor
·A largura de banda é de até 1,5G, pode economizar fontes de linha
·Taxa de interface Ethernet é de 10M/100M, semi/full duplex auto-adaptável
·Interface Ethernet de 4 canais é interface switch, suporte VLAN, pode ser definido para isolamento lógico de 4 canais
·Interfaces E1 conformes com G.703, adota recuperação de relógio digital e tecnologia de bloqueio de fase suave
·1 canal PCM telefone digital de negócios (opcional)
·Fornecer interface de gerenciamento do console
·Quando o sinal óptico perder, ele pode detectar o dispositivo remoto está desligado ou a fibra está desconectada, e indica alarme por LED
·O dispositivo local pode ver a condição de funcionamento do dispositivo remoto
·Fornecer 2 interfaces de expansão, você pode estender 1 ~ 2 canais de dados assíncronos, tais como RS232/RS485/RS422/código de Manchester;
·1~2 canais de voz, 1~2 canais E1,1~4 canais de comutação, ou fornecer comando da interface remota Loop Back, facilitar a manutenção da linha
·A distância de transmissão é de 2 a 120 km sem interrupção.
·AC 220V, DC-48V, DC24V podem ser opcionais
·Função de detecção da polaridade da fonte de alimentação DC-48V/DC24V, sem polaridade
Resumo
Este dispositivo é o dispositivo de transmissão óptica ponto a ponto desenvolvido com base no VLSI.8Interface de canal E1, 1-4Channel 10M/100M Ethernet interface (Line Rate 100M) e 2 interfaces de expansão.1 interface de expansão pode ser utilizada como canal de transmissão de dados assíncronos RS232/RS485/RS422, sinal de voz, sinal de áudio E&M de 2/4 linhas, sinal de comutação, sinal Ethernet (Largura de banda 2M).1Telefone digital de negócios de canal pode ser opcional. É muito flexível. Tem função de alarme.O trabalho é confiável., estável e com baixo consumo de energia, alta integração, pequeno tamanho.
Índices técnicos
|
Parâmetro
|
Especificações
|
|
Fibras
|
|
Fibra multimodo
|
|
Tipo de fibra
|
50/125um, 62.5/125um
|
|
Distância máxima de transmissão
|
5Km @ 62.5 / 125um fibra de modo único, atenuação (3dbm/km) comprimento de onda: 820nm
|
|
Potência de transmissão
|
-12dBm (min) ~-9dBm (máximo)
|
|
Sensibilidade do receptor
|
-28 dBm (min)
|
|
Orçamento de ligação
|
16 dBm
|
|
Fibra de modo único
|
|
Tipo de fibra
|
8/125um, 9/125um
|
|
Distância máxima de transmissão
|
40 Km
|
|
Distância de transmissão
|
40 km @ 9 / 125um fibra de modo único, atenuação (0,35 dBm/km)
|
|
Comprimento da onda
|
1310 nm
|
|
Potência de transmissão
|
-9dBm (min) ~-8dBm (máximo)
|
|
Sensibilidade do receptor
|
-27 dBm (min)
|
|
Orçamento de ligação
|
18 dBm
|
|
Interface E1
|
|
Padrão de interface
|
cumprir o protocolo G.703
|
|
Taxa de interfaces
|
n* 64Kbps±50ppm
|
|
Código de interface
|
HDB3
|
|
E1 Impedância:
|
75Ω (desequilíbrio), 120Ω (equilíbrio)
|
|
Tolerância ao jitter
|
De acordo com os protocolos G.742 e G.823
|
|
Atenuação permitida
|
0~6 dBm
|
|
Rápido.Interface Ethernet (10/100)
|
|
Taxa de interface:
|
10/100 Mbps, negociação automática duplex metade/todo
|
|
Padrão de interface:
|
Compatível com o IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Capacidade de endereço MAC:
|
4096
|
|
Conector:
|
RJ45, suporte a Auto-MDIX
|
|
Potência
|
|
Fornecimento de energia
|
AC180V ~ 260V;DC- Não.48 V;CC + 24V
|
|
Consumo de energia
|
≤10W
|
|
Dimensão
|
|
Tamanho do produto
|
19- Não. 1U
|
|
Ambiente de trabalho
|
|
Temperatura de funcionamento
|
-10°C ~ 50°C
|
|
Umidade de trabalho
|
5% a 95% (sem condensação)
|
|
Temperatura de armazenamento
|
-40°C ~ 80°C
|
|
Umidade de armazenamento
|
5% a 95% (sem condensação)
|
