Mini Industrial Ethernet Media Converter
, Conversor industrial dos meios dos ethernet
, Mini Ethernet Media Converter
10BaseT de Mini Industrial ao conversor dos meios dos ethernet 10BASE-FL

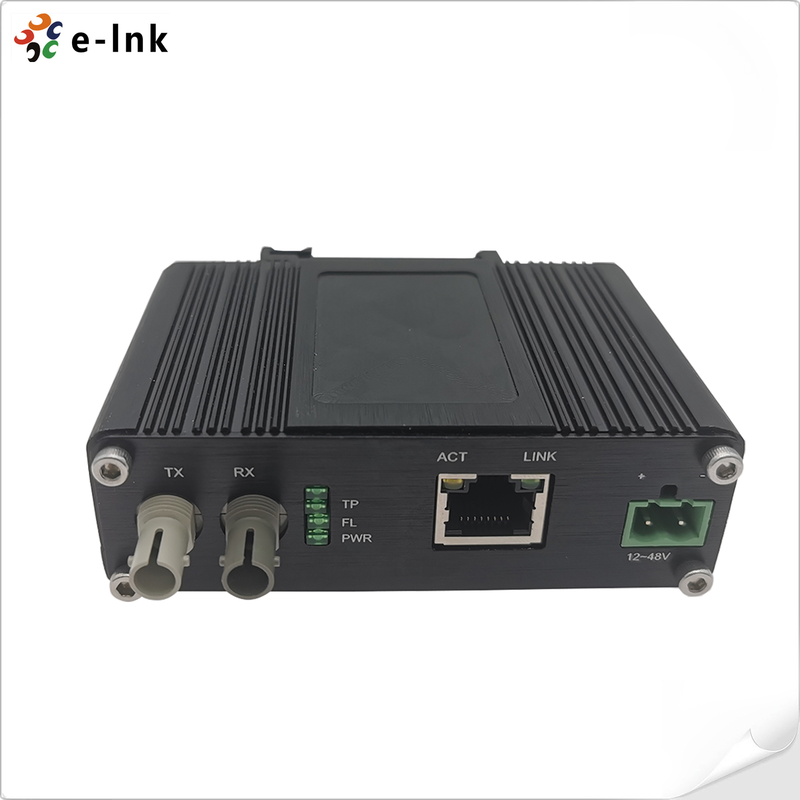

Mini Industrial 10BASE-T para 10BASE-FL Ethernet Media Converter
Modelo:LNK-IMC10FST
Resumo
O E-link Mini Industrial 10BASE-T para 10BASE-FL Ethernet Media Converter é um
Dispositivo de nível industrial concebido para ligar redes Ethernet 10Base-T existentes a 10Base-FL
redes de fibra óptica, com suporte a cabos de fibra de modo único e multimodo com uma extensão de
Distância de transmissão de até 20.000 metros.
Ethernet Media Converter, destaca-se pelo seu fator de forma compacto e construção robusta, tornando
É ideal para ambientes industriais com espaço limitado.
- Não.
Este conversor é projetado como um produto endurecido, com uma ampla temperatura de funcionamento
A sua temperatura varia de -40°C a 75°C e uma carcaça de alumínio robusta
O desempenho em condições climáticas extremas, incluindo locais industriais difíceis com frequentes
A porta Ethernet suporta modos semi-duplex e full-duplex,
melhorando a compatibilidade com diversos dispositivos Ethernet de 10 Mbps, enquanto seu hardware robusto
O projecto protege os equipamentos ligados contra os rigores dos ambientes industriais, tais como:
vibração, choque e entrada de poeira.
- Não.
Pertencente à série LNK-IMC10FST, este Mini Industrial 10BASE-T para 10BASE-FL
O Ethernet Media Converter oferece uma instalação fácil, com suporte para montagem de trilhos DIN ou
colocação em caixas de distribuição, simplificando a integração na rede industrial existente
Uma característica destacada é a sua capacidade de ligar segmentos Ethernet de 10 Mbps
para segmentos de fibra sem a necessidade de cabos cruzados, eliminando o incômodo de
equipado com um interruptor inteligente, pode ser utilizado para transmitir e receber
Detecta automaticamente o tipo de circuito ligado à porta UTP e configura a porta
Em consequência, a capacidade de sensoriamento automático MDI/MDI-X do lado da UTP permite ainda mais uma
ligação a interruptores ou NICs utilizando cabos retos ou cruzados, reduzindo a configuração
A complexidade.
- Não.
Amplamente aplicável na automação de fábricas, monitoramento industrial remoto e infraestrutura
redes, este Mini Industrial 10BASE-T para 10BASE-FL Ethernet Media Converter combina
Durabilidade, flexibilidade e operação fácil de usar, tornando-a uma solução fiável para a extensão de
Redes Ethernet de 10 Mbps em ambientes industriais desafiadores.
Características
- Não.Auto-MDI/MDIX
- Não.Cumprir as normas 802.3 10Base-T e 10Base-FL
- Não.Extende a extensão da rede de até 2 km ((Multi-modo)
- Não.Interoperabilidade com outros conversores de mídia 10Base, NICs 10Base, 10Base-T, hubs ou switches
- Não.Fornece LEDs para fácil monitorização da rede
- Não.Apoio à Qualidade do Serviço (QoS), assegurando a transmissão de pacotes VoIP
- Não.Suporta controle de fluxo 802.3x
- Não.IEEE 802.3az Ethernet de Eficiência Energética (EEE)
- Não.Suporta instalação de montagem na parede e DIN-Rail
- Não.-40°C a 80°C (-40°F a 176°F).
Índices técnicos
|
Ethernet
|
|
Padrões:
|
IEEE 802.3
|
|
10 Base-T
|
|
10 Base-FL
|
|
IEEE 802.3az Ethernet de Eficiência Energética (EEE)
|
|
IEEE802.3x Duplex completo e controlo de fluxo
|
|
Métodos de conversão:
|
Modo de armazenamento e encaminhamento ou modo de corte
|
|
Taxa de filtragem para a frente:
|
14,880pps (10Mbps)
|
|
Wcomprimento médio:
|
850 nm
|
|
Espaço tampão:
|
Construído em 128Kb de RAM para buffer de dados
|
|
Controle de fluxo:
|
Completo duplex: controlo de caudal;
Meio duplex: contra-pressão
|
|
CDuração:
|
50/125um ou 62.5/125um Cabo de fibra óptica duplex multimodo para 10Base-FL
100 metros no máximo para UTP
2000 metros, no máximo, para fibra óptica multimodo
|
|
Tipo de transmissão:
|
Banda de base
|
|
Interruptor de ligação:
|
Interruptor 10Base-T de 2 posições no lado RJ-45 (hub ou W/S)
|
|
Interface
|
|
Conector:
|
1x RJ45 10Base-T
|
|
Porta óptica:
|
1 x ST10Base-FL
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
12 ~48VDC, bloco terminal de 2 pinos
|
|
Consumo de energia:
|
5W Max.
|
|
Indicadores LED:
|
|
PWR:
|
Estado de potência
|
|
ACT:
|
Status da ligação de dados
|
|
TP:
|
Status da Ethernet
|
|
FL:
|
Fibra LINK Situação
|
|
Dimensões (WxDxH):
|
95 x70 x30 mm
|
|
Peso:
|
0.25kg
|
|
Casco:
|
Alumínio Caso
|
|
Opções de montagem:
|
DIN-Rail / Mural
|
|
Ambiente
|
|
Temperatura de funcionamento:
|
-40°C a75°C (-40°F a 1 °C)67°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Autorizações regulamentares
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Expanso)
Classificação de equipamento
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda
|
Modelo
|
Descrição
|
|
LNK-IMC10FST-MM
|
Mini Industrial 10BASE-T para 10BASE-FL Ethernet Media Converter, multimodo, 2 km, 850 nm, ST
|
|
Opções de montagem
|
O sistema deve ser equipado com um dispositivo de fixação de parede.
|
|
Opções de energia
|
- Não.24W/1A24Fonte de alimentação VDC.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|
