Conversor de fibra SDI de 4 canais
, Conversor de fibra 3G-SDI

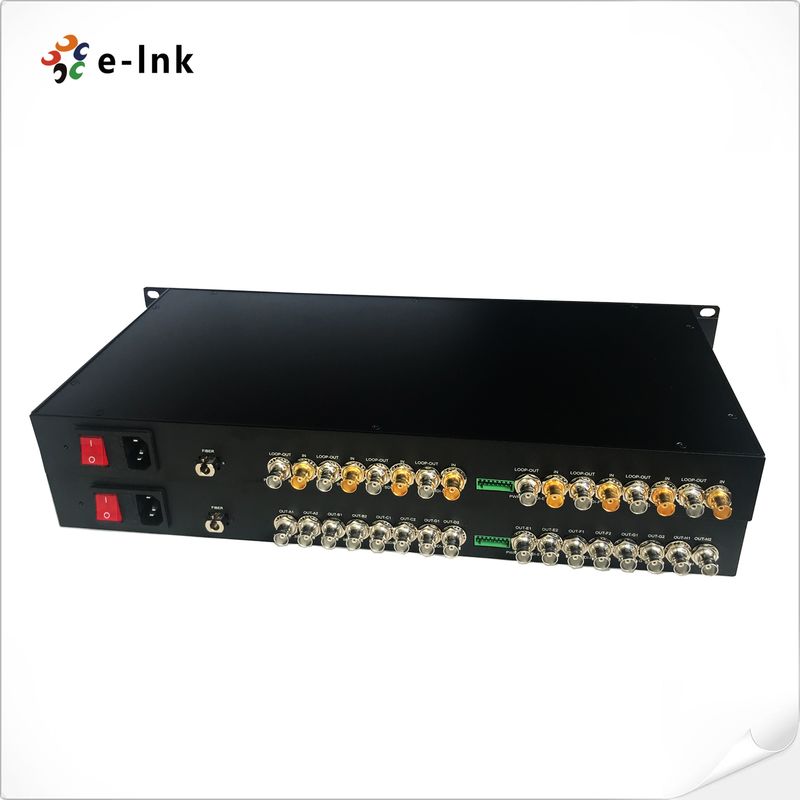

Conversor de fibra 3G-SDI bidirecional de 4 canais
4-Canal Bidirecional 3Conversor de Fibra G-SDI
Modelo: Série LNK-3GSDI-4BV
Visão Geral
A Série LNK-3GSDI-4BV suporta a transmissão de sinal de vídeo de alta definição padrão 3G-SDI bidirecional de 4 canais
através de um único cabo de fibra óptica e monitora o sinal localmente através de uma saída de loop 3G/HD-SDI. E-link 3G-SDI Video over
Os conversores de fibra incluem um transmissor e um receptor para sinal 3G-SDI 1080P. Os conversores de fibra E-link 3G-SDI
podem transmitir simultaneamente vídeo 3G-SDI bidirecional de 4 canais, dados RS-485 reversos de 1 canal, sinal através de uma única
fibra óptica. A qualidade do vídeo é de nível de transmissão, a qualidade do áudio é de nível de CD e suporta dados RS-485 reversos
formato de comunicação.
Características
► Transmissão de vídeo 3G-SDI bidirecional de 4 canais através de fibra óptica
► Equalização automática do cabo para garantir a integridade do sinal
► Reclocking automático 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Diretamente compatível com sistemas de câmeras 3G-SDI e suporta protocolos de dados RS-485 reversos
► Capacidade de transmissão de longa distância de pelo menos 10 km (6,2 milhas), até 120 km
► Entrada de alimentação do bloco de terminais para aplicação industrial
► Suporta troca a quente e conexão a quente
► Transmissão de nível de transmissão digital completa sem compressão;
► super alcance dinâmico óptico e livre de ajuste antes do uso;
► técnica de fibra óptica WDM/CWDM/DWDM;
► faixa de temperatura ultra-ampla de nível industrial (-40℃~+85℃), adaptável a vários ambientes;
Índices Técnicos
| Interface Óptica de Fibra |
| Interface de fibra |
LC Simplex |
| Distância de transmissão |
550m-20Km |
| Comprimento de onda |
1310nm/1550nm |
| Vídeo |
| Interface de vídeo |
BNC |
| Impedância de entrada/saída de vídeo |
75Ω |
| Tensão de entrada/saída de vídeo |
Típico: 1Vpp, Mínimo 0,5Vpp, Máximo 1,5Vpp |
| Taxa de bits de vídeo |
Máx. 3,2 Gb/s |
| Ganho diferencial (10%～90% APL) |
<1% |
| Suporte de formato SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Padrão SDI de vídeo |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Mapeamento(3G-SDI) |
| Interface serial SMPTE424M 3Gb/s(3G-SDI) |
| Dados |
| Interface física |
Terminal de parafuso padrão industrial |
| Tipo de dados |
RS485 Reverso |
| Suporte de frequência/taxa |
Máx. 57600bps para RS485 |
| BER |
<10ˉ9 |
| Elétrico |
| Adaptador de energia |
AC 110~220V |
| Consumo de energia |
<15W |
| Indicador LED |
| SDI A/B/C/D/E/F/G/H |
Vídeo SDI |
| PWR |
Fonte de energia |
| Mecânico |
| Dimensões (CxLxA) |
19 polegadas 1U (483 x 220 x 44,45 mm) |
| Peso |
7KG/par |
| Caixa |
Caixa de alumínio |
| Opções de montagem |
Montagem em rack |
| Ambiental |
| Temperatura de trabalho |
-20℃～+70℃ |
| Temperatura de armazenamento |
-40℃～+80℃ |
| Umidade de trabalho |
0~95% |
| MTBF |
≥100000 horas |
Informações para pedidos
| Modelo |
Descrição |
| LNK-3GSDI-4BV |
Vídeo 3G-SDI bidirecional de 4 canais com loop-out, 20 km, SM, FC, incluindo 1 transmissor e 1 receptor, usado por pares |
| LNK-3GSDI-4BV1R |
Vídeo SDI bidirecional de 4 canais com loop-out + Dados reversos RS485 de 1 canal, 20 km, SM, FC, incluindo 1 transmissor e 1 receptor, usado por pares |
