Destacar:
Micro-Extensor Óptico HD/SD-SDI
, Micro-Extensor Óptico 3G/HD/SD-SDI
Padrão de sinal: |
SD-SDI (270 Mbps), HD-SDI (1,485 Gbps), 3G-SDI (2,97 Gbps) |
Jitter HD-SDI: |
O sistema de transmissão de dados deve ser equipado com um sistema de transmissão de dados com um si |
FPS: |
Simplex LC, 3,125 Gbps. Distância de transmissão ≤ 120 km |
Comprimento de onda de CWDM: |
1270~1610nm, rede de 20nm de acordo com a UIT-T |
Temperatura de armazenamento: |
-40℃~+80℃ |
Dimensões (LxWxH): |
58 X 21 x 20 milímetros |

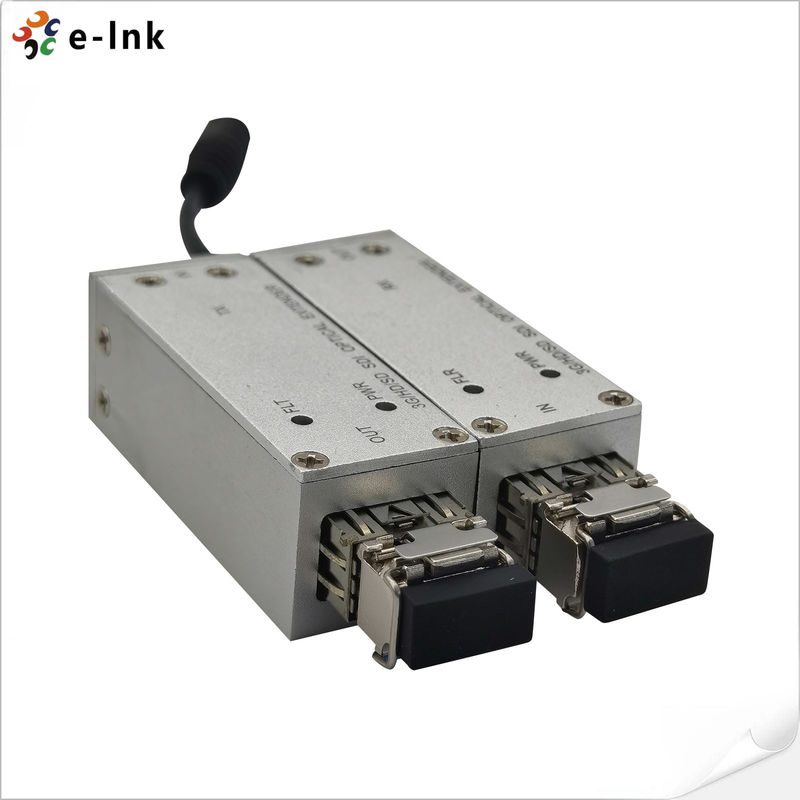

SMB 3G/HD/SD-SDI Micro-Extender Óptico
Micro-Extensor Óptico SMB 3G/HD/SD-SDI
Modelo: Série LNK-M3G-SMB1V-20
Visão Geral
A Série LNK-M3G-SMB1V-20 é um sistema de transmissão por fibra óptica micro-extensor 3G-SDI/HD-SDI/SD-SDI que transmite
um vídeo digital de alta definição 3G-SDI, HD-SDI, SD-SDI ou uma transmissão DVB-ASI através de um único modo ou multimodo
fibra suportando os padrões SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI). Com sua avançada
tecnologia de transmissão digital por fibra óptica, não são necessários ajustes, simples de configurar e fácil de operar. O
A série de micro-extensores SDI usa fonte de alimentação de 5V com baixo consumo de energia.
Características
► Reconhecimento automático de sinal 3G-SDI/HD-SDI/SD-SDI, sem necessidade de seleção manual
► Distância de transmissão de até 120 km
► Tecnologia CWDM para permitir que até 16(18) canais transmitam por uma fibra
► Compatível com SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
► Compatível com DVB-ASI (EN50083-9)
► Instrução conveniente do status do LED. Indicador de link de fibra, energia.
► A placa PCB é ecologicamente correta (sem chumbo)
► Placa PCB com design multicamadas para garantir uma transmissão de sinal estável e confiável
Índices Técnicos
| Entrada SDI |
| Padrão de vídeo |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| Padrão de sinal |
SD-SDI (270 Mbps), HD-SDI (1,485 Gbps), 3G-SDI (2,97 Gbps) |
| Resolução |
10 bits |
| 800mVp-p±10% |
<380mVp-p |
| 75Ω |
Conector |
| SMB |
Interface Óptica |
| Saída DINível de sinal |
| 800mVp-p±10% |
Tempo de subida/descida |
| <0,8ns |
Jitter HD-SDI |
| <0,2UI (134ps)@100kHz, |
<1,0UI (673ps)@10HzJitter SDI |
| <0,2UI (740ps)@10Hz, 0,2UI (740ps)@1kHz |
Impedância |
| 75Ω |
Conector |
| SMB |
Interface Óptica |
| SFP |
| LC simplex, 3,125 Gbps. ≤120km de distância de transmissão |
Comprimento de onda SM padrão |
| 1310nm, 1550nm |
Comprimento de onda CWDM |
| 1270~1610nm, grade de 20nm de acordo com ITU-T |
Faixa de temperatura |
| 0~70˚C |
Elétrico |
| Energia |
| 5VDC, 1A |
Consumo |
| <5W |
Indicador LED |
| FLT |
| Status do link de fibra (Transmissor) |
FLR |
| Status do link de fibra (Receptor) |
PWR |
| Status de energia |
Mecânico |
| Dimensões (CxLxA) |
| 58 x 21 x 20 mm |
Peso |
| 100g/par |
Caixa |
| Caixa de alumínio |
Opções de montagem |
| Desktop |
Ambiental |
| Temperatura de trabalho |
| -20℃～+70℃ |
Temperatura de armazenamento |
| -40℃～+80℃ |
Umidade de trabalho |
| 0~95% |
MTBF |
| ≥100000 horas |
Aplicação |
Informações para Pedido
Modelo
| Descrição |
LNK-M3G-SMB1V-20 |
| Micro-Extensor Óptico SMB 3G/HD/SD-SDI, 1310/1550nm, LC Simplex, Modo Único, 20KM incluindo Transmissor e Receptor, usado por pares |
|
