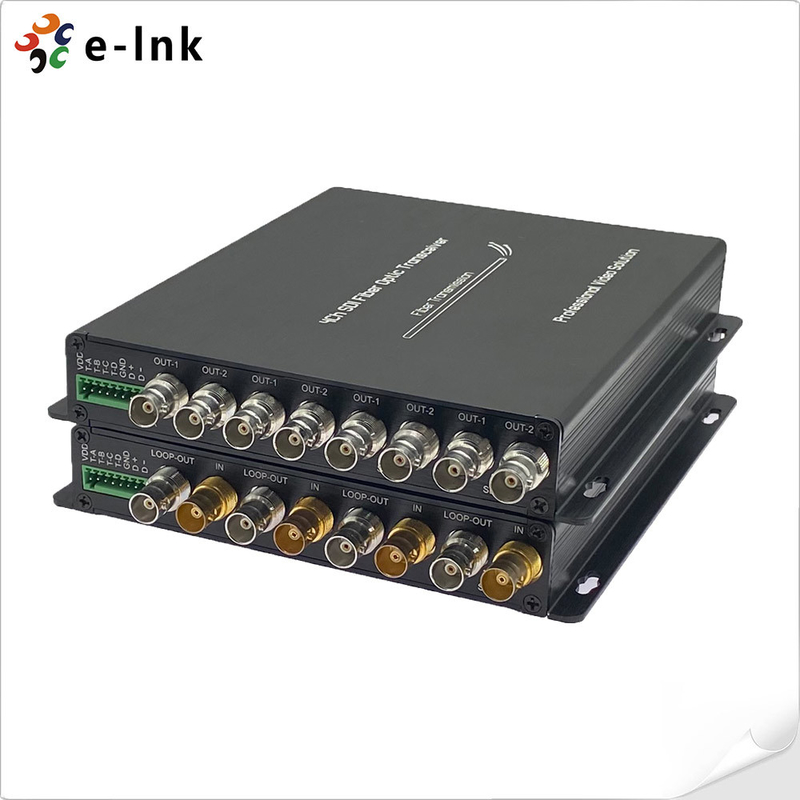

Conversor de fibra 3G-SDI de 4 canais com 4Ch Tally e RS485

Name: Conversor de fibra 3G-SDI de 4 canais com 4Ch Tally e RS485
Brand: E-link China Technology Co.,LTD
SKU: LNK-3GSDI-4V1D4T
Price: 594.00 USD
Availability: InStock

Detalhes do produto

Place of Origin: China

Marca: E-link

Certificação: CE,FCC,RoHs

Model Number: LNK-3GSDI-4V1D4T

Termos de pagamento e envio

Minimum Order Quantity: 1pair

Preço: negotiate

Packaging Details: SDI Fiber Converter standard export package

Delivery Time: 3-6working days

Payment Terms: T/T, L/C, D/A, D/P, Western Union

Supply Ability: 5000pairs per month

Obtenha o melhor preço

Contacte agora

Especificações

Descrição

Especificações

Destacar:

Fiber Connector:	FC/UPC (SC, LC, ST optional)	Equilibrium::	0-150m @3Gb/s
Connector::	BNC	Transmission distance::	20km (Other distance Optional)
Operating temperature::	-10℃～＋55℃	Power Input::	1A@12VDC

Fiber Connector:	FC/UPC (SC, LC, ST optional)
Equilibrium::	0-150m @3Gb/s
Connector::	BNC
Transmission distance::	20km (Other distance Optional)
Operating temperature::	-10℃～＋55℃
Power Input::	1A@12VDC

Descrição

Conversor de fibra 3G-SDI de 4 canais com 4Ch Tally e RS485

4 canais 3G-SDIConversor de fibras with RS485 & Contagem

4 canais 3G-SDIConversor de fibrasVantagens

Transmissão de vídeo 3G/HD-SDI por fibra óptica de 4 canais

- Equalização automática dos cabos para garantir a integridade do sinal

¢ Recolocação automática 270Mbit/s - 1,48Gbit/s-3Gbit/s

Compatível diretamente com sistemas de câmaras 3G/HD-SDI e com saída 4Ch Loop

- Transmissão longa até 20 km (outra distância opcional)

Suporta 4Ch Tally

¢ Transmissão de nível de transmissão digital sem compressão;

- Suporte 1Ch para trás RS485 e 4Ch Tally;

️ Intervalo de temperatura de trabalho (-10°C~+55°C)

Resumo

A série LNK-3GSDI-4V1DT suporta sinal de vídeo de alta definição HD/3G-SDI padrão de 4 canais e

Sinal RS485 e Tally transmitido através de um único cabo de fibra óptica.

Os conversores incluem um transmissor e um receptor para sinal 1080P 3G-SDI.

Conversores podem transmitir 4-Ch 3G-SDI sinal de vídeo através de uma única fibra óptica e ele suporta Loop

A qualidade do vídeo é de nível de transmissão não comprimido.

amplamente utilizado no campo da radiodifusão.

Aplicação

Conversor de fibra 3G-SDI de 4 canais com 4Ch Tally e RS485 0

Índices técnicos

Entrada SDI	SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI e Telecom/Datacom
	270Mbit/s - 1,48Gbit/s 3Gbit/s
	Número de entrada: 4
	Perda de reflexo: > 15DB
	Equilíbrio: 0-150m @ 3Gb/s
	Conector: BNC
Óptica	Canal: 1
	Tipo: monomodo
	Distância de transmissão: 20 km (outra distância opcional)
	Perda de reflexo: > 15 dB
	Dithering: < 0,2 IU
	Conector: FC/UPC (SC, LC, ST opcional)
Output SDI	Número de saída:4
	Nível de sinal: 800 mV nominal
	Tempo de subida/baixa: indicação de 200ps
	Superposição: < 10% de amplitude
	Perda de reflexo: > 15 dB
	Dithering: < 0,2 IU
	Conector: 75Ω BNC
Dados	1Ch RS-485 (full/half duplex) e suporte NRZ, RZI e Manchester
	Max. 57600bps para RS485
	Conector: terminal de parafuso padrão industrial
	4C Total: A, B, C, D
Indicação de potência e indicação ambiental	Temperatura de funcionamento: -10°C+55°C
	Força de entrada: 1A@12VDC
	EMI/RFI: cumprir a norma EMC da UE, classe A, parte 15 da FCC
	Tempo médio sem problemas: >100000 horas
Suporte ao formato de vídeo SDI	625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
Suporte ao formato de vídeo SDI

Informações de encomenda

LNK-HDSDI-4V1D4T	4-Ch HD-SDI Video com saída de Loop + 1Ch para trás RS485 + 4Ch Tally, SM 20km, FC, incluindo 1 transmissor e 1 receptor, usado por pares
LNK-3GSDI-4V1D4T	4-Ch 3G-SDI Video com saída de Loop + RS485 para trás + 4Ch Tally, SM 20km, FC, incluindo 1 transmissor e 1 receptor, utilizados em pares
