Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: ISO9001,CE,ROHS,FCC
Número do modelo: Série LNK-D3011
Termos de pagamento e envio
Quantidade de ordem mínima: 1 PCS
Preço: negotiate
Detalhes da embalagem: Pacote padrão do conversor de fibras
Tempo de entrega: 3-5 dias úteis
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 10000pcs/mês
Distância máxima: |
Cat5 UTP até 100m |
Comprimento de onda: |
850nm/1310nm/1550nm |
Umidade relativa: |
5% a 95% quecondensam-se |
Temperatura de armazenamento: |
-40°C a 80°C (- 40°F a 176°F) |
Consumo de energia: |
2.5W Max. 0,5A@5VDC |
MTbf: |
100.000 horas |
Distância máxima: |
Cat5 UTP até 100m |
Comprimento de onda: |
850nm/1310nm/1550nm |
Umidade relativa: |
5% a 95% quecondensam-se |
Temperatura de armazenamento: |
-40°C a 80°C (- 40°F a 176°F) |
Consumo de energia: |
2.5W Max. 0,5A@5VDC |
MTbf: |
100.000 horas |
Modelo:Série LNK-D3011
Resumo

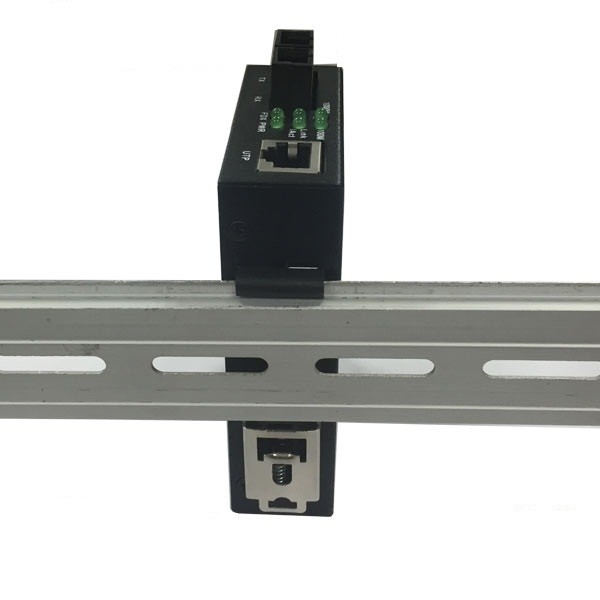

A série LNK-D3011 é um conversor de mídia DIN-Rail com um clipe que permite fácil e seguro
LNK-D3011 suporta portas Ethernet 10/100/1000M e
Atualmente suporta dois tipos de conexões de rede de mídia:
10Base-T/100Base-TX/1000Base-T e 1000Base-SX/LX, que convertem sinais elétricos entre si
de pares torcidos 10Base-T/100Base-TX/1000Base-T com sinais ópticos de 1000Base-SX/LX.
Ele estende a distância de transmissão da rede de 100 m através de cabo de cobre para 120 km através de fibra
Suporta a transmissão em fibra dupla multimodo, fibra dupla de modo único e fibra única de modo único.
Características
· Converter 10/100/1000Base-TX para 1000Base-X
· Duplex completo/meio duplex, Auto-Negociação
· Função de fibra de modo único ou multi-modo
· Fibras de núcleo único ou duplo com conectores SC
· MDI/MDI-X Auto Crossover suportado
· Plug-and-play
· DIN-Rail montável
· 0°C a 50°C (32°F a 122°F)
Índices técnicos
| Ethernet | |
| Padrões: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX | |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE802.3X Controle de fluxo | |
| Tipo de processamento: | Serviços de armazenagem e transferência |
| Meio duplex, Full-duplex | |
| Taxa de filtragem para a frente: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| Cablagem: | 10Base-T: Cat5 ou superior |
| 100Base-TX: Cat5 ou superior | |
| 1000Base-TX: Cat5 ou superior | |
| Distância máxima: | Cat5 UTP até 100 m |
| Conector: | 1x RJ45 |
| Óptica | |
| Cablagem: | 50/125 μm ou 62,5/125 μm (multimodo) |
| 9/125μm (modo único) | |
| Distância máxima: | Multimodo: 220m (62,5/125μm)/550m (50/125μm) |
| Modo único: 20/40/60/80/120 Km | |
| Comprimento de onda: | 850nm/1310nm/1550nm |
| Conector | SC |
| Ambiente | |
| Temperatura de funcionamento: | 0°C a 50°C (32°F a 122°F) |
| Temperatura de armazenamento: | -40°C a 80°C (-40°F a 176°F) |
| Umidade relativa: | 5% a 95% não condensante |
| MTBF: | > 100 000 horas |
| Mecânica e electricidade | |
| Potência de entrada: | 5VDC (Soquete CC) |
| Consumo de energia: | 2.5W Max. 0,5A@5VDC |
| Indicadores LED | |
| Potência: | Estado de potência |
| 10/100/1000TX ((Por porto): | Ligação/Atividade, Velocidade ((100M, 1000M), FDX |
| 1000FX (por porto): | Ligação/Atividade |
| Dimensões (WxDxH): | 71 x 105 x 27 mm |
| Peso: | 0.5 kg |
| Casco: | Caixa de metal |
| Opções de montagem: | Instalação na parede / DIN-Rail / LNK-R14 2U Rack |
| Autorizações regulamentares | |
| ISO9001, CE, FCC, RoHS | |
Aplicação
Informações de encomenda
| Modelo | Descrição |
| LNK-D3011 | 10/100/1000Base-T a 1000Base-F, modo Mutli, 550m, 850nm, SC, independente, adaptador de alimentação externo |
| LNK-D3011-20 | 10/100/1000Base-T a 1000Base-F, modo único, 20 km, 1310 nm, SC, independente, adaptador de alimentação externo |
| LNK-D3011S-20 | 10/100/1000Base-T para 1000Base-F, WDM ((fibra única bidirecional), 20km, 1310/1550nm, SC, independente, adaptador de alimentação externo |
| Opções de montagem: | ¢ DIN-Rail Mount Bracket; ¢ Montável no rack 2U LNK-R14 (Comprar separadamente). |
| Opções de alimentação: | Adaptador de alimentação 1A/5VDC com tomada de corrente contínua. O adaptador de alimentação está incluído em todas as vendas. |
