Detalhes do produto
Place of Origin: China
Marca: E-link
Certificação: CE, RoHS, FCC
Número do modelo: LNK-3GSDI-8V
Termos de pagamento e envio
Minimum Order Quantity: 1pair
Preço: negotiable
Packaging Details: SDI Fiber Extender Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 2000 pairs per month
Nome do produto: |
Conversor da fibra do SDI |
Adaptador do poder: |
C.A. 110~220V |
Distância de transmissão: |
20 km |
Tipo de fibra: |
Modo único |
Cássaro: |
Caixa de alumínio |
peso: |
7KG/pair |
Nome do produto: |
Conversor da fibra do SDI |
Adaptador do poder: |
C.A. 110~220V |
Distância de transmissão: |
20 km |
Tipo de fibra: |
Modo único |
Cássaro: |
Caixa de alumínio |
peso: |
7KG/pair |

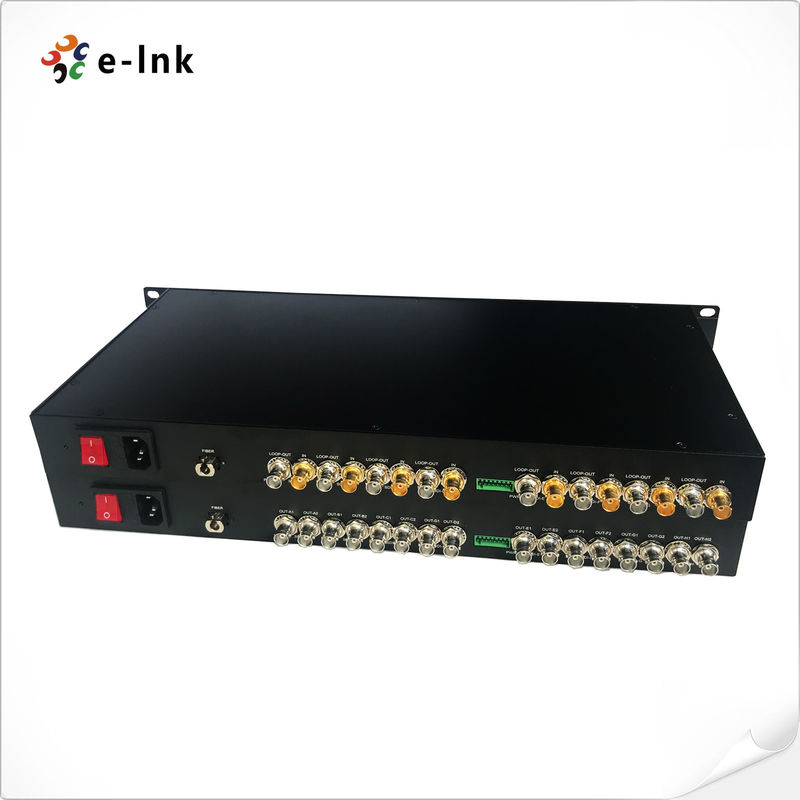

A série LNK-SDI-8V suporta sinais de vídeo de alta definição padrão de 8 canais que são transmitidos e monitorados através de um único cabo de fibra óptica.É possível obter um sinal 3G-SDI de 1080p através de uma unidade transmissora e receptor, que faz parte do E-link 3G-SDI Video over Fiber Converter.O conversor de fibra SD/HD/3G-SDI do E-link pode transmitir 8-Ch SD/HD/3G-SDI Video e 1-Ch Reverse RS-485 sinal de dados através de uma fibra ópticaAlém disso, a qualidade do vídeo é capaz de atingir os padrões de transmissão, enquanto o áudio é definido em um nível de CD.
Esta transmissão de vídeo de fibra óptica é a escolha perfeita para transmissão SD/HD/3G-SDI de 8 canais de alta qualidade.Equaliza automaticamente os cabos para garantir a integridade do sinal e fornece reclocking automático de 270Mbit/s - 1.48Gbit/s - 3Gbit/s. Além disso, é diretamente compatível com sistemas de câmeras 3G-SDI e funciona com protocolos de dados RS-485 reverso.
Esta transmissão de vídeo óptima por fibra também possui uma distância impressionante, permitindo-lhe transmitir dados até 10 km e até 120 km.Uma saída de bloco terminal permite a aplicação industrial e suporta troca a quente e enchufe a quenteUtilizando transmissão de nível de transmissão digital não-compressão, WDM/CWDM/DWDM de fibra óptica e uma faixa dinâmica súper óptica, a solução de problemas e o monitoramento são fáceis.
| Interface de fibra óptica | |
| Interface de fibra | Simplex LC |
| Distância de transmissão | 550m-20Km |
| Comprimento de onda | 1310nm/1550nm |
| Vídeo | |
| Interface de vídeo | BNC |
| Impedância de entrada/saída de vídeo | 75Ω |
| Voltagem de entrada/saída de vídeo | Tipicamente: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Taxa de bits de vídeo | Máximo 3,2 Gb/s |
| Ganho diferencial (10%~90% APL) | < 1% |
| Suporte ao formato SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Padrão SDI de vídeo | 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| SMPTE424M 3Gb/s interface serial ((3G-SDI) | |
| Dados | |
| Interface física | Terminal de parafuso padrão industrial |
| Tipo de dados | Reverso RS485 |
| Auxílios de frequência/taxa | Max. 57600bps para RS485 |
| BER | < 109 |
| Eletrodomésticos | |
| Adaptador de energia | AC 110~220V |
| Consumo de energia | < 15 W |
| Indicador LED | |
| SDI A/B/C/D/E/F/G/H | Vídeo SDI |
| PWR | Fornecimento de energia |
| Mecânico | |
| Dimensões (LxWxH) | 19 polegadas 1U (483 x 220 x 44,45 mm) |
| Peso | 7 kg/par |
| Cássaro | Caixa de alumínio |
| Opções de montagem | Montagem de rack |
| Ambiente | |
| Temperatura de funcionamento | -20°C+70°C |
| Temperatura de armazenamento | -40°C+80°C |
| Umidade de trabalho | 0~95% |
| MTBF | ≥100000 horas |
A nossa equipa de apoio está disponível para responder a quaisquer perguntas que possam ter sobre o nosso produto.
A nossa equipa fornece assistência técnica com instalação, configuração e solução de problemas.e suporte de vídeo.
Esforçamo-nos para fornecer o mais alto nível de serviço ao cliente e garantir que os nossos clientes recebam a melhor experiência possível com o nosso produto.
Os produtos SDI Fiber Converter devem ser adequadamente embalados e enviados para garantir a entrega segura do produto.Os seguintes passos devem ser seguidos ao embalar e enviar os produtos SDI Fiber Converter:
| Modelo | Descrição |
| LNK-SDI-8V | 19" 1U 8-Ch HD-SDI Video com Loop-out, 20km, SM, LC, incluindo 1 transmissor & 1 receptor, usado por pares |
| LNK-SDI-8V1R | 19" 1U 8-Ch HD-SDI Video com Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, incluindo 1 transmissor & 1 receptor, usado por pares |
| LNK-SDI-8V1A | 19" 1U 8-Ch HD-SDI Video com Loop-out + 1-Ch Forward Audio, 20km, SM, LC, incluindo 1 transmissor & 1 receptor, usado por pares |
| LNK-3GSDI-8V | 19" 1U 8-Ch 3G-SDI 1080P Video com Loop-out, 20km, SM, LC, incluindo 1 transmissor & 1 receptor, usado por pares |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P Video com Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, incluindo 1 transmissor & 1 receptor, usado por pares |
| LNK-3GSDI-8V1A | 19" 1U 8-Ch 3G-SDI 1080P Video com Loop-out + 1-Ch Forward Audio, 20km, SM, LC, incluindo 1 transmissor & 1 receptor, usado por pares |
