Detalhes do produto
Place of Origin: China
Marca: E-link
Certificação: CE, RoHS, FCC
Número do modelo: LNK-AA7DM3-10
Termos de pagamento e envio
Minimum Order Quantity: 1PCS
Preço: negotiable
Packaging Details: Active Optical Cable Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
Nome do produto: |
cabo 100G ótico ativo |
Taxa de dados: |
10/25/40/100G |
Tipo de cabo: |
Cabos AOC |
Cor do cabo: |
Verde |
Tipo de conector: |
QSFP28 a QSFP28 |
Comprimento do cabo: |
10 medidores |
Material do Revestimento do Cabo: |
PVC |
Temperatura de funcionamento: |
-5 a 75 °C |
Nome do produto: |
cabo 100G ótico ativo |
Taxa de dados: |
10/25/40/100G |
Tipo de cabo: |
Cabos AOC |
Cor do cabo: |
Verde |
Tipo de conector: |
QSFP28 a QSFP28 |
Comprimento do cabo: |
10 medidores |
Material do Revestimento do Cabo: |
PVC |
Temperatura de funcionamento: |
-5 a 75 °C |

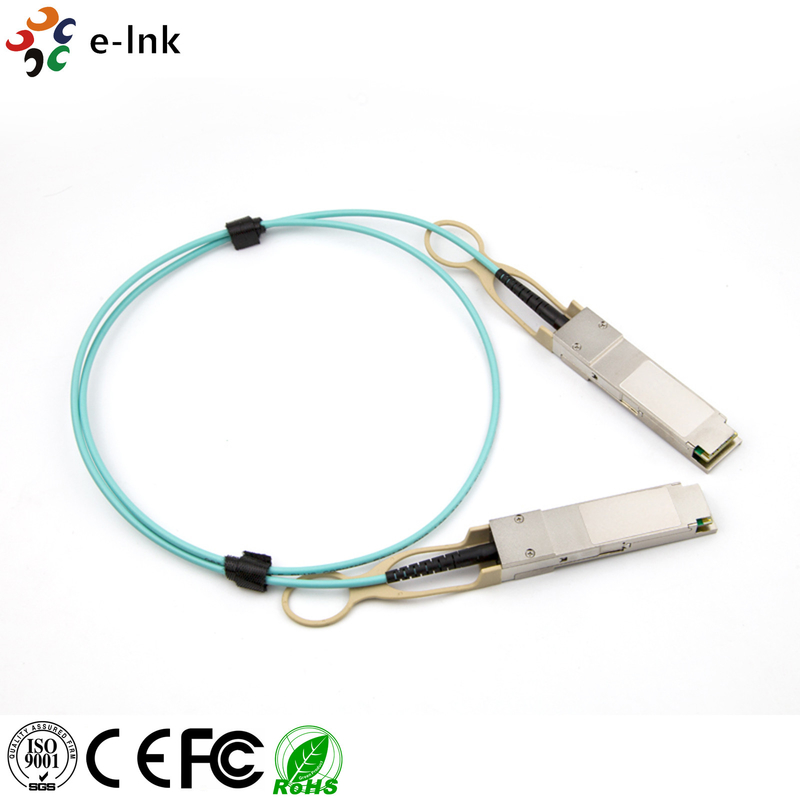

E-link’s LNK-AA7DM3-XXX series are active optical cables (AOC) that allows bi-directional 100Gbps transmission suitable for high performance computing (HPC) clustering and other high-throughput data network, com vantagens como alta velocidade, alta densidade, baixa latência, baixo consumo de energia e peso leve.
O Quad Small Form-factor Pluggable (QSFP) é um tipo de conector elétrico com baixo perfil e baixo consumo de energia.Suporta uma ligação paralela bidireccional com 10.3125Gb/s por faixa, x4 canais e este conector é capaz de atingir até 100m.PIN diodo quatro matriz e interface de gestão I2C, operando a uma temperatura de 0 a 70 graus e exigindo uma tensão de alimentação de 3,3 V.Ele é projetado para ser um conector elétrico de 38 pinos para fornecer conveniência e flexibilidade em aplicações de conexão.
Estes valores representam o limiar de danos do módulo.A tensão superior a qualquer das classificações máximas absolutas individuais pode causar danos catastróficos imediatos ao módulo, mesmo que todos os outros parâmetros estejam dentro das condições de funcionamento recomendadas..
Quadro 1 Capacidades máximas absolutas
| Parâmetro | Condições | Min. | Max. | Unidades |
| Tensão de alimentação a 3,3 V | -Não.5 | 3.75 | V | |
| Voltagem nos pads de E/S | -Não.5 | VDD+0.5 | V | |
| Balanço diferencial de entrada | 1.5 | Vpp | ||
| Temperatura de armazenamento | Não condensantes | - 40 | 85 | Celsos |
| Intervalo de temperatura da caixa alimentada | Não condensantes | - 5 | 70 | Celsos |
| Umidade relativa | 5 | 85 | % | |
| Voltagem de descarga estática em pinos de alta velocidade | Modelo do corpo humano | 500 | V | |
| Voltagem de descarga estática em outros pinos | Modelo do corpo humano | 2000 | V | |
| Descarga de ar para caixa QSFP | Ensaio do critério B da EN61000-4-2 | 15 | kV | |
| Descarga de contacto para caixa QSFP | Ensaio do critério B da EN61000-4-2 | 8 | kV |
Quadro 2 Condições de funcionamento recomendadas
| Parâmetro | Condições | Min. | Tipo. | Max. | Unidades |
| Taxa de dados por faixa | 8B/10BCodificação, 64B/66B codificação | 1 | 26 | Gbit/s | |
| 3.3V Tensão de alimentação | 3.13 | 3.3 | 3.47 | V | |
| Ruído da fonte de alimentação, incluindo ondulações | 1 kHz para a frequência de funcionamento medida em VCC_HOST | 50 | mVpp | ||
| Temperatura da caixa | 0 | 35 | 70 | Celsos |
A mesa.5 Especificação da taxa de dados
| Símbolo | Parâmetro | Min. | Tipico | Max. - O quê? | Unidade | Notas |
| BR | Taxa de bits por faixa | 10 | 25.781 | 28 | Gbit/s | Desempenho BER mais baixo a 28 Gbps |
| BER | Taxa de erro de bits | 10- Não.12 | 1.2.3 |
1A taxa de erro de bits é testada com o padrão PRBS 231-1 a 25,781Gbit/s.
2.100G QSFP28 AOC requer um conector elétrico compatível com a SFF-8662 ou SFF-8672 que é utilizado na placa anfitriã, a fim de garantir a sua especificação de interface elétrica.
Fornecemos suporte técnico e serviço abrangente para todos os nossos produtos de Acessórios de Fibra Ótica.O nosso pessoal técnico experiente está disponível para lhe ajudar com quaisquer dúvidas ou preocupações.Oferecemos apoio online e telefónico, para que possa sempre obter a ajuda de que necessita, quando precisar.
Estamos empenhados em fornecer o melhor suporte técnico e serviço da indústria.A nossa equipa experiente está disponível para responder a quaisquer perguntas e para fornecer informações detalhadas sobre os nossos produtos e serviçosEstamos dedicados a ajudá-lo a tirar o máximo proveito dos seus produtos de Acessórios de Fibra Ótica.
Se alguma vez tiver algum problema com os seus produtos de Acessórios de Fibra Ótica, não hesite em contactar-nos. Faremos o nosso melhor para resolver o seu problema de forma rápida e eficiente.Estamos sempre aqui para ajudá-lo a garantir que seus produtos de fibra óptica estão funcionando corretamente e que você está obtendo o máximo deles.
Os acessórios de fibra óptica são embalados com borracha, em caixas que são concebidas para serem duráveis e leves.e rotulado com o endereço e informações de envio adequadosDependendo do tamanho e do peso do produto, os artigos podem ser enviados por via terrestre, aérea ou marítima.
|
Número da parte |
Taxa de dados |
Duração |
Tipo de conector |
Tipo de cabo |
Intervalo de temperatura |
Capa de cabos |
|
LNK-AA7DM3-1 |
Até 100G |
1m |
QSFP28 para QSFP28 |
Cabos AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-2 |
Até 100G |
2 m |
QSFP28 para QSFP28 |
Cabos AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-3 |
Até 100G |
3 m |
QSFP28 para QSFP28 |
Cabos AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-5 |
Até 100G |
5m |
QSFP28 para QSFP28 |
Cabos AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-7 |
Até 100G |
7m |
QSFP28 para QSFP28 |
Cabos AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-10 |
Até 100G |
10 m |
QSFP28 para QSFP28 |
Cabos AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-15 |
Até 100G |
15 m |
QSFP28 para QSFP28 |
Cabos AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-20 |
Até 100G |
20 m |
QSFP28 para QSFP28 |
Cabos AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-25 |
Até 100G |
25 m |
QSFP28 para QSFP28 |
Cabos AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-30 |
Até 100G |
30m |
QSFP28 para QSFP28 |
Cabos AOC |
0-70°C |
PVC |
Notas:
1. 100GBASE QSFP28 para QSFP28 AOC é testado individualmente em equipamentos correspondentes, tais como Cisco, Arista, Juniper, Dell, Brocade e outras marcas,e passa o monitoramento do sistema de controlo de qualidade inteligente E-link.
2Os AOCs 100GBASE QSFP28 a QSFP28 personalizados estão disponíveis em vários comprimentos.
