Detalhes do produto
Place of Origin: China
Marca: E-link
Certificação: ROHS,FCC,CE
Model Number: LNK-M3G-SMB1V-20
Termos de pagamento e envio
Minimum Order Quantity: 1pair
Preço: negotiable
Detalhes da embalagem: Pacote de exportação padrão do receptor do transmissor de fibra 3G SDI
Delivery Time: 5-12 working days
Payment Terms: L/C, T/T, Western Union, MoneyGram
Supply Ability: 1000pairs/month
Nome do produto: |
Extensor óptico 3G SDI |
Padrão de sinal: |
O número de unidades de transmissão é igual ou superior a: |
Conector: |
SMB |
Tipo de fibra: |
LC Simplex de modo único |
Comprimento de onda de CWDM: |
1270~1610nm |
Fornecimento de energia: |
5VDC 1A |
Dimensões (LxWxH): |
58 X 21 x 20 milímetros |
Peso: |
100g/pair |
Cássaro: |
Caixa de alumínio |
Temperatura de funcionamento: |
-20℃~+70℃ |
Nome do produto: |
Extensor óptico 3G SDI |
Padrão de sinal: |
O número de unidades de transmissão é igual ou superior a: |
Conector: |
SMB |
Tipo de fibra: |
LC Simplex de modo único |
Comprimento de onda de CWDM: |
1270~1610nm |
Fornecimento de energia: |
5VDC 1A |
Dimensões (LxWxH): |
58 X 21 x 20 milímetros |
Peso: |
100g/pair |
Cássaro: |
Caixa de alumínio |
Temperatura de funcionamento: |
-20℃~+70℃ |

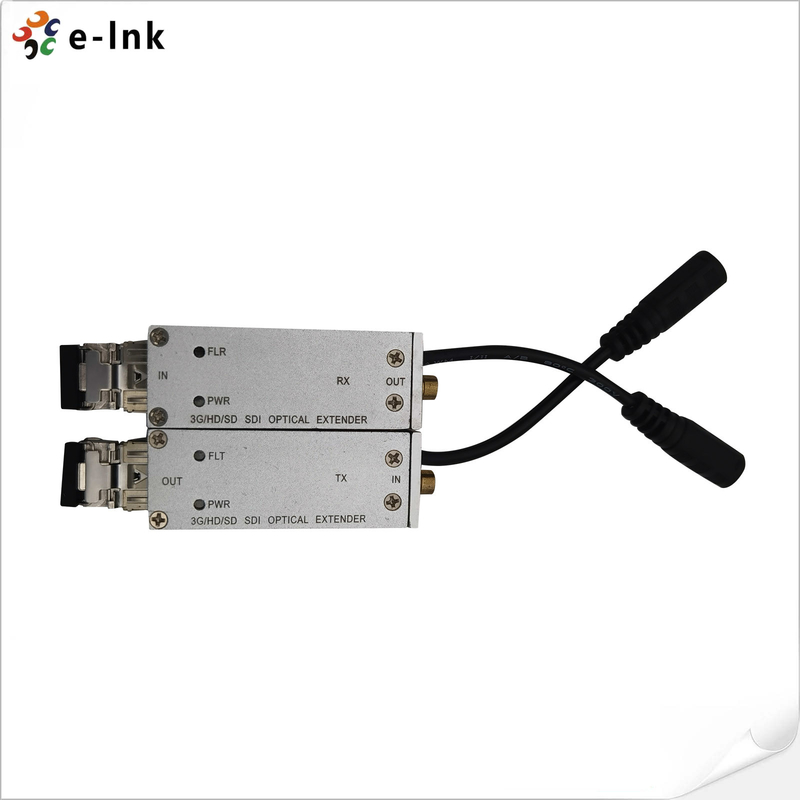

Micro 3G SDI Extensor de Fibra Óptica de Modo Único Fibra LC 20KM SMB Connector
Vantagem do extensor de fibra 3G-SDI
- Não.Transmissão totalmente digital sem perdas, sem compressão ou atraso, transmissão síncrona de áudio e vídeo;
- Não.Código patológico do nível de transmissão;
- Não.Suporta um canal de entrada 3G-SDI e transmissão síncrona de áudio incorporada;
- Não.Suporte à transmissão bidirecional de sinais RS485/RS232;
- Não.Suporte à transmissão bidirecional de áudio estéreo externo;
- Não.O transmissor suporta saída de passagem por anel e o receptor suporta saída dupla;
- Não.Forte compatibilidade, sem seleção de fontes e dispositivos de sinal;
- Não.Indicador de estado LED para monitorização em tempo real de parâmetros como fonte de alimentação, caminho óptico, vídeo, etc.
Índices técnicos de SDI 3G através de transmissores de fibra
|
Entrada SDI |
|
|
Padrão de vídeo |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
|
Padrão de sinal |
SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps) |
|
Resolução |
10 Bit |
|
Conector |
PME |
|
SSaída de DI |
|
|
Jitter HD-SDI |
O sistema de transmissão de dados é um sistema de transmissão de dados que permite a transmissão de dados em tempo real. |
|
SDI Jitter |
O sistema de transmissão deve ser equipado com um sistema de transmissão de frequência de 1 kHz, com um sistema de transmissão de frequência de 1 kHz. |
|
Impedância |
75Ω |
|
Conector |
PME |
|
Interface óptica |
|
|
FPS |
Simplex LC, 3,125 Gbps. Distância de transmissão ≤ 120 km |
|
comprimento de onda SM padrão |
1310nm, 1550nm |
|
comprimento de onda CWDM |
1270~1610nm, rede de 20nm de acordo com a UIT-T |
|
Intervalo de temperatura |
0 ~ 70 ̊C |
|
Eletrodomésticos |
|
|
Potência |
5VDC, 1A |
|
Consumo |
< 5W |
|
Indicador LED |
|
|
FLT |
Estado da ligação de fibra (transmissor) |
|
FLR |
Estado da ligação de fibra (receptor) |
|
PWR |
Estado de potência |
|
Mecânico |
|
|
Dimensões (LxWxH) |
58 x 21 x 20 mm |
|
Peso |
100 g/par |
|
Cássaro |
Caixa de alumínio |
|
Opções de montagem |
Escritório |
|
Ambiente |
|
|
Temperatura de funcionamento |
-20°C+70°C |
|
Temperatura de armazenamento |
-40°C+80°C |
|
Umidade de trabalho |
0~95% |
|
MTBF |
≥100000 horas |
Informações de encomenda do conversor de fibra de vídeo 3G-SDI
|
Modelo |
Descrição |
|
LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, Single Mode, 20KM incluindo Transmitter e Receiver, utilizado em pares |
