Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: CE
Número do modelo: LN K-MIDI
Termos de pagamento e envio
Quantidade de ordem mínima: 1pcs
Preço: negotiable
Detalhes da embalagem: A série industrial do Multi-canal RS-232/422/485 ao padrão dos conversores da fibra encaderna o empa
Tempo de entrega: 7-10 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte: 1000000PCS/Month
temp do armazenamento: |
-40°C a 85°C |
Dimensões (CxLxA): |
172mm*167mm*45mm (LxWxH) |
Peso: |
4KG |
Temperatura de funcionamento: |
-10°C a +75°C |
temp do armazenamento: |
-40°C a 85°C |
Dimensões (CxLxA): |
172mm*167mm*45mm (LxWxH) |
Peso: |
4KG |
Temperatura de funcionamento: |
-10°C a +75°C |

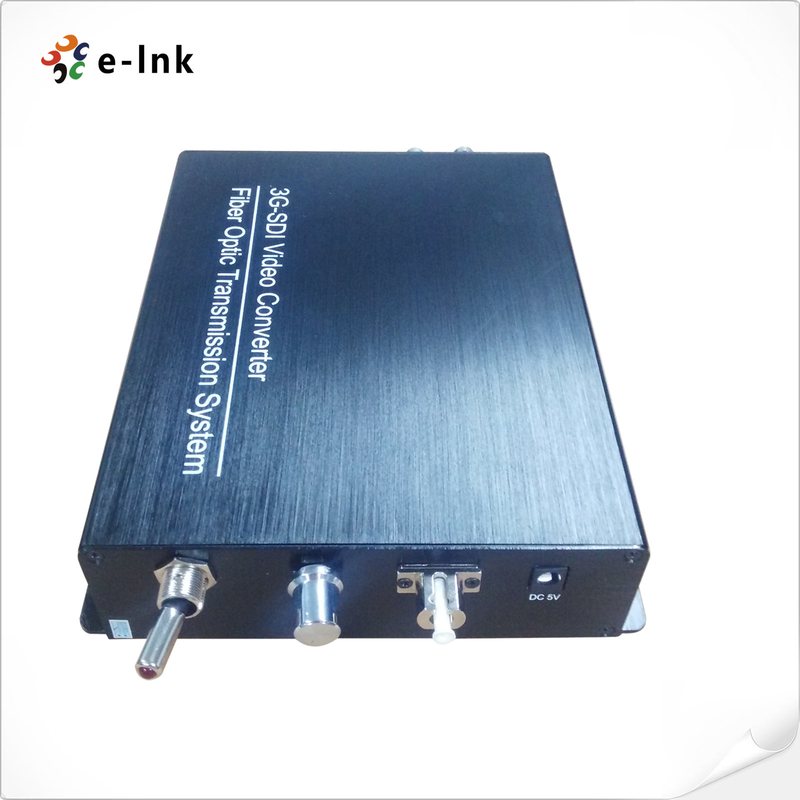

ethernet audio Tally Intercom do prolongamento RS232 RS422 RS485 da fibra de 3G SD SDI
3G/HD/SD-SDI, RS422, audio, ethernet, registro, intercomunicador & vídeo do retorno sobre o Multiplexer da fibra
Vantagens:
►Taxas de dados dos apoios SMPTE 3G, do HD e do SD-SDI
►Segure todos os testes padrões patológicos
►Igualação automática do cabo para assegurar a integridade de sinal
►Com vídeo do telecontrole & do registro & do áudio (intercomunicador) & do retorno
►10/100 de ethernet
►Igualação automática do cabo para assegurar a integridade de sinal
►270Mbit/s trancando automático - 1.48Gbit/s - 3Gbit/s
►Tipo do sinal do apoio: 270Mbit/s a 3Gbit/s de acordo com os padrões de SMPTE 424M, de SMPTE 292M e de SMPTE 259M, DVB-ASI
►Diretamente compatível com protocolos dos sistemas da câmera 3G/HD/SD-SDI e dos dados RS-232, RS-422, e RS-485 do apoio
►10+Km na fibra do único modo ou 300m na multi fibra do modo
►Entrada de poder do bloco de terminais, troca quente e obstrução quente
►Indústria-categoria de temperatura de funcionamento de -10℃to 75℃, que é aplicado ao ambiente de trabalho diferente
Índices técnicos
| Especificações gerais | |
| Temp do trabalho | -10°C a +75°C |
| Temp do armazenamento | -40°C a 85°C |
| umidade | 0 ~ 95% (não-condensação) |
| Poder entrado | DC5V 3A |
| Consumo de potência | 15W |
| Peso líquido | 4kg |
| Tamanho da aparência | 172mm*167mm*45mm (LxWxH) |
| Fibra ótica | |
| Comprimento de onda | 1310nm/1550nm/CWDM |
| Potência de saída | -6~-1dBm |
| Sensibilidade de Rx | <-18dbm> |
| Distância de transmissão | Fibra 10+km da manutenção programada, milímetro da fibra 300m |
| Conector ótico | Dal LC /FC/ST/SC/MX/ Lemo/Neutrino (opcional) |
| Entrada/saída do SDI | |
| Formato do sinal | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Taxa de dados | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Igualação do cabo | Cabo automático EQ (cabo do antro 1694A do Bel) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| Relação do SDI | BNC 75 ohms |
| Intercomunicador | |
| Adaptador ótico da câmera | |
| Relação | 4pin XLR (homem) /5pin XLR jaque dos auriculares) (da fêmea/3.5mm |
| Microfone | Entradas do Mic com mudo e para cancelar |
| Fones de ouvido | com volume para cima ou para baixo |
| Áudio | Linha nível do equilíbrio ou do desequilíbrio |
| Registro | |
| Adaptador ótico da câmera | |
| Relação | cabeça do ar 4pin ou 3pin mini XLR |
| Saída | Fechamento do contato seco ou +12V molhado |
| Em: curto ou +12V | |
| Fora: aberto ou 0V | |
| Controlo a distância | |
| Relação | Bloco de terminais de padrão industrial |
| Dados | RS422 /RS232/RS485 |
| Ethernet | |
| Porto | 10/100 de base-T, conector RJ-45 |
| Modo do trabalho | - Frente e verso/metade - duplex completo |
| Taxa de dados | 10 M bps & 100 ethernet de M bps (auto adaptáveis) |
Vista geral
A série de LN K-MIDI permite que você transmita 3G, HD ou SD-SDI conforme SMPTE 424M-2006, 292 e 259 com a capacidade para transmitir 10/100 de ethernet RS422 da base-T, áudio, ethernet, registro, intercomunicador & vídeo do retorno sobre o único modo ou a multi fibra do modo. Todos os canais de dados estão disponíveis simultaneamente. O sistema transporta um sinal 3G/HD-SDI da câmera à estação base e um vídeo do retorno (3G/HD-SDI), os dados de controle remoto, o fechamento do gen, o intercomunicador, o registro, o áudio e 10/100M Ethernet são fornecidos igualmente. O sistema põe todos os sinais necessários para a produção da multi-câmera 3G/HD-SDI em um SM/MM tático ou da fibra de SMPTE cabo híbrido, segurando a conectividade robusta, sem problemas sobre todo o estúdio ou a produção remota.
