Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: CE
Número do modelo: LNK-3GSDI-4BV
Termos de pagamento e envio
Quantidade de ordem mínima: 1pcs
Preço: negotiable
Detalhes da embalagem: A série industrial do Multi-canal RS-232/422/485 ao padrão dos conversores da fibra encaderna o empa
Tempo de entrega: 7-10 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte: 1000000PCS/Month
Relação da fibra: |
LC simples |
PWR: |
Fonte de alimentação |
Dimensões (CxLxA): |
19inch 1U (483 x 220 x 44.45mm) |
Peso: |
7KG/pair |
MTBF: |
horas ≥100000 |
Temperatura de funcionamento: |
-20℃~+70℃ |
Relação da fibra: |
LC simples |
PWR: |
Fonte de alimentação |
Dimensões (CxLxA): |
19inch 1U (483 x 220 x 44.45mm) |
Peso: |
7KG/pair |
MTBF: |
horas ≥100000 |
Temperatura de funcionamento: |
-20℃~+70℃ |
4 canal 3G bidirecional SDI sobre a relação simples do LC do conversor da fibra
conversor bidirecional da fibra 4-Channel 3G-SDI
Vantagens:
►4 transmissão video bidirecional do canal 3G-SDI sobre a fibra ótica
►Igualação automática do cabo para assegurar a integridade de sinal
►270Mbit/s reclocking automático - 1.48Gbit/s - 3Gbit/s
►Diretamente compatível com protocolos dos sistemas da câmera 3G-SDI e dos dados do reverso RS-485 do apoio
►Capacidade longa da transmissão pelo menos 10 quilômetros (6.2miles), até 120 quilômetros
►Entrada de poder do bloco de terminais para a aplicação industrial
►Troca quente dos apoios e obstrução quente
►Transmissão nivelada da transmissão digital completa da não-compressão;
►alcance dinâmico ótico e livre super do ajuste antes do uso;
►técnica da fibra ótica WDM/CWDM/DWDM;
►variação da temperatura ultra-larga do nível da indústria (- 40℃~+85℃), adaptávela aos vários ambientes;
Índices técnicos
| Relação ótica da fibra | |
| Relação da fibra | LC simples |
| Distância de transmissão | 550m-20Km |
| Comprimento de onda | 1310nm/1550nm |
| Vídeo | |
| Relação video | BNC |
| Impedância video do entrada/saída | 75Ω |
| Tensão video do entrada/saída | Típico: 1Vpp, 0.5Vpp mínimo, 1.5Vpp máximo |
| Taxa de bocados video | 3.2Gb/s máximo |
| Ganho diferencial (10%~90% APL) | <1> |
| Apoio do formato do SDI | 625/25 de AMIGO |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Padrão video do SDI | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Traço de SMPTE425M3Gb/s (3G-SDI) | |
| Relação de série de SMPTE424M 3Gb/s (3G-SDI) | |
| Dados | |
| Relação física | Terminal de parafuso padrão industrial |
| Tipo de dados | RS485 reverso |
| Apoio da frequência/taxa | 57600bps máximo para RS485 |
| JUJUBAS | <10>9 |
| Elétrico | |
| Adaptador do poder | C.A. 110~220V |
| Consumo de potência | <15w> |
| Indicador do diodo emissor de luz | |
| SDI A/B/C/D/E/F/G/H | Vídeo do SDI |
| PWR | Fonte de alimentação |
| Mecânico | |
| Dimensões (LxWxH) | 19inch 1U (483 x 220 x 44.45mm) |
| Peso | 7KG/pair |
| Embalagem | Caso de alumínio |
| Montando opções | Montagem em rack |
| Ambiental | |
| Temperatura de trabalho | -20℃~+70℃ |
| Temperatura de armazenamento | -40℃~+80℃ |
| Umidade de trabalho | 0~95% |
| MTBF | horas ≥100000 |
Vista geral

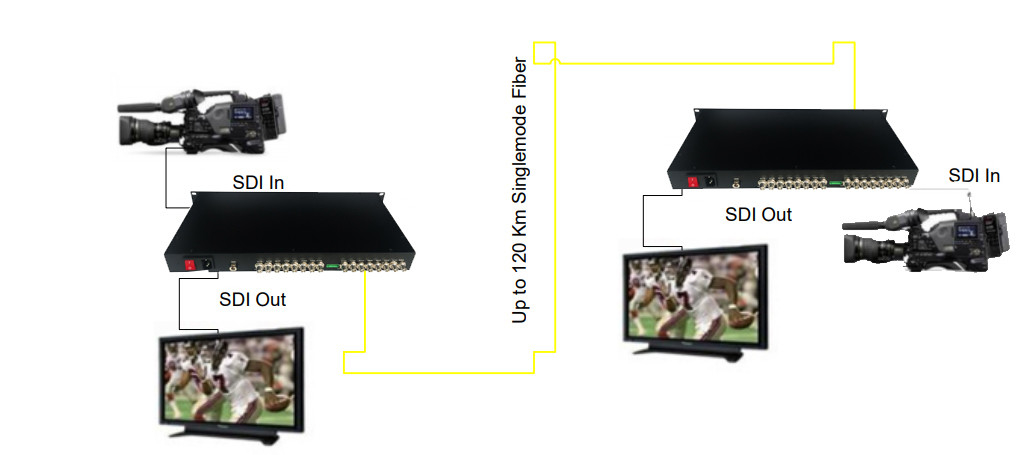

A série de LNK-3GSDI-4BV apoia 4 o sinal de vídeo a alta definição padrão bidirecional do canal 3G-SDI transmitido através do cabo ótico da única fibra, e monitora o sinal localmente sobre uma saída do laço 3G/HD-SDI. o vídeo da E-relação 3G-SDI sobre conversores da fibra inclui um transmissor e um receptor para o sinal de 1080P 3G-SDI. os conversores da fibra da E-relação 3G-SDI podem simultaneamente transmitir 4-Ch 3G-SDI o vídeo bidirecional, 1-Ch dados do reverso RS-485, sinal através de uma única fibra ótica. A qualidade video até o padrão da transmissão, qualidade audio até o nível do CD apoia o formato RS-485 de transmissão de dados reverso.
Informação pedindo
| Modelo | Descrição |
| LNK-3GSDI-4BV | vídeo 4-Ch 3G-SDI bidirecional com laço-para fora, 20km, manutenção programada, FC, incluindo 1 transmissor & 1 receptor, usados por pares |
| LNK-3GSDI-4BV1R | vídeo bidirecional de 4-Ch SDI com laço-para fora + dados do reverso de 1-Ch RS485, 20km, manutenção programada, FC, incluindo 1 transmissor & 1 receptor, usados por pares |
