Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: ROHS,FCC,CE
Termos de pagamento e envio
Quantidade de ordem mínima: 1pcs
Preço: negotiable
Detalhes da embalagem: Pacote padrão da exportação
Tempo de entrega: 5-12 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: 1000pcs/month
Comprimento de onda de funcionamento (nanômetro): |
1260～1650 |
Min Return Loss (DB): |
55 |
Temperatura de funcionamento (℃): |
-5~75 |
Temperatura de armazenamento (℃): |
-40~85 |
Comprimento de onda de funcionamento (nanômetro): |
1260～1650 |
Min Return Loss (DB): |
55 |
Temperatura de funcionamento (℃): |
-5~75 |
Temperatura de armazenamento (℃): |
-40~85 |

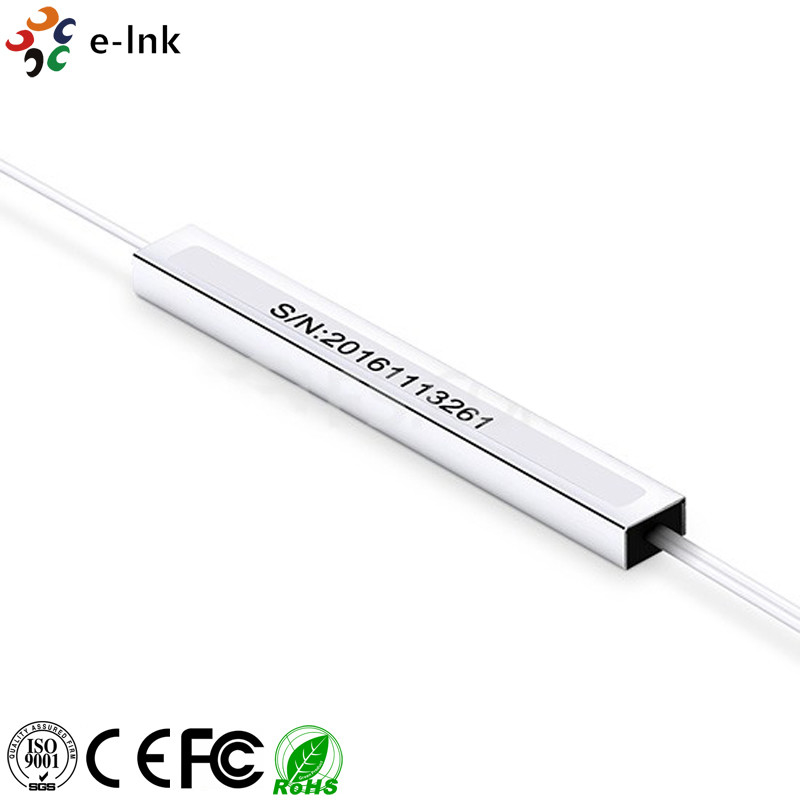

Módulo do divisor do PLC do divisor alto do poder do ponto de entrada do PDL do isolamento mini
Divisor do PLC de Mini Module
Vantagens
1. Baixa perda de inserção (IL)
2. Isolamento alto
3. Perda dependente da baixa polarização (PDL)
4. Design compacto
5. Escala de comprimento de onda de funcionamento larga
6. Boa uniformidade do canal-à-canal
7. Confiança alta e estabilidade alta
8. Telcordia GR-1209-CORE-2001 complacente
9. Telcordia GR-1221-CORE-1999 complacente
10. YD/T-1272Q complacente
11. Q/CT-2295 complacente
12. RoHS-6 complacente (sem chumbo)
Índices técnicos
| Parâmetros | divisores do PLC de 1×N Mini Module | |||||
| Comprimento de onda de funcionamento (nanômetro) | 1260~1650 | |||||
| Configuração portuária | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
| Max Insertion Loss (DB) (categoria de P/S) | 4.1/4.3 | 7.4/7.6 | 10.5/10.8 | 13.8/14.0 | 16.8/17.2 | 20.8/21.3 |
| Max Loss Uniformity (DB) | 0,6 | 0,7 | 0,8 | 1,2 | 1,5 | 2,0 |
| PDL máximo (DB) | 0,2 | 0,25 | 0,35 | |||
| Min Return Loss (DB) | 55 | |||||
| Min Directivity (DB) | 55 | |||||
| Max Wavelength Dependent Loss (DB) | 0,5 | 0,8 | 1,0 | |||
| Max Temperature Stability (DB) | 0,5 | |||||
| Temperatura de funcionamento (℃) | -5~75 | |||||
| Temperatura de armazenamento (℃) | -40~85 | |||||
| Dimensão L×W×H do dispositivo (milímetros) | 60×7×4 | 60x12x4 | 80x20x6 | 100x40x6 | ||
| Parâmetros | divisores do PLC de 2×N Mini Module | ||||
| Comprimento de onda de funcionamento (nanômetro) | 1260~1650 | ||||
| Configuração portuária | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 |
| Max Insertion Loss (DB) | 4,5 | 7,9 | 11,3 | 14,7 | 17,8 |
| Max Loss Uniformity (DB) | 0,9 | 1,0 | 1,2 | 1,5 | 1,8 |
| PDL máximo (DB) | 0,3 | 0,35 | |||
| Min Return Loss (DB) | 55 | ||||
| Min Directivity (DB) | 55 | ||||
| Max Wavelength Dependent Loss (DB) | 0,5 | 0,8 | |||
| Max Temperature Stability (DB) | 0,5 | ||||
| Temperatura de funcionamento (℃) | -5~75 | ||||
| Temperatura de armazenamento (℃) | -40~85 | ||||
| Dimensão L×W×H do dispositivo (milímetros) | 60×7×4 | 60x12x4 | 100x20x6 | ||
Vista geral
Divisor do PLC do módulo da E-relação o mini (circuito planar do Lightwave) é um tipo de dispositivo ótico da gestão do poder com o mini pacote do módulo fabricado usando a tecnologia ótica do medidor de ondas do silicone. É amplamente utilizado em redes de PON/ODN realizar o poder do sinal ótico que racha com relação 1xN ou 2xN de rachadura. a E-relação fornece uma série de mini divisores personalizados do PLC do módulo para cumprir exigências diferentes na configuração do porto, no tipo de cabo, no comprimento da fibra, no conector da entrada, e no conector de saída.
