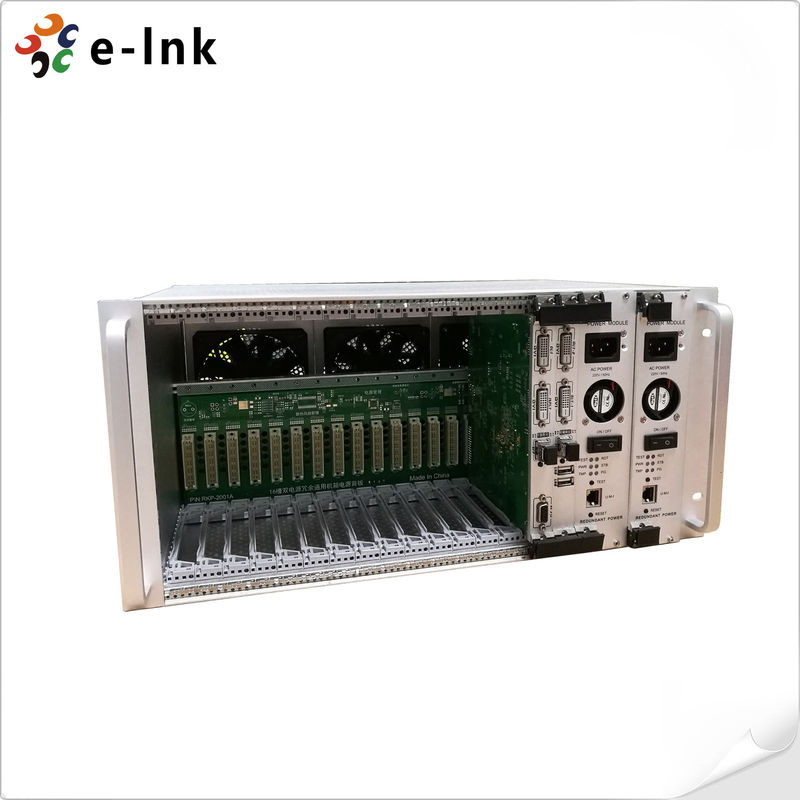

5U transmissão do tempo real do prolongamento da fibra ótica da montagem em rack 4K DVI KVM

5U transmissão do tempo real do prolongamento da fibra ótica da montagem em rack 4K DVI KVM

Prolongamento da fibra ótica da montagem em rack 4K DVI KVM do conversor 5U da fibra de DVI

Vantagens do prolongamento da fibra ótica de DVI

· Cremalheira do apoio 5U

· Transmissão do tempo real

· Apoios DVI 1,0 e HDMI v1.4

· Definições dos apoios até 3840*2160/30p, 4096x2160/30p, 3840*2160/60P (YCbCr 420), 4096*2160/60P (YCbCr 420)

· Apoia a definição 3840*2160/30p com profundidade de cor até 24 bocados/pixel

· Bocado-taxas dos apoios até 3,4 Gbps/cor, 10,2 Gbps totais

· HDCP 1,4 complacente

· Tevê do apoio 3D passagem-através de

· O CEC não é apoiado!

· Apoio EDID passagem-através de

· Teclado de USB do apoio e rato de USB

· LPCM 7,1, Dolby® TrueHD, e mestre Audio™ de DTS-HD

· Plug and play

· EQ incorporado (receptor)

· Distância de até 300m por OM3-300 (disponíveis feitos sob encomenda)

· Baixo perfil do IRF/IEM para aplicações sensíveis

· Superfície-montável

Índices técnicos

Vista geral

DVI (High-Definition Multimedia Interface) tem-se tornado recentemente cada vez mais popular na aplicação do vídeo e do sistema de transmissão audio. Em virtude do extremo de desempenhos elétricos, contudo, o cabo de fio de cobre tradicional impõe limites na qualidade de distância e de sinal de transmissão do sinal. Na realidade, a fibra ótica é da baixa dispersão, que tem por sua vez a força de uma distância de transmissão mais longa do sinal e da melhor qualidade de transmissão do sinal em comparação com o cabo de fio de cobre tradicional. O prolongamento de DVI usa a fibra de 2 núcleos sem nenhum interior do fio de cobre, onde o fenômeno da interferência da radiofrequência é ordenado literalmente para fora, que mostra a vantagem do elevado desempenho e do bom custo de qualidade de sinal assim como baixo.

Elevado desempenho — A série LNK-4KDVI-2240 é um prolongamento da fibra ótica do elevado desempenho 4K DVI KVM que transmita sinais de alta resolução de DVI sobre distâncias extremas usando a fibra de 2 núcleos. Este prolongamento apoia sinais de HDMI v1.4 com definições até 4K (4096x2160/30p) sobre as distâncias até 300m do cabo.

Extensão da fibra ótica — O grupo do prolongamento consiste em um módulo de transmissor ótico que converta os sinais de DVI em pulsações de luz para a transmissão sobre uma fibra de 2 núcleos. Um módulo de receptor ótico converte as pulsações de luz de volta a um sinal de DVI para a exposição em um monitor ou em um projetor.

Sistemas óticos pioneiros — A maioria de prolongamentos óticos da único-fibra transmitem sinais sobre os comprimentos de onda óticos múltiplos, que podem sofrer da dispersão cromática sobre corridas longas do cabo. Para evitar esta edição, este prolongamento emprega um SerDes pioneiro, de alta velocidade que combine os canais de sinal de DVI em um único córrego mordido descompactado de 10,3 Gbps. Isto permite a transmissão ótica do sinal sobre um único comprimento de onda ótico, que forneça a fidelidade aumentada do sinal, a estabilidade e a qualidade sem falhas da imagem, apesar do comprimento do cabo. Estas características fazem à série LNK-4KDVI-2240 a escolha ideal da futuro-prova para os desenhistas e os integradores de sistemas que precisam de transmitir sinais de alta resolução de DVI sobre distâncias extremas.
