Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: ROHS,FCC,CE
Número do modelo: LNK-HD-110
Termos de pagamento e envio
Quantidade de ordem mínima: 1 par
Preço: negotiable
Detalhes da embalagem: Pacote padrão da exportação do conversor da fibra do SDI
Tempo de entrega: 5-12 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte: 1000 pares/mês
MTBF: |
horas ≥100000 |
Opções de montagem: |
Parede-montagem |
Embalagem: |
Caso de alumínio |
Peso: |
0.43KG/pair |
MTBF: |
horas ≥100000 |
Opções de montagem: |
Parede-montagem |
Embalagem: |
Caso de alumínio |
Peso: |
0.43KG/pair |
Conversor da fibra da montagem 270Mbit 1.48Gbit 3Gbit SDI da parede com caso de alumínio
3G/HD-SDI ao conversor da fibra
Vantagens do conversor da fibra ótica do SDI
►Cada canal inclui 8 audio do canal encaixados
►Igualação automática do cabo para assegurar a integridade de sinal
►Re 270Mbit/s de travamento automático - 1.48Gbit/s - 3Gbit/s
►Diretamente compatível com sistemas da câmera de HD-SDI
►Capacidade longa da transmissão pelo menos 10 quilômetros (6.2miles), até 80 quilômetros
►Entrada de poder do bloco de terminais; Troca quente e tomada quente;
►Transmissão nivelada da transmissão digital completa da não-compressão;
►alcance dinâmico ótico e livre super do ajuste;
►técnica da fibra ótica WDM/CWDM/DWDM;
►transmissão de fibra ótica de 1000M, fácil para a atualização;
►variação da temperatura ultra-larga do nível da indústria (- 40℃~+85℃), adaptávela aos vários ambientes;
Índices técnicos
| Relação ótica da fibra | |
| Relação da fibra | FC simples |
| Distância de transmissão | 550m-20Km |
| Comprimento de onda | 1310nm/1550nm |
| Vídeo | |
| Relação video | BNC |
| Impedância video do entrada/saída | 75Ω |
| A entrada-/pôs para fora a tensão | Típico: 1Vpp, 0.5Vpp mínimo, 1.5Vpp máximo |
| Taxa de bocados video | 3.2Gb/s máximo |
| Ganho diferencial (10%~90% APL) | <1> |
| Padrão video do SDI | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Traço de SMPTE425M3Gb/s (3G-SDI) | |
| Relação de série de SMPTE424M 3Gb/s (3G-SDI) | |
| Dados | |
| Relação física | Terminal de parafuso padrão industrial |
| Tipo de dados | Sentido RS422/RS485 reverso |
| Apoio da frequência/taxa |
115200bps máximo para RS422 57600bps máximo para RS485 |
| JUJUBAS | <10>9 |
| Elétrico | |
| Adaptador do poder | C.C. 5~25V |
| Consumo de potência | <5w> |
| Indicador do diodo emissor de luz | |
| P/S | Fonte de alimentação |
| DAT | Dados |
| Mecânico | |

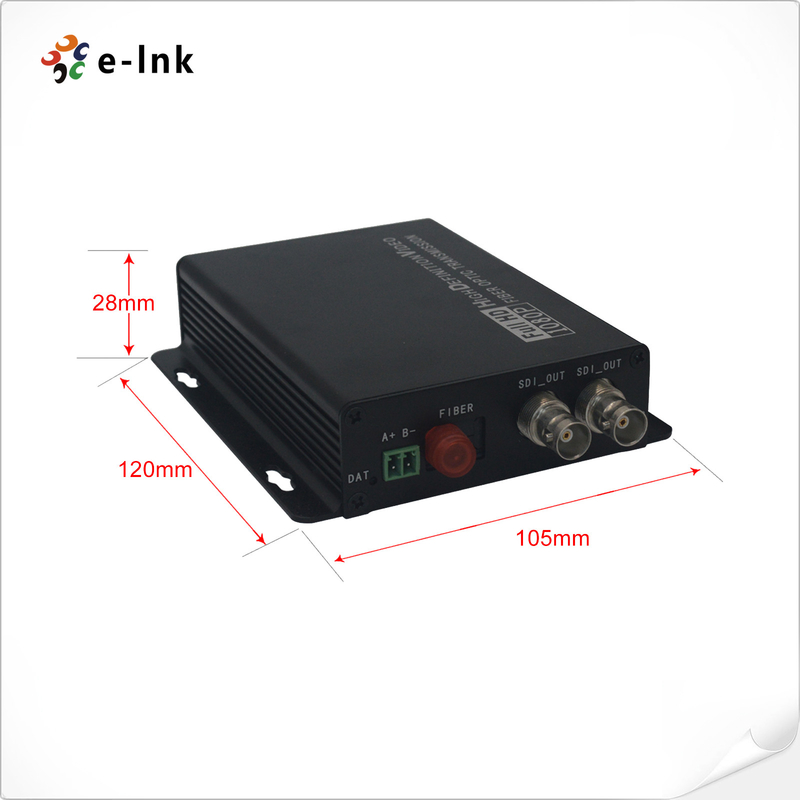

| Dimensões (LxWxH) | 120 x 105 x 28 milímetros |
| Peso | 0.43KG/pair |
| Embalagem | Caso de alumínio |
| Montando opções | Parede-montagem |
| Ambiental | |
| Temperatura de trabalho | -20℃~+70℃ |
| Temperatura de armazenamento | -40℃~+80℃ |
| Umidade de trabalho | 0~95% |
| MTBF | horas ≥100000 |
Vista geral
LNK-HD-110 & LNK-3G-110 o conversor da fibra da série 3G/HD-SDI apoia 1 vídeo do canal 3G/HD-SDI (audio encaixado) & inverteu o sinal de dados RS422/485 transmitido através do cabo ótico da fibra, e monitora o sinal localmente sobre uma saída do laço 3G/HD-SDI. o vídeo da E-relação 3G/HD-SDI sobre conversores da fibra inclui um transmissor e um receptor para o sinal de 1080P 3G/HD-SDI.
Informação pedindo
| Modelo | Descrição |
| LNK-HD-110-20 | HD-SDI ao conversor da fibra com dados e laço do reverso RS422 para fora, SMF, conector 20KM da fibra de FC, incluindo o transmissor e o receptor, usados por pares |
| LNK-3G-110-20 | 3G-SDI ao conversor da fibra com dados e laço do reverso RS422 para fora, SMF, conector 20KM da fibra de FC, incluindo o transmissor e o receptor, usados por pares |
