Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: ROHS,FCC,CE
Número do modelo: Série de LNK-3GSDI-4V1DT
Termos de pagamento e envio
Quantidade de ordem mínima: 1 par
Preço: negotiable
Detalhes da embalagem: Pacote padrão da exportação do conversor da fibra do SDI
Tempo de entrega: 5-12 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte: 1000 pares/mês
Tipo: |
Único-modo |
Perda de reflexão: |
> 15dB |
Hesitar: |
< 0=""> |
Peso: |
3KG/pair |
Tipo: |
Único-modo |
Perda de reflexão: |
> 15dB |
Hesitar: |
< 0=""> |
Peso: |
3KG/pair |
Conversor de canal do único modo 3G SDI 4 sobre a fibra com registro RS485
conversor da fibra de 4-Channel 3G-SDI com RS485 & registro
Vantagens do conversor da fibra ótica do SDI
►4 transmissão video do canal 3G/HD-SDI sobre a fibra ótica
►Igualação automática do cabo para assegurar a integridade de sinal
►270Mbit/s reclocking automático - 1.48Gbit/s-3Gbit/s
►Diretamente compatível com sistemas da câmera 3G/HD-SDI e para apoiar a saída do laço 4Ch
►Transmissão longa até 20 quilômetros (12.5miles) (a outra distância opcional)
►Registro dos apoios 4Ch
►Transmissão nivelada da transmissão digital completa da não-compressão;
►Apoio registro inverso e 4Ch de 1Ch RS485;
►Variação da temperatura de trabalho (- 10℃~+55℃)
Índices técnicos
| O SDI entrou | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI e telecomunicações/Datacom |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s | |
| Número entrado: 4 | |
| Perda de reflexão: >15DB | |
| Equilíbrio: 0-150m @3Gb/s | |
| Conector: BNC | |
| Sistema ótico | Canal: 1 |
| Tipo: único-modo | |
| Distância de transmissão: 20km (a outra distância opcional) | |
| Perda de reflexão: > 15dB | |
| Hesitar: < 0=""> | |
| Conector: FC/UPC (SC, LC, ST opcionais) | |
| Saída do SDI | Número da saída: 4 |
| Nível de sinal: substantivo 800mV | |
| Tempo da elevação/queda: indicação 200ps | |
| Ultrapasse: < 10=""> | |
| Perda de reflexão: >15dB | |
| Hesitar: < 0=""> | |
| Conector: 75Ω BNC | |
| Dados | 1Ch RS-485 (completo/metade - duplex) e apoio NRZ, RZI e Manchester |
| 57600bps máximo para RS485 | |
| Conector: Terminal de parafuso padrão industrial | |
| registro 4Ch: , B, C, D | |
| Poder e indicação ambiental | Temperatura de funcionamento: -10℃~+55℃ |
| Entrada de poder: 1A@12VDC | |
| EMI/RFI: encontre a classe A da parte 15 do FCC, padrão da compatibilidade eletrónica da UE | |
| Tempo médio sem problemas: horas >100000 | |
| O formato video do SDI apoia |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Vista geral

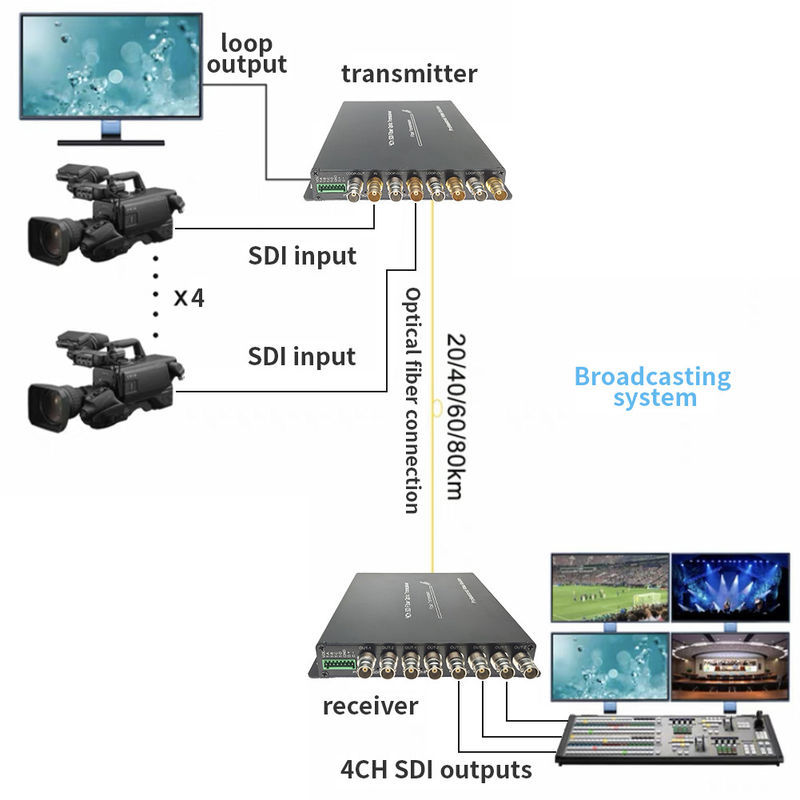

A série de LNK-3GSDI-4V1DT apoia 4 o sinal de vídeo a alta definição padrão do canal HD/3G-SDI e o RS485 e o sinal do registro transmitido através do cabo ótico da única fibra. o vídeo da E-relação 3G-SDI sobre conversores da fibra inclui um transmissor e um receptor para o sinal de 1080P 3G-SDI. os conversores da fibra da E-relação 3G-SDI podem transmitir o sinal de vídeo de 4-Ch 3G-SDI através de uma única fibra ótica, e apoia a saída do laço, o registro 4Ch e para trás o RS485. A qualidade video é nível não-comprimido da transmissão. É amplamente utilizada no campo da transmissão.
Informação pedindo
| LNK-HDSDI-4V1D4T | vídeo de 4-Ch HD-SDI com a saída do laço + o 1Ch inversos RS485 + 4Ch registro, manutenção programada 20km, FC, incluindo 1 transmissor & 1 receptor, usados por pares |
| LNK-3GSDI-4V1D4T | vídeo de 4-Ch 3G-SDI com saída do laço + inverso RS485 + 4Ch registro, manutenção programada 20km, FC, incluindo 1 transmissor & 1 receptor, usados por pares |
