Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: ROHS,FCC,CE
Número do modelo: Série de LNK-M3G-1V
Termos de pagamento e envio
Quantidade de ordem mínima: 1 par
Preço: negotiable
Detalhes da embalagem: Pacote padrão da exportação do conversor da fibra do SDI
Tempo de entrega: 5-12 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte: 1000 pares/mês
P/T: |
Fornecimento de energia |
MTBF: |
horas ≥100000 |
Dimensões: |
80 x 40 x 20 milímetros |
Peso: |
0.8KG/pair |
P/T: |
Fornecimento de energia |
MTBF: |
horas ≥100000 |
Dimensões: |
80 x 40 x 20 milímetros |
Peso: |
0.8KG/pair |

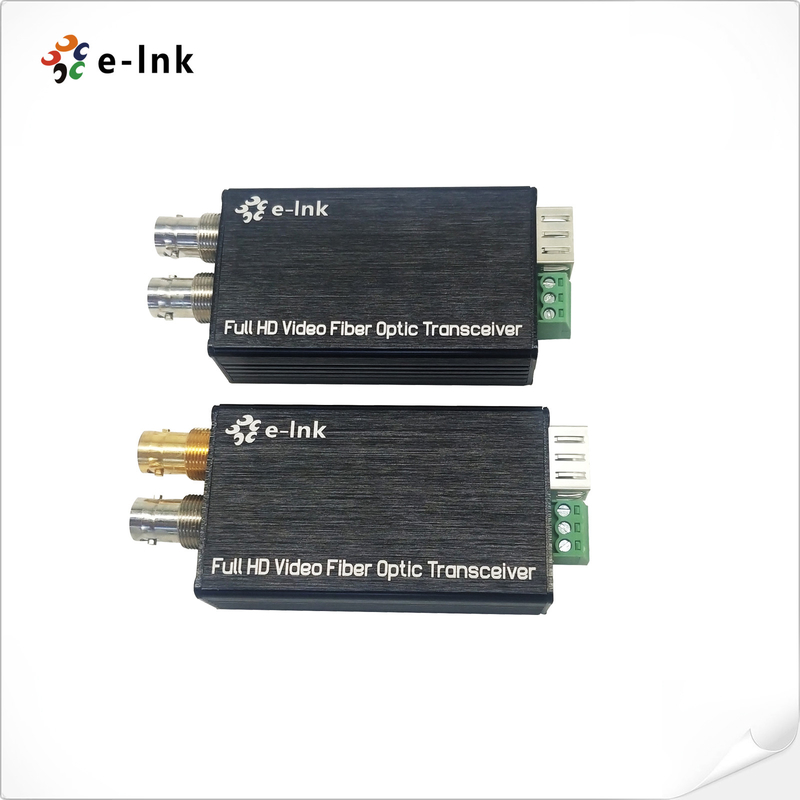

3G SDI Mini Converter Fibra Óptica com Tally ou RS485 Reverso
Mini-conversor 3G-SDI para fibra com Tally ou RS485 reverso
Vantagens do conversor de fibra óptica SDI
Cada canal inclui um áudio integrado de 8 canais;
- Equalização automática de cabos, utilizada para todas as taxas inferiores a 3,2 Gb/s (Belden 1694A);
¢ Recolocação automática 270Mbit/s - 1,48Gbit/s - 3Gbit/s
¢ Directamente compatível com sistemas de câmaras HD-SDI
Capacidade de transmissão de longa distância até 80 km
¢ Troca a quente e enchufe a quente;
- Tratar de todos os padrões patológicos, transmissão de nível de transmissão totalmente digital sem compressão;
Indicação de estado LED para monitorizar as condições de trabalho;
¢ gama dinâmica superóptica e livre de ajustes;
‡ comprimentos de onda CWDM de 1470~1610 nm opcionais;
Uma gama de temperaturas ultra-largas (-20°C a +70°C), adaptável a vários ambientes;
Índices técnicos
| Interface de fibra óptica | |
| Interface de fibra | Simplex LC |
| Distância de transmissão | 550m-20Km |
| Comprimento de onda | 1310nm/1550nm |
| Vídeo | |
| Interface de vídeo | BNC |
| Impedância de entrada/saída de vídeo | 75Ω |
| Voltagem de entrada/saída de vídeo | Tipicamente: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Taxa de bits de vídeo | Máximo 3,2 Gb/s |
| Ganho diferencial (10%~90% APL) | < 1% |
| Suporte ao formato SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Padrão SDI de vídeo | 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| SMPTE424M 3Gb/s interface serial ((3G-SDI) | |
| Dados | |
| Interface física | Terminal de parafuso padrão industrial |
| Tipo de dados | Tally ou Reverse RS485 |
| Auxílios de frequência/taxa |
Max. 115200bps para RS422 |
| BER | < 109 |
| Eletrodomésticos | |
| Adaptador de energia | DC 5 ~ 25V |
| Consumo de energia | < 5W |
| Indicador LED | |
| SDI | Vídeo SDI |
| P/T | Fornecimento de energia |
| Mecânico | |
| Dimensões (LxWxH) | 80 x 40 x 20 mm |
| Peso | 1 kg/par |
| Cássaro | Caixa de alumínio |
| Opções de montagem | Escritório |
| Ambiente | |
| Temperatura de funcionamento | -20°C+70°C |
| Temperatura de armazenamento | -40°C+80°C |
| Umidade de trabalho | 0~95% |
| MTBF | ≥100000 horas |
Resumo
Conversor de fibra 3G/HD-SDI de mini-tipo da série LNK-M3G-1V suporta vídeo 3G/HD-SDI de 1 canal (áudio incorporado) e sinal RS485 Tally ou Reverse transmitido através de cabo de fibra óptica,e monitorizar o sinal localmente através de uma saída de circuito 3G/HD-SDIO E-link 3G/HD-SDI Video over Fiber Converters inclui um transmissor e um receptor para sinal 3G/HD-SDI 1080P.
Informações de encomenda
| Modelo | Descrição |
| LNK-M3G-1V1T-MM | Mini-conversor 3G-SDI para fibracomTally e loop out, MMF, LC Fiber Connector 500 metros, incluindo Transmissor e Receptor, utilizados em pares |
| LNK-M3G-1V1D-MM | Mini-conversor 3G-SDI para fibra com RS485 reverso e loop out, MMF, LC Fiber Connector 500 metros, incluindo Transmissor e Receptor, utilizado em pares |
| LNK-M3G-1V1T-20 | Mini-conversor 3G-SDI para fibra com Tally e loop out, SMF, LC Fiber Connector 20KM, incluindo Transmissor e Receptor, utilizado em pares |
| LNK-M3G-1V1D-20 | Mini-conversor 3G-SDI para fibra com RS485 reverso e loop out, SMF, LC Fiber Connector 20KM, incluindo Transmissor e Receptor, usado em pares |
| LNK-M3G-1V1T-40 | Mini-conversor 3G-SDI para fibra com Tally e loop out, SMF, LC Fiber Connector 40KM, incluindo Transmitter e Receiver, utilizado em pares |
| LNK-M3G-1V1D-40 | Mini-conversor 3G-SDI para fibra com RS485 reverso e loop out, SMF, LC Fiber Connector 40KM, incluindo Transmissor e Receptor, usado em pares |
