Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: CE
Número do modelo: LNK-AA18M2-30
Termos de pagamento e envio
Quantidade de ordem mínima: 1pcs
Preço: USD60/PCS
Detalhes da embalagem: Empacotamento padrão da caixa dos acessórios
Tempo de entrega: 7-10 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte: 1000000pcs/month
cabo 10Gb/s ótico ativo: |
até 100m MMF |
Receptor de VCSEL e de PIN: |
850nm |
Fonte de alimentação: |
Único 3.3V |
Temperatura de funcionamento: |
-5~75℃ |
Padrão: |
SFF-8431 e SFF-8432 |
Aplicação: |
ethernet 10G |
cabo 10Gb/s ótico ativo: |
até 100m MMF |
Receptor de VCSEL e de PIN: |
850nm |
Fonte de alimentação: |
Único 3.3V |
Temperatura de funcionamento: |
-5~75℃ |
Padrão: |
SFF-8431 e SFF-8432 |
Aplicação: |
ethernet 10G |

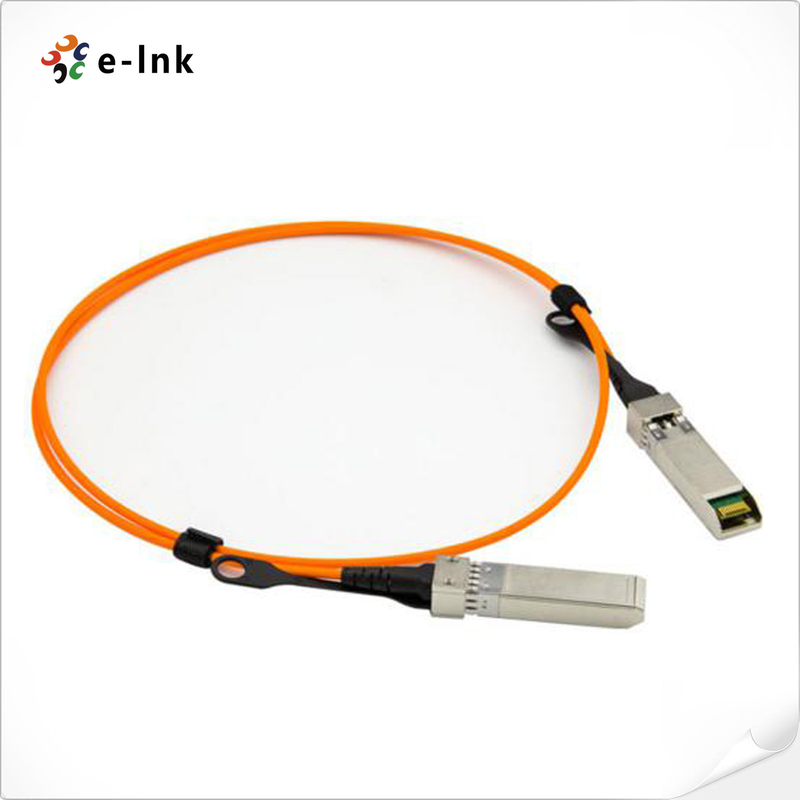

Acessórios 10G SFP+ ao cabo ótico ativo de SFP+, OM2 cabo, comprimento 30m
Vantagens ativas do cabo ótico dos acessórios:
10Gb/s cabo ótico ativo até 100m MMF
850nm VCSEL e receptor do PIN
Única fonte de alimentação 3.3V
Temperatura de caso de funcionamento: -5~75℃
Pluggable quente
Consumo da baixa potência
Peso leve
Raio de curvatura pequeno
Monitor diagnóstico de Digitas (DDM)
Alojamento inteiramente metálico para EMI Performance superior
Índices técnicos
| Parâmetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidade | Nota |
| Potência de saída médio | Po | -5 | -1 | dBm | ||
| Poder da inutilização | Poff | -40 | dBm | |||
| Relação da extinção | ER | 3,5 | DB | |||
| Comprimento de onda do centro da saída | λc | 840 | 860 | nanômetro |
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | |
| Diferencial entrado dados do balanço | VIN | 200 | 700 | milivolt | ||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | |
| Transmita a entrada da inutilização | Alto | VIH | 2,0 | Vcc +0,3 | V | |
| Ponto baixo | VIL | 0 | 0,8 | V | ||
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | nota |
| Comprimento de onda do centro | λc | 840 | 850 | 860 | nanômetro | |
| Sensibilidade do receptor | Senador | -11 | dBm | 1 | ||
| Sobrecarga do receptor | Psat | 0,5 | dBm | 1 | ||
| O LOS De-afirma | LOSD | -15 | dBm | |||
| O LOS afirma | LOSA | -30 | dBm | |||
| Histerese do LOS | 0,5 | 4 | DB | |||
| Reflectância do receptor | Rrx | -12 | DB |
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | nota |
| Diferencial do balanço da saída de dados | Vout | 300 | 800 | milivolt | ||
| Falha Rx-Los | Vlf | 2,0 | VccHOST | V | ||
| Rx-Los normal | Vln | 0 | 0+0.8 | V | ||
| Elevação da saída e tempo de queda | Tr, Tf | 28 | picosegundo |
Vista geral
o cabo ótico ativo do LNK-AA18MX-XXX SFP+ das E-relações (AOC) é uma solução 10Gbps aos ethernet 10G, e ao centro de dados.
O cabo integrado transmite os dados 10Gbps em cada sentido sobre MMF com distância até 100m.
O AOC é conformidade de SFP+ MSA, consumo da baixa potência e peso leve.
