Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: CE
Número do modelo: LNK-3GSDI-4V1D4T
Termos de pagamento e envio
Quantidade de ordem mínima: 1pair
Preço: USD789/pair
Detalhes da embalagem: 3G-SDI ao padrão do conversor da fibra encadernam o empacotamento
Tempo de entrega: 3-5 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte: 10000pair/Month
Entrada: |
4 x SDI |
Conector: |
FC/SC/LC/ST |
Dados: |
57600bps máximo para RS485 |
Temperatura: |
-10℃~+55℃ |
MTTF: |
>100000 horas |
Poder: |
1A@12VDC |
Entrada: |
4 x SDI |
Conector: |
FC/SC/LC/ST |
Dados: |
57600bps máximo para RS485 |
Temperatura: |
-10℃~+55℃ |
MTTF: |
>100000 horas |
Poder: |
1A@12VDC |

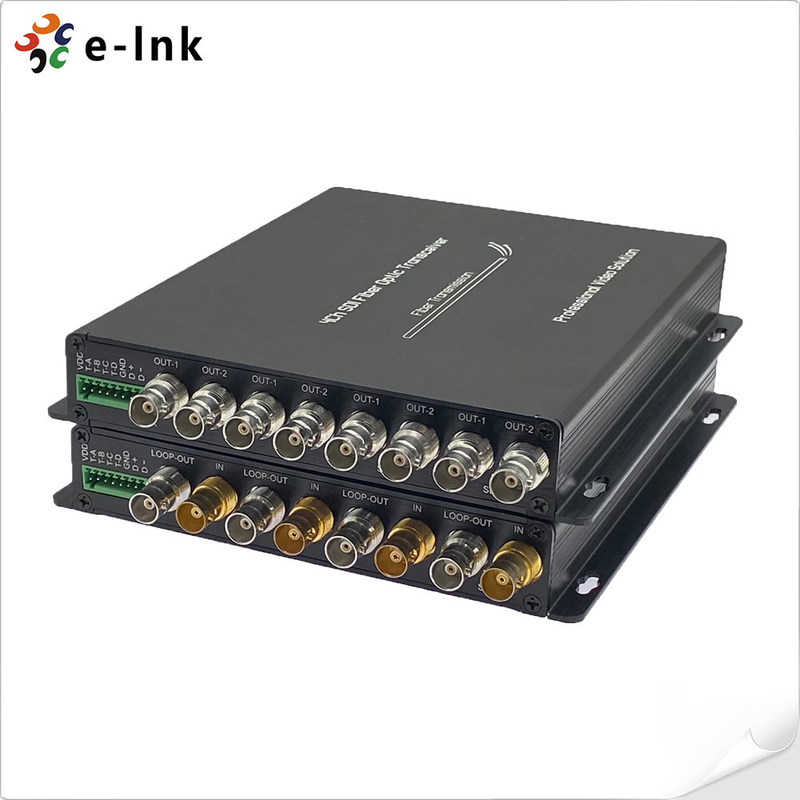

Conversor de Fibra 3G-SDI de 4 Canais com RS485 e Tally
Conversor 3G-SDI para Fibra Vantagens:
Transmissão de vídeo 3G/HD-SDI de 4 canais por fibra óptica
Equalização automática do cabo para garantir a integridade do sinal
Reclocking automático 270Mbit/s - 1,48Gbit/s-3Gbit/s
Compatível diretamente com sistemas de câmera 3G/HD-SDI e suporta saída de loop de 4 canais
Transmissão longa até 20 km (12,5 milhas) (Outra distância opcional)
Suporta contagem de 4 canais
Transmissão de nível de transmissão sem compressão digital total;
Suporta RS485 retroativo de 1 canal e Tally de 4 canais;
Faixa de temperatura de trabalho (-10℃~+55℃)
Conversor 3G-SDI para Fibra Especificações
| Entrada SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI e Telecom/Datacom |
| 270Mbit/s - 1,48Gbit/s - 3Gbit/s | |
| Número de entrada: 4 | |
| Perda de reflexão: >15DB | |
| Equilíbrio: 0-150m @3Gb/s | |
| Conector: BNC | |
| óptica | Canal: 1 |
| Tipo: modo único | |
| Distância de transmissão: 20km (outra distância opcional) | |
| Perda de reflexão: > 15dB | |
| Pontilhamento: < 0,2UI | |
| Conector: FC/UPC (SC, LC, ST opcional) | |
| Saída SDI | Número de saída:4 |
| Nível de sinal: 800mV nominal | |
| Tempo de subida/descida: indicação de 200ps | |
| Ultrapassagem: < 10% de amplitude | |
| Perda de reflexão: >15dB | |
| Pontilhamento: < 0,2UI | |
| Conector: 75Ω BNC | |
| Dados | 1Ch RS-485 (full/half duplex) e suporta NRZ, RZI e Manchester |
| máx.57600bps para RS485 | |
| Conector: terminal de parafuso padrão industrial | |
| Registro de 4 canais: A, B, C, D | |
| Indicação de energia e ambiente | Temperatura de operação: -10℃～＋55℃ |
| Entrada de energia: 1A@12VDC | |
| EMI/RFI: atende à FCC Parte 15 Classe A, padrão EMC da UE | |
| Tempo médio sem problemas: >100000 horas | |
| O formato de vídeo SDI suporta |
625/25PAL;525/29.97NTSC;525/23.98NTSC;720p50;720p59.94; 1080P23,98/24/30/50/60;1080i 23/24/30/50/59,94; |
A série LNK-3GSDI-4V1DT suporta sinal de vídeo de alta definição padrão HD/3G-SDI de 4 canais e sinal RS485 e Tally
transmitida via cabo de fibra óptica simples.
Informações sobre pedidos
| LNK-HDSDI-4V1D4T | Vídeo HD-SDI de 4 canais com saída de loop + RS485 reverso de 1 canal + Tally de 4 canais, SM 20 km, FC, incluindo 1 transmissor e 1 receptor, usados por pares |
| LNK-3GSDI-4V1D4T | Vídeo 3G-SDI de 4 canais com saída de loop + RS485 inverso + Tally de 4 canais, SM 20km, FC, incluindo 1 transmissor e 1 receptor, usados por pares |
