Detalhes do produto
Lugar de origem: CHINA
Marca: E-link
Certificação: CE
Número do modelo: LNK-M12G-1V1T1D-20
Termos de pagamento e envio
Quantidade de ordem mínima: 1pair
Preço: USD399/pair
Detalhes da embalagem: 12G-SDI ao padrão do conversor da fibra encadernam o empacotamento
Tempo de entrega: 3-5 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte: 100000pair/Month
Entrada: |
1 x 12G-SDI em BNC |
Resultado: |
1 laço-para fora em BNC, 1 fibra ótica de x 12G-SDI de x LC |
Escala da definição: |
3840* 2160@60Hz |
Especificação do cabo da saída: |
≤ 70m@12G SDI Belden 1694A |
Largura de banda ótica da transmissão: |
270MHz~12GHz |
Poder: |
5-15 VDC |
Entrada: |
1 x 12G-SDI em BNC |
Resultado: |
1 laço-para fora em BNC, 1 fibra ótica de x 12G-SDI de x LC |
Escala da definição: |
3840* 2160@60Hz |
Especificação do cabo da saída: |
≤ 70m@12G SDI Belden 1694A |
Largura de banda ótica da transmissão: |
270MHz~12GHz |
Poder: |
5-15 VDC |
Conversor Mini 12G-SDI para Fibra com TallyeRS485
Conversor 12G-SDI para Fibra Vantagens:
Cada canal SDI inclui áudio de 8 canais embutido
Equalização automática do cabo para garantir a integridade do sinal
Suporta ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) e ST-259(SD)
Diretamente compatível com sistemas de câmera 12G/6G/3G-SDI
Capacidade de transmissão longa de pelo menos 10 km (6,2 milhas), até 80 km
Suporta Tally e Backward RS485Suporta hot swapping e hot plugging
Conversor 12G-SDI para Fibra Especificações
| Entrada SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI e Telecom/Datacom |
| 270Mbit/s - 1,48Gbit/s - 3Gbit/s | |
| Número de entrada: 4 | |
| Perda de reflexão: >15DB | |
| Equilíbrio: 0-150m @3Gb/s | |
| Conector: BNC | |
| óptica | Canal: 1 |
| Tipo: modo único | |
| Distância de transmissão: 20km (outra distância opcional) | |
| Perda de reflexão: > 15dB | |
| Pontilhamento: < 0,2UI | |
| Conector: FC/UPC (SC, LC, ST opcional) | |
| Saída SDI | Número de saída:4 |
| Nível de sinal: 800mV nominal | |
| Tempo de subida/descida: indicação de 200ps | |
| Ultrapassagem: < 10% de amplitude | |
| Perda de reflexão: >15dB | |
| Pontilhamento: < 0,2UI | |
| Conector: 75Ω BNC | |
| Dados | 1Ch RS-485 (full/half duplex) e suporta NRZ, RZI e Manchester |
| máx.57600bps para RS485 | |
| Conector: terminal de parafuso padrão industrial | |
| Registro de 4 canais: A, B, C, D | |
| O formato de vídeo SDI suporta |
625/25PAL;525/29.97NTSC;525/23.98NTSC;720p50;720p59.94; 1080P23,98/24/30/50/60;1080i 23/24/30/50/59,94; |

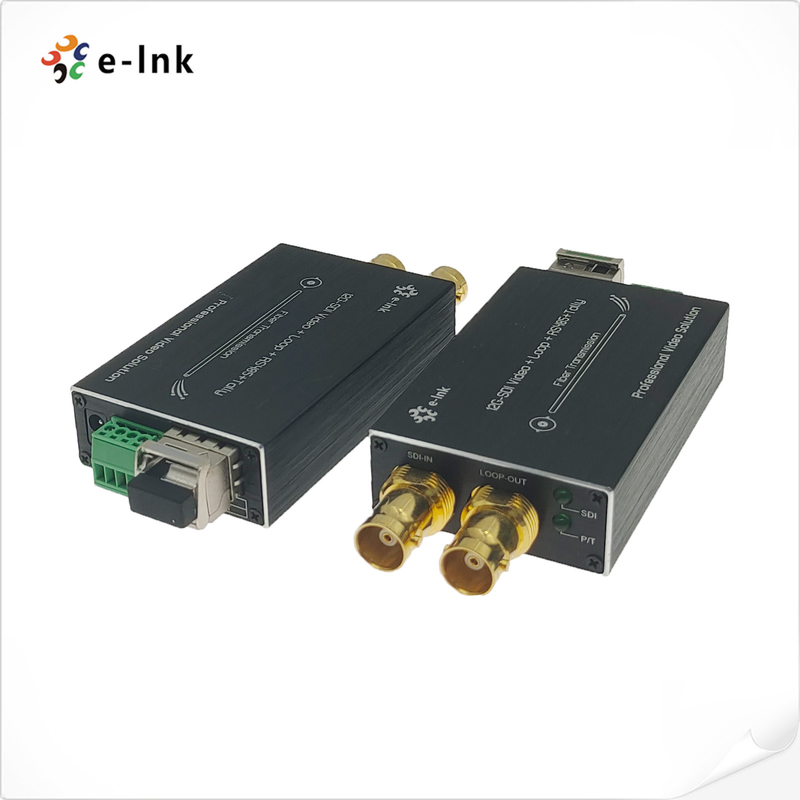

LNK-M12G-1V1T1D Series Mini-type 12G-SDI Fiber Converter suporta 1Ch 12G Video (áudio embutido), sinal de 1Ch Tally
e 1Ch Backward RS485 transmitido via cabo de fibra óptica e monitora o sinal localmente através de uma saída de loop de 12G.
Os conversores de vídeo sobre fibra E-link 12G incluem um transmissor e um receptor para
HDTV 4K*2K(3840*2160@60Hz), 1080P,1080I, 720P.
Informações sobre pedidos
| Modelo | Descrição |
| LNK-M12G-1V1T1D-20 | Conversor 12G-SDI para fibra tipo mini com tally, RS485 reverso e saída de loop, SMF, conector de fibra LC 20KM, incluindo transmissor e receptor, usado por pares |
