Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: ISO9001
Número do modelo: Série de LNK-3GSDI-1V2BD1A
Termos de pagamento e envio
Quantidade de ordem mínima: 1 unidade
Preço: negotiable
Detalhes da embalagem: Pacote padrão do conversor dos meios da fibra
Tempo de entrega: 5-10 dias de trabalho
Termos de pagamento: T/T, Western Union, MoneyGram, paypal
Habilidade da fonte: 10000pcs/month
Porto da fibra: |
LC simples |
Distância: |
20km |
Comprimento de onda da fibra: |
1310nm/1550nm |
Entrada de poder: |
C.C. 5~25V |
Tamanho do produto: |
120 x 105 x 28 milímetros |
Peso: |
1.5KG/pair |
Porto da fibra: |
LC simples |
Distância: |
20km |
Comprimento de onda da fibra: |
1310nm/1550nm |
Entrada de poder: |
C.C. 5~25V |
Tamanho do produto: |
120 x 105 x 28 milímetros |
Peso: |
1.5KG/pair |

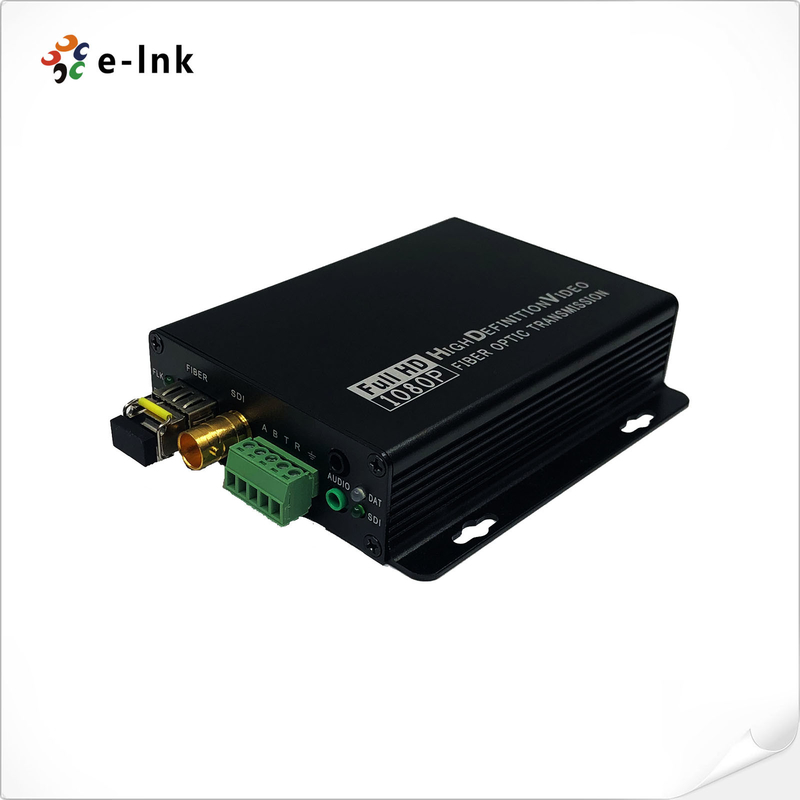

Conversor da fibra 3G-SDI com 1Ch RS485 bidirecional áudio RS232 + 1Ch estereofônico
Vantagens do conversor da fibra do SDI
Vista geral
O conversor da fibra da série 3G/HD-SDI de LNK-3GSDI-1V2BD1A apoia 1 vídeo do canal 3G/HD-SDI (audio encaixado), 1 dados RS485 bidirecional do canal, 1 dados RS232 bidirecional do canal, e 1 sinal audio estereofônico externo do canal transmitido através do cabo ótico da fibra.
Informação da ordem
| Modelo | Descrição |
| LNK-3GSDI-1V2BD1A-MM-0.5 | áudio bidirecional bidirecional do estéreo de 1Ch 3G-SDI+1Ch RS485+1Ch RS232+1Ch sobre o conversor da fibra, multi fibra do modo, LC, 500m, incluindo o transmissor e o receptor, usados por pares |
| LNK-3GSDI-1V2BD1A-SM-20 | áudio bidirecional bidirecional do estéreo de 1Ch 3G-SDI+1Ch RS485+1Ch RS232+1Ch sobre o conversor da fibra, fibra do único modo, LC, 20km, incluindo o transmissor e o receptor, usados por pares |
Especificações
| Relação ótica da fibra | |
| Relação da fibra | LC simples |
| Distância de transmissão | 550m-20Km |
| Comprimento de onda | 1310nm/1550nm |
| Vídeo | |
| Relação video | BNC |
| Impedância video do entrada/saída | 75Ω |
| Tensão video do entrada/saída | Típico: 1Vpp, 0.5Vpp mínimo, 1.5Vpp máximo |
| Taxa de bocados video | 3.2Gb/s máximo |
| Ganho diferencial (10%~90% APL) | <1> |
| Apoio do formato do SDI | 625/25 de AMIGO |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Padrão video do SDI | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Traço de SMPTE425M3Gb/s (3G-SDI) | |
| Relação de série de SMPTE424M 3Gb/s (3G-SDI) | |
| Dados | |
| Relação física | Terminal de parafuso padrão industrial |
| Tipo de dados | Bi-sentido RS422/RS485 |
| Apoio da frequência/taxa |
115200bps máximo para RS422 57600bps máximo para RS485 |
| JUJUBAS | <10>9 |
| Áudio | |
| Entrada e saída audio | 3.5MM audio |
| Formato audio | @48KHz |
| Elétrico | |
| Adaptador do poder | C.C. 5~25V |
| Consumo de potência | <5w> |
| Indicador do diodo emissor de luz | |
| P/S | Fonte de alimentação |
| DAT | Dados |
| Mecânico | |
| Dimensões (LxWxH) | 120 x 105 x 28 milímetros |
| Peso | 1.5KG/pair |
| Embalagem | Caso de alumínio |
| Montando opções | Parede-montagem |
| Ambiental | |
| Temperatura de trabalho | -20℃~+70℃ |
| Temperatura de armazenamento | -40℃~+80℃ |
| Umidade de trabalho | 0~95% |
| MTBF | horas ≥100000 |
