Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: ISO9001
Número do modelo: LNK-3G-2BV1T2BD2A1M Series
Termos de pagamento e envio
Quantidade de ordem mínima: 1 unidade
Preço: negotiable
Detalhes da embalagem: Pacote padrão do conversor dos meios da fibra
Tempo de entrega: 5-10 dias de trabalho
Termos de pagamento: T/T, Western Union, MoneyGram, paypal
Habilidade da fonte: 10000pcs/month
Relação da fibra: |
LC simples |
Distância de transmissão: |
20km |
Comprimento de onda: |
1310nm/1550nm |
Fonte de alimentação: |
C.C. 5~25V |
Tamanho: |
120 x 105 x 28 milímetros |
Peso: |
1.1KG/pair |
Relação da fibra: |
LC simples |
Distância de transmissão: |
20km |
Comprimento de onda: |
1310nm/1550nm |
Fonte de alimentação: |
C.C. 5~25V |
Tamanho: |
120 x 105 x 28 milímetros |
Peso: |
1.1KG/pair |

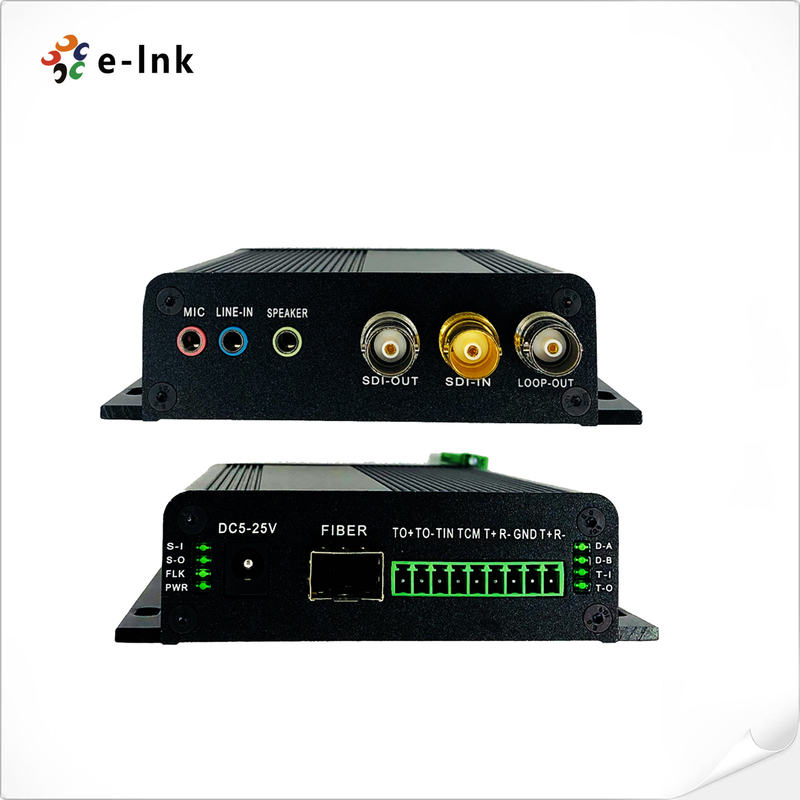

conversor video da fibra de 1Ch Bidi 3G-SDI com registro + RS485 + audio + microfone
Vantagens do conversor da fibra do SDI
Vista geral
O conversor da fibra de LNK-3G-2BV1T2BD2A1M Series 3G/HD-SDI apoia 1 vídeo 3G/HD-SDI bidirecional do canal (audio encaixado), 1 registro do canal, dados bidirecional ou RS422 o canal de 2 RS485, áudio estereofônico externo de 2 canais, e 1 sinal do microfone do canal transmitido através do cabo ótico da fibra. o vídeo da E-relação 3G/HD-SDI sobre conversores da fibra inclui um transmissor e um receptor para o sinal de 1080P 3G/HD-SDI.
Informação da ordem
| Modelo | Descrição |
| LNK-3G-2BV1T2BD2A1M | 1Ch 3G-SDI+1Ch registro bidirecional +2Ch microfone bidirecional do estéreo Audio+1Ch de RS485 ou de RS422+2Ch sobre o conversor da fibra, fibra do único modo, LC, 20km, incluindo o transmissor e o receptor, usados por pares |
Especificação
| Relação ótica da fibra | |
| Relação da fibra | LC simples |
| Distância de transmissão | 0-20Km |
| Comprimento de onda | 1310nm/1550nm |
| Vídeo | |
| Relação video | BNC |
| Impedância video do entrada/saída | 75Ω |
| Tensão video do entrada/saída | Típico: 1Vpp, 0.5Vpp mínimo, 1.5Vpp máximo |
| Taxa de bocados video | 3.2Gb/s máximo |
| Ganho diferencial (10%~90% APL) | <1> |
| Apoio do formato do SDI | 625/25 de AMIGO |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Padrão video do SDI | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Traço de SMPTE425M3Gb/s (3G-SDI) | |
| Relação de série de SMPTE424M 3Gb/s (3G-SDI) | |
| Dados ou registro | |
| Relação física | Terminal de parafuso padrão industrial |
| Tipo de dados | RS485 (defeito) ou RS422 (opcional), sinal do registro |
| Apoio da frequência/taxa |
115200bps máximo para RS422 57600bps máximo para RS485 |
| JUJUBAS | <10>9 |
| Áudio ou microfone estereofônico | |
| Entrada e saída audio | 3.5MM audio |
| Formato audio | @48KHz |
| Elétrico | |
| Adaptador do poder | C.C. 5~25V |
| Consumo de potência | <5w> |
| Indicador do diodo emissor de luz | |
| P/S | Fonte de alimentação |
| DAT | Dados |
| Mecânico | |
| Dimensões (LxWxH) | 120 x 105 x 28 milímetros |
| Peso | 1.5KG/pair |
| Embalagem | Caso de alumínio |
| Montando opções | Parede-montagem |
| Ambiental | |
| Temperatura de trabalho | -20℃~+70℃ |
| Temperatura de armazenamento | -40℃~+80℃ |
| Umidade de trabalho | 0~95% |
| MTBF | horas ≥100000 |
Vídeo
