Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: ISO9001
Número do modelo: Série de LNK-3G2V2BA2D1E1T1S
Termos de pagamento e envio
Quantidade de ordem mínima: 1 unidade
Preço: negotiable
Detalhes da embalagem: Pacote padrão do conversor dos meios da fibra
Tempo de entrega: 5-10 dias de trabalho
Termos de pagamento: T/T, Western Union, MoneyGram, paypal
Habilidade da fonte: 10000pcs/month
Porto da fibra: |
LC simples |
Distância de transmissão: |
20km |
Comprimento de onda: |
1310nm/1490nm//1550nm |
Fonte de alimentação: |
DC12V 1A |
Consumo de potência: |
<6w> |
Peso: |
1.1KG/pair |
Porto da fibra: |
LC simples |
Distância de transmissão: |
20km |
Comprimento de onda: |
1310nm/1490nm//1550nm |
Fonte de alimentação: |
DC12V 1A |
Consumo de potência: |
<6w> |
Peso: |
1.1KG/pair |

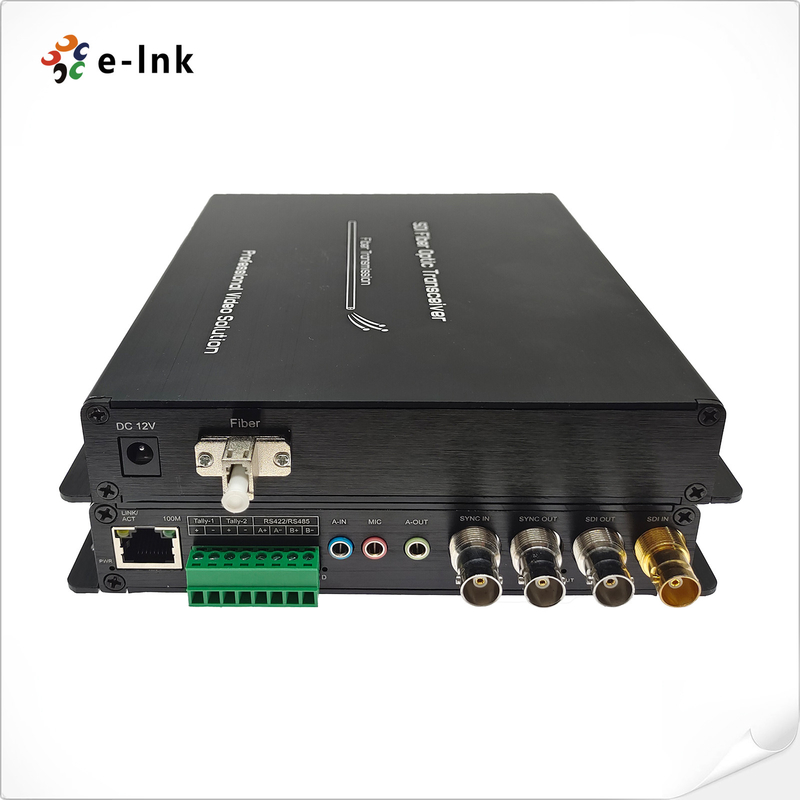

Conversor video da fibra 3G-SDI com áudio + RS422 + sincronização dos ethernet + do registro + do Tri nível
Vantagens do conversor da fibra do SDI
1. vídeo de 1Ch BIDI 3G-SDI + analógico 2Ch inverso audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + Syn análogo inverso inverso do registro 1Ch + do Tri nível 1Ch sobre uma fibra
2. Apoie todos os padrões populares para o transporte video digital tal como SMPTE 424M, SMPTE 292M, e SMPTE 259M, SMPTE 297M que trabalham em 3G-SDI, HD-SDI, SD-SDI, ASI respectivamente
Especificações
| Relação ótica da fibra | |
| Relação da fibra | LC simples |
| Distância de transmissão | 20Km |
| Comprimento de onda | 1310nm/1490nm//1550nm |
| Vídeo 3G-SDI | |
| Relação video | BNC |
| Impedância video do entrada/saída | 75Ω |
| Tensão video do entrada/saída | Típico: 1Vpp, 0.5Vpp mínimo, 1.5Vpp máximo |
| Taxa de bocados video | 3.2Gb/s máximo |
| Ganho diferencial (10%~90% APL) | <1> |
| Padrão video do SDI | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Traço de SMPTE425M3Gb/s (3G-SDI) | |
| Relação de série de SMPTE424M 3Gb/s (3G-SDI) | |
| Entrada- | 1Ch SDI EM + SAÍDA de 1Ch SDI em TX |
| Saídas de vídeo | 1Ch SDI EM + SAÍDA de 1Ch SDI em RX |
| Áudio | |
| Relação audio | 3.5mm Jack |
| Formato audio | @48KHz |
| Entrada audio | 1Ch audio DENTRO ou 1Ch SAÍDA Mic + 1Ch audio em TX |
| Saídas de áudio | 1Ch audio DENTRO ou 1Ch SAÍDA Mic + 1Ch audio em RX |
| Dados RS422/485 de série | |
| Relação física | Terminal de parafuso padrão industrial |
| Tipo de dados | Bi-sentido RS422/RS485 |
| Apoio da frequência/taxa |
115200bps máximo para RS422 |
| JUJUBAS | <10> |
| Registro | |
| Relação do registro | Terminal de parafuso padrão industrial |
| Tipo da carga do diodo emissor de luz | Pode conduzir o indicador do diodo emissor de luz diretamente |
| Entrada do registro | Tally-2+; Tally-2 - |
| Saída do registro | Tally-1+; Tally-1 - |
| Ethernet | |
| Padrões |
10BaseT de IEEE 802,3 |
| Relação | 1 x 10/100BASE-TX RJ45 |
| Modo de trabalho | Auto-negociação à revelia |
| Sincronização análoga do Tri nível | |
| Relação da sincronização | 75Ω BNC |
| Sincronização | Explosão preta análoga/SDTV a dois níveis/nível da HDTV |
| Sinal | ST análogo 274 da sincronização SMPTE do tri nível, ST 276 |
| Perda de retorno | DB 46,5 a 10 megahertz |
| Entrada | sincronização 1Ch EM + SAÍDA da sincronização 1Ch em TX |
| Saída | sincronização 1Ch EM + SAÍDA da sincronização 1Ch em RX |
| Elétrico | |
| Entrada de poder | DC12V 1A |
| Consumo de potência | <6w> |
| Mecânico | |
| Dimensões (LxWxH) | 85 x 70 x 30mm |
| Peso | 1.1KG/pair |
| Embalagem | Caso de alumínio |
| Montando opções | Parede-montagem ou Desktop |
| Ambiental | |
| Temperatura de trabalho | -20℃~+70℃ |
| Temperatura de armazenamento | -40℃~+80℃ |
| Umidade de trabalho | 0~95% |
| MTBF | horas ≥100000 |
Vista geral
o prolongamento da fibra da E-relação LNK-3G2V2BA2D1E1T1S 3G-SDI fornece a transmissão da sincronização análoga inversa inversa análoga inversa do vídeo, do áudio 2Ch, do 1Ch BIDI RS422, do 1Ch 100M Ethernet, do registro 1Ch e do Tri nível 1Ch de 1Ch BIDI 3G-SDI sobre o conversor da fibra, incluindo 1 transmissor & 1 receptor, usados por pares sobre cabos óticos de único modo.
Informação da ordem
| Modelo | Descrição |
| LNK-3G2V2BA2D1E1T1S | vídeo de 1Ch BIDI 3G-SDI + analógico 2Ch inverso audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + sincronização análoga inversa inversa do registro 1Ch + do Tri nível 1Ch sobre o conversor da fibra, SMF, LC, 20KM, incluindo 1 transmissor & 1 receptor, usados por pares |
