Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: ISO9001
Número do modelo: Série de LNK-3GSDI-4BV
Termos de pagamento e envio
Quantidade de ordem mínima: 1 unidade
Preço: negotiable
Detalhes da embalagem: Pacote padrão do conversor dos meios da fibra
Tempo de entrega: 5-10 dias de trabalho
Termos de pagamento: T/T, Western Union, MoneyGram, paypal
Habilidade da fonte: 10000pcs/month
Relação da fibra: |
LC simples |
Distância de transmissão: |
550m-20Km |
Comprimento de onda: |
1310nm/1550nm |
Fonte de alimentação: |
C.A. 110~220V |
Consumo de potência: |
<15w> |
TAMANHO: |
19inch 1U (483 x 220 x 44.45mm) |
Relação da fibra: |
LC simples |
Distância de transmissão: |
550m-20Km |
Comprimento de onda: |
1310nm/1550nm |
Fonte de alimentação: |
C.A. 110~220V |
Consumo de potência: |
<15w> |
TAMANHO: |
19inch 1U (483 x 220 x 44.45mm) |

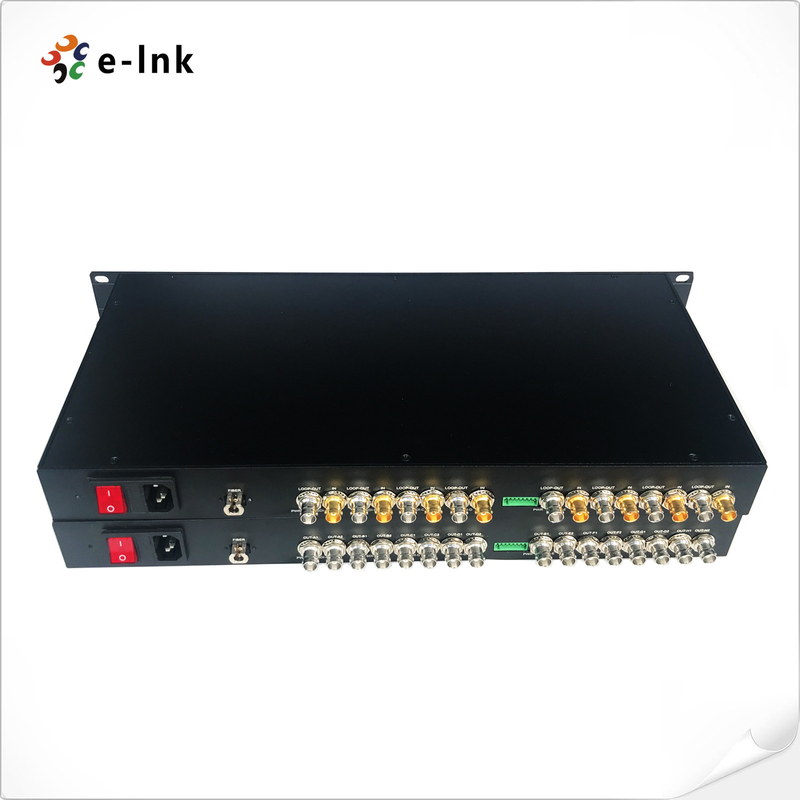

4 vídeo bidirecional do canal 3G-SDI sobre a transmissão video do conversor da fibra
Vantagens do conversor da fibra do SDI
Vista geral
A série de LNK-3GSDI-4BV apoia 4 o sinal de vídeo a alta definição padrão bidirecional do canal 3G-SDI transmitido através do cabo ótico da única fibra, e monitora o sinal localmente sobre uma saída do laço 3G/HD-SDI. o vídeo da E-relação 3G-SDI sobre conversores da fibra inclui um transmissor e um receptor para o sinal de 1080P 3G-SDI. os conversores da fibra da E-relação 3G-SDI podem simultaneamente transmitir 4-Ch 3G-SDI o vídeo bidirecional, 1-Ch dados do reverso RS-485, sinal através de uma única fibra ótica. A qualidade video até o padrão da transmissão, qualidade audio até o nível do CD apoia o formato RS-485 de transmissão de dados reverso.
Informação da ordem
| Modelo | Descrição |
| LNK-3GSDI-4BV | vídeo 4-Ch 3G-SDI bidirecional com laço-para fora, 20km, manutenção programada, FC, incluindo 1 transmissor & 1 receptor, usados por pares |
| LNK-3GSDI-4BV1R | vídeo bidirecional de 4-Ch SDI com laço-para fora + dados do reverso de 1-Ch RS485, 20km, manutenção programada, FC, incluindo 1 transmissor & 1 receptor, usados por pares |
Especificações
| Relação ótica da fibra | |
| Relação da fibra | LC simples |
| Distância de transmissão | 550m-20Km |
| Comprimento de onda | 1310nm/1550nm |
| Vídeo | |
| Relação video | BNC |
| Impedância video do entrada/saída | 75Ω |
| Tensão video do entrada/saída | Típico: 1Vpp, 0.5Vpp mínimo, 1.5Vpp máximo |
| Taxa de bocados video | 3.2Gb/s máximo |
| Ganho diferencial (10%~90% APL) | <1> |
| Apoio do formato do SDI | 625/25 de AMIGO |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Padrão video do SDI | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Traço de SMPTE425M3Gb/s (3G-SDI) | |
| Relação de série de SMPTE424M 3Gb/s (3G-SDI) | |
| Dados | |
| Relação física | Terminal de parafuso padrão industrial |
| Tipo de dados | RS485 reverso |
| Apoio da frequência/taxa | 57600bps máximo para RS485 |
| JUJUBAS | <10>9 |
| Elétrico | |
| Adaptador do poder | C.A. 110~220V |
| Consumo de potência | <15w> |
| Indicador do diodo emissor de luz | |
| SDI A/B/C/D/E/F/G/H | Vídeo do SDI |
| PWR | Fonte de alimentação |
| Mecânico | |
| Dimensões (LxWxH) | 19inch 1U (483 x 220 x 44.45mm) |
| Peso | 7KG/pair |
| Embalagem | Caso de alumínio |
| Montando opções | Montagem em rack |
| Ambiental | |
| Temperatura de trabalho | -20℃~+70℃ |
| Temperatura de armazenamento | -40℃~+80℃ |
| Umidade de trabalho | 0~95% |
| MTBF | horas ≥100000 |
