Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: CE,FCC,RoHs
Número do modelo: LNK-M3G-1V1D-20
Termos de pagamento e envio
Quantidade de ordem mínima: 1Pairs
Preço: negotiate
Detalhes da embalagem: Pacote padrão da exportação do conversor da fibra do SDI
Tempo de entrega: 3-6 dias úteis
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 10000pairs/day
Tipo de dados: |
RS485 para trás (opcional) |
Temperatura de funcionamento: |
-40℃~85℃ |
Temperatura de armazenamento: |
-40°C ∼80°C |
Consumo de energia: |
2 W (máximo) |
Potência: |
5-15 VDC |
Largura de banda de transmissão óptica: |
270MHz12GHz |
Dimensões (LxWxH): |
80 x 40 x 20 (milímetros) |
Tipo de dados: |
RS485 para trás (opcional) |
Temperatura de funcionamento: |
-40℃~85℃ |
Temperatura de armazenamento: |
-40°C ∼80°C |
Consumo de energia: |
2 W (máximo) |
Potência: |
5-15 VDC |
Largura de banda de transmissão óptica: |
270MHz12GHz |
Dimensões (LxWxH): |
80 x 40 x 20 (milímetros) |
Uma gama de temperaturas ultra-largas (-20°C a +70°C), adaptável a vários ambientes;
Resumo

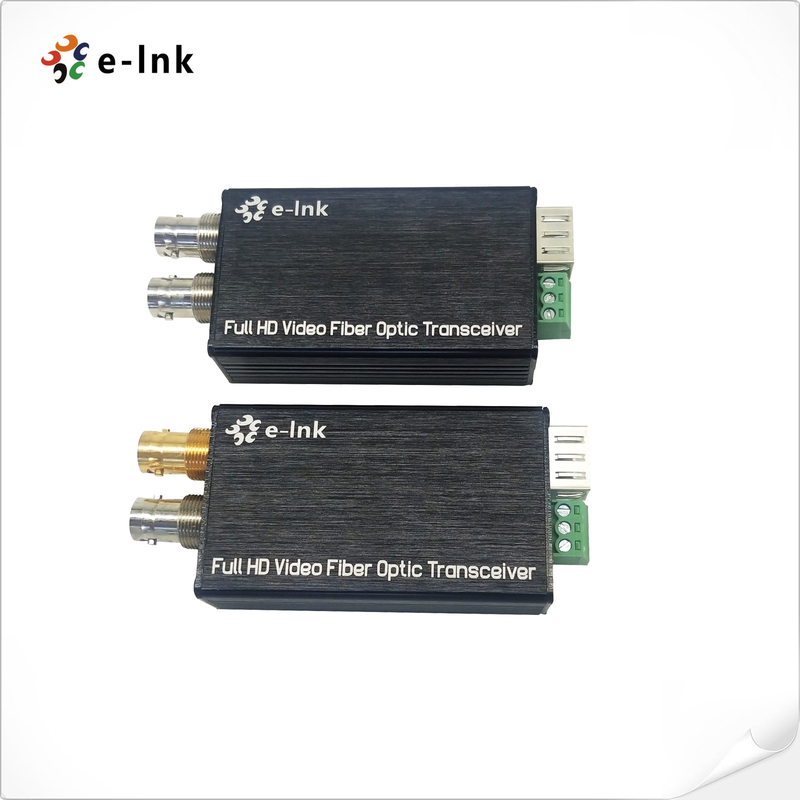

LNK-M3G-1V Series Mini-type 3G/HD-SDI Fiber Converter suporta vídeo 3G/HD-SDI de 1 canal
(audio incorporado) & Tally ou sinal RS485 inverso transmitido através de cabo de fibra óptica, e monitorar o
sinal localmente através de uma saída de loop 3G/HD-SDI.
um transmissor e um receptor para sinal 3G/HD-SDI 1080P.
Índices técnicos
| Interface de fibra óptica | |
| Interface de fibra | Simplex LC |
| Distância de transmissão | 550m-20Km |
| Comprimento de onda | 1310nm/1550nm |
| Vídeo | |
| Interface de vídeo | BNC |
| Impedância de entrada/saída de vídeo | 75Ω |
| Voltagem de entrada/saída de vídeo | Tipicamente: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Taxa de bits de vídeo | Máximo 3,2 Gb/s |
| Ganho diferencial (10%~90% APL) | < 1% |
| Suporte ao formato SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Padrão SDI de vídeo | 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| SMPTE424M 3Gb/s interface serial ((3G-SDI) | |
| Dados | |
| Interface física | Terminal de parafuso padrão industrial |
| Tipo de dados | Tally ou Reverse RS485 |
| Auxílios de frequência/taxa |
Max. 115200bps para RS422 Max. 57600bps para RS485 |
| BER | < 109 |
| Eletrodomésticos | |
| Adaptador de energia | DC 5 ~ 25V |
| Consumo de energia | < 5W |
| Indicador LED | |
| SDI | Vídeo SDI |
| P/T | Fornecimento de energia |
| Mecânico | |
| Dimensões (LxWxH) | 80 x 40 x 20 mm |
| Peso | 1 kg/par |
| Cássaro | Caixa de alumínio |
| Opções de montagem | Escritório |
| Ambiente | |
| Temperatura de funcionamento | -20°C+70°C |
| Temperatura de armazenamento | -40°C+80°C |
| Umidade de trabalho | 0~95% |
| MTBF | ≥100000 horas |
Aplicação
Informações de encomenda
| Modelo | Descrição |
| LNK-M3G-1V1T-MM | Mini-conversor 3G-SDI para fibra com Tally e loop out, MMF, LC Fiber Connector 500 metros, incluindo Transmissor e Receptor, utilizado em pares |
| LNK-M3G-1V1D-MM | Mini-conversor 3G-SDI para fibra com RS485 reverso e loop out, MMF, LC Fiber Connector 500 metros, incluindo Transmissor e Receptor, utilizado em pares |
| LNK-M3G-1V1T-20 | Mini-conversor 3G-SDI para fibra com Tally e loop out, SMF, LC Fiber Connector 20KM, incluindo Transmissor e Receptor, utilizado em pares |
| LNK-M3G-1V1D-20 | Mini-conversor 3G-SDI para fibra com RS485 reverso e loop out, SMF, LC Fiber Connector 20KM, incluindo transmissor e receptor, usado em pares |
| LNK-M3G-1V1T-40 | Mini-conversor 3G-SDI para fibra com Tally e loop out, SMF, LC Fiber Connector 40KM, incluindo Transmitter e Receiver, utilizado em pares |
| LNK-M3G-1V1D-40 | Mini-tipo 3G-SDI para conversor de fibra com RS485 reverso e loop out, SMF, LC Fiber Connector 40KM, incluindo Transmissor e Receptor, usado em pares |
