Plataforma de Acesso Multiserviços SDH 24E1
Plataforma de Acesso Multiserviços SDH 24E1
Plataforma de Acesso Multiserviços SDH 24E1Vantagem
· Duas interfaces ópticas STM-1 com redundância 1+1. (Se uma falhar, a outra fará o backup).
· Dois canais V.35/V.11 [N × 64K (N = 0 ~ 31)].
· Integração de SDH, PCM, PDH e Ethernet.
· Fornece até 4 redes Ethernet com isolamento físico, para atingir uma largura de banda de N × 2.048Mbps.
· Fornece 6 slots, pode inserir cartão 8E1, cartão 8 FXO/FXS, cartão 8 RS232/RS485/RS422, cartão Ethernet, E&M, Magnet, Hotline, etc.
· Configuração modular e atualizável.
· Suporta rede ponto a ponto, em cadeia e em anel.
· Conformidade com os padrões ITU-T G.813 e atende totalmente à precisão de temporização.
· Recurso sem falhas, monitoramento em tempo real online.
· Estrutura de chassi padrão de 19 polegadas 1U, fácil de instalar.
Visão geral da Plataforma de Acesso Multiserviços SDH 24E1

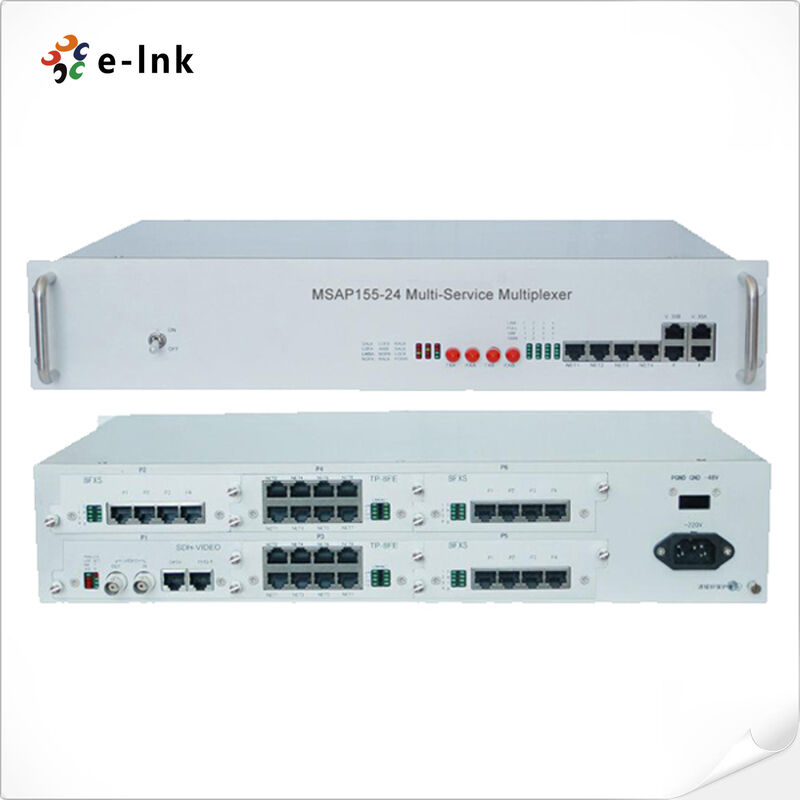

O Multiplexador LNK-MSAP155-24 SDH/MSAP é um equipamento de transmissão de fibra óptica recém-desenvolvido pela E-link com base na tecnologia SDH.LNK-MSAP155-24 O SDH MUX consegue satisfazer não apenas as necessidades dos usuários e outros serviços de transmissão/acesso de fibra óptica, mas também as necessidades dos usuários por mais confiabilidade.LNK-MSAP155-24 O multiplexador óptico SDH pode ser conectado diretamente ao multiplexador PDH remoto, modem óptico e multiplexador multi-serviços e assim por diante,LNK-MSAP155-24se adapta a uma variedade de ambientes.LNK-MSAP155-24O multiplexador SDH de nível STM-1 pode ser usado como um pequeno equipamento MSAP que integra acesso multiserviços, transmissão SDH e funções de acesso óptico PDH. Ele também fornece concisão e sem falhas, o que realizaria a configuração do equipamento, coleta de dados e monitoramento em tempo real do desempenho da rede.
Plataforma de Acesso Multiserviços SDH 24E1Índices Técnicos
|
Parâmetro
|
Especificação
|
|
Interface óptica
|
|
Taxa
|
155Mbps±4.6ppm
|
|
Fibra adaptável
|
Monofibras/Multifibras
|
|
Consumo
|
-15 ~ -8dBm
|
|
Comprimento de onda
|
1310nm/1550nm
|
|
Conector físico
|
FC/SC
|
|
Sensibilidade
|
Melhor que -32dBm
|
|
Interface E1
|
|
Taxa
|
2048Kbps
|
|
Código
|
HDB3
|
|
Conformidade com
|
Padrão ITU-T G.703
|
|
Impedância
|
75Ω/120Ω
|
|
Estrutura da trama
|
PCM30/31
|
|
Sinalização
|
Sinalização de entrada
|
|
Canais
|
Até 24
|
|
Interface Ethernet
|
|
Taxa
|
N × 2.048MbpsN≤50
|
|
Duplex
|
Negociação automática total/meia
|
|
Conector físico
|
RJ-45
|
|
Conformidade com
|
IEEE802.3
|
|
Interface FXO/FXS
|
|
Impedância
|
200Ω + 560Ω//0.1μF
|
|
Faixa de frequência de áudio
|
300Hz ~ 3400Hz
|
|
Taxa de compressão
|
Classe A em ITU G.711
|
|
Corrente de loop
|
25mA
|
|
Interface EM2/4
|
|
Faixa de frequência de áudio
|
300Hz ~ 3400Hz
|
|
Taxa de compressão
|
Classe A em ITU G.711
|
|
Perda de eco
|
>18dB
|
|
Impedância
|
600Ω balanceado
|
|
Interface V.24
|
|
Taxa
|
assíncrona<=9600bps
e assíncrona 64kbps
|
|
Conformidade com
|
CCITT V.28
|
|
Interface V.35
|
|
Taxa
|
N × 64KbpsN=0 ~ 31
|
|
Conformidade com
|
ISO2593
|
|
Conector físico
|
RJ-45
|
|
Conformidade com
|
ITU-T V.35
|
|
Energia
|
|
Fonte de alimentação
|
220VAC/- 48VDC
|
|
Consumo de energia
|
≤50W
|
|
Ambiente de trabalho
|
|
Temperatura de trabalho
|
-30°C ~ 50°C
|
|
Umidade de trabalho
|
5%~95 % (sem condensação)
|
|
Temperatura de armazenamento
|
-40°C ~ 80°C
|
|
Umidade de armazenamento
|
5%~95 % (sem condensação)
|
