Detalhes do produto
Lugar de origem: China
Marca: E-link
Certificação: ISO9001 / CE / RoHS / FCC
Número do modelo: Série LNK-MHD
Termos de pagamento e envio
Quantidade de ordem mínima: 1Pair
Preço: Negotiate
Detalhes da embalagem: Embalagem de cartão padrão de extensão de fibra SDI
Tempo de entrega: 1-3 dias úteis
Termos de pagamento: L/C, T/T, Western Union, MoneyGram, PayPal
Habilidade da fonte: 1000000pcs/mês
Relação da fibra: |
LC simples |
Relação video: |
BNC |
Potência: |
5V DC, Interface tipo-C |
Cássaro: |
Caixa de alumínio |
Temperatura de funcionamento: |
-20℃~+70℃ |
Dimensões (Wxdxh): |
79 x 27 x 18 mm |
Relação da fibra: |
LC simples |
Relação video: |
BNC |
Potência: |
5V DC, Interface tipo-C |
Cássaro: |
Caixa de alumínio |
Temperatura de funcionamento: |
-20℃~+70℃ |
Dimensões (Wxdxh): |
79 x 27 x 18 mm |

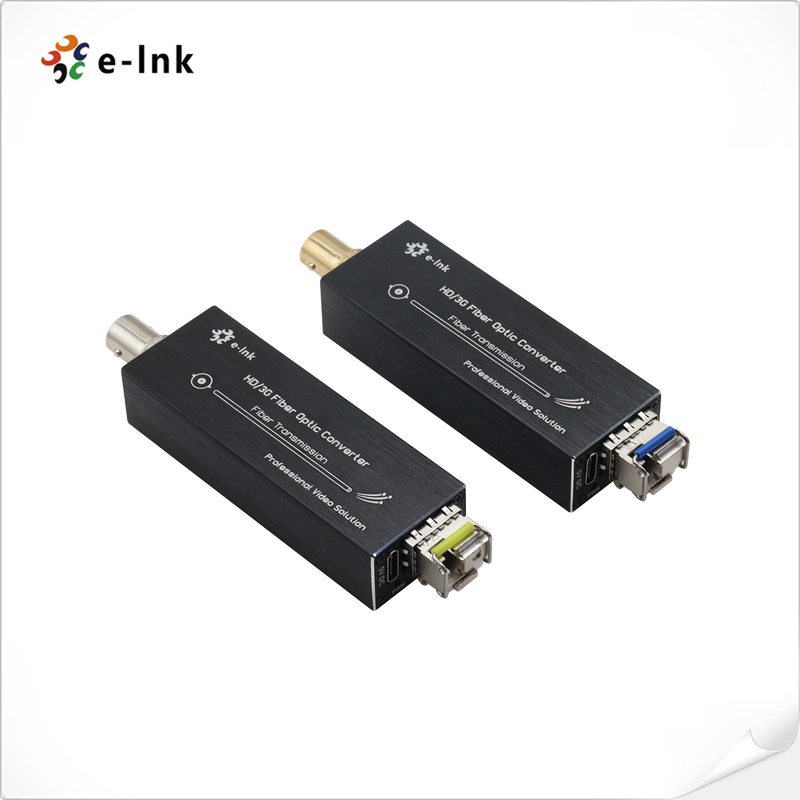

Mini HD-SDI através de Fibra Extender Capacidade de transmissão longa até 80 km
Extensor de fibra SDIVantagens:
Cada canal inclui um áudio integrado de 8 canais;
- Equalização automática de cabos, utilizada para todas as taxas inferiores a 3,2 Gb/s (Belden 1694A);
¢ Recolocação automática 270Mbit/s - 1,48Gbit/s - 3Gbit/s
¢ Directamente compatível com sistemas de câmaras HD-SDI
Capacidade de transmissão de longa distância até 80 km
¢ Troca a quente e enchufe a quente;
- Tratar de todos os padrões patológicos, transmissão de nível de transmissão totalmente digital sem compressão;
Indicação de estado LED para monitorizar as condições de trabalho;
¢ gama dinâmica superóptica e livre de ajustes;
‡ comprimentos de onda CWDM de 1470~1610 nm opcionais;
¥Range de temperatura ultra-amplo a nível industrial (-20°C~+70°C), adaptável a vários ambientes
Resumo
Extensor de Fibra Mini HD-SDI da série LNK-MHD suporta vídeo HD-SDI de 1 canal (áudio incorporado)
O sinal é transmitido através de cabo de fibra óptica.
Com um transmissor e um receptor para o sinal HD-SDI, com o seu tamanho compacto, pode integrar-se facilmente em outros sistemas de transmissão HD-SDI.
É amplamente utilizado na área de vigilância e radiodifusão.
Índices técnicos
| Interface de fibra óptica | |
| Interface de fibra | Simplex LC |
| Distância de transmissão | 550m-20Km |
| Comprimento de onda | 1310nm/1550nm |
| Vídeo | |
| Interface de vídeo | BNC |
| Impedância de entrada/saída de vídeo | 75Ω |
| Voltagem de entrada/saída de vídeo | Tipicamente: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Taxa de bits de vídeo | Max 1,48 Gb/s |
| Ganho diferencial (10%~90% APL) | < 1% |
| Suporte ao formato SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| Padrão SDI de vídeo | 270 Mbps (SD-SDI) |
| 1.485 Gbps (HD-SDI) | |
| Eletrodomésticos | |
| Adaptador de energia | 5V DC, Interface tipo-C |
| Consumo de energia | 3W |
| Indicador LED | |
| SDI | Vídeo SDI |
| P/T | Fornecimento de energia |
| Mecânico | |
| Dimensões (LxWxH) | 79 x 27 x 18 mm |
| Peso | 0.5 kg/par |
| Cássaro | Caixa de alumínio |
| Opções de montagem | Escritório |
| Ambiente | |
| Temperatura de funcionamento | -20°C+70°C |
| Temperatura de armazenamento | -40°C+80°C |
| Umidade de funcionamento | 5% a 90% não condensante |
| Umidade de armazenamento | 5% ~ 90% não condensante |
| MTBF | ≥100000 horas |
.Informações de encomenda
| Modelo | Descrição |
| LNK-MHD-MM | Mini HD-SDI para conversor de fibras, MMF, LC Fiber Connector 500 metros, incluindo transmissor e receptor, utilizados em pares |
| LNK-MHD-20 | Mini HD-SDI para conversor de fibra, SMF, LC Fiber Connector 20KM, incluindo transmissor e receptor, utilizado em pares |
